當今電子產品的主要趨勢是更小,更輕,更輕的產品,主要用于智能手機等移動設備。其他主要趨勢包括擴展功能和更高性能,因為技術交叉授粉,并在各種設備中找到涉及各種媒體的創新應用。在用于構建這些器件的電子元件中,石英晶振單元在調節器件頻率和提供時鐘信號方面起著關鍵作用。
因為這些單元依賴于石英晶片或坯料的機械振蕩,所以它們必須以空心密封包裝生產。與諸如電容器或電阻器的其RE他部件相比,這些要求延遲了小型化。為了應對電子產品的發展趨勢,制造商積極尋求識別或制造更小,更薄的元件,推動小型石英晶體單元的發展。
反過來,大河晶振集團開發了超緊湊型FCX-07,我們在這里介紹。這款AT切割,MHz范圍表面貼片晶振單元是世界上最小的晶體單元之一。
產品概述

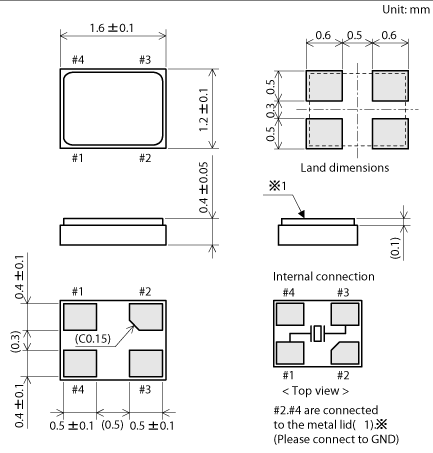

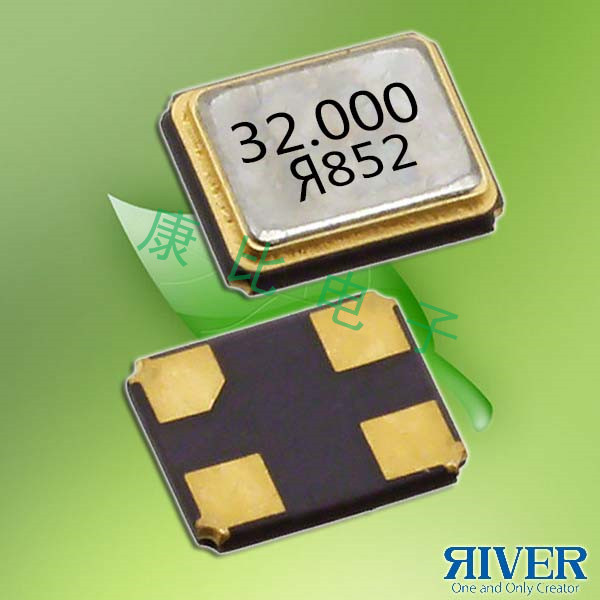

照片1說明了FCX-07。圖1提供了它的尺寸。
該表面安裝方便,表面安裝方便,尺寸為1.6×1.2×0.4 mm。與2.0×1.6×0.5 mm的傳統AT切割MHz系列石英晶體單元相比,該產品占據了預計面積的60%,占典型單元體積的48%。
FCX-07外形
頻率范圍為24-80 MHz,單位的頻率偏差(Δf/ F)為±10 ppm,是頻率精度的指標。在未來,我們希望實現更高的精度(例如,在±5 ppm的水平上),更低的ESR值和更寬的支持頻率范圍。
產品亮點
在結構上,FCX-07由一個帶有表面安裝驅動電極的矩形坯料組成,連接到陶瓷封裝,該陶瓷封裝包含互連和安裝端子。通過將金屬蓋焊接到金屬化層上,將坯料密封在陶瓷封裝內。

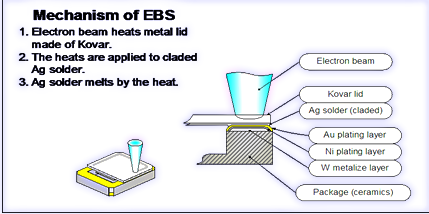

電子束用于密封封裝(見圖2)。通過由磁偏轉控制的電子束在真空中快速掃描工件,以焊接金屬部分并密封蓋子。
圖2:用于密封封裝的電子束焊接
FCX-07晶振應用程序的示例包括許多小型組件至關重要的移動設備。FCX-07應用包括數字調諧器和WLAN模塊等無線模塊。在移動電話的電路中,這些無線功能通常通過在主板上安裝模塊化部件來實現,從而使更小,更薄的模塊成為必需。最近,已經使用了一些尺寸小于10×10mm的微小模塊。在這些模塊中對更小的石英晶體單元的需求比其他應用更迫切,使得FCX-07成為備受追捧的組件。展望未來,我們預計將用于需要更小,更先進的電子設備,包括緊湊型醫療設備。作為滿足廣泛市場需求的努力的一部分,我們的目標包括更廣泛的支持頻率范圍
