Bliley尋找BOCT4-33.3333MHzET-ADCB晶體振蕩器的4個關鍵問題
殘酷的事實是，選擇錯誤的石英晶體振蕩器會迅速扼殺任何設計。如今市場上有各種各樣的選擇和規格，為您的設計選擇完美的晶體振蕩器可能是一項困難且耗時的任務。
這就是為什么我們要給你四個簡單的問題，你可以問自己，這將使你快速輕松地找到適合你設計的完美晶體振蕩器。
4個關鍵問題將幫助您找到適合您設計的完美晶體振蕩器
1.你需要晶體還是振蕩器？

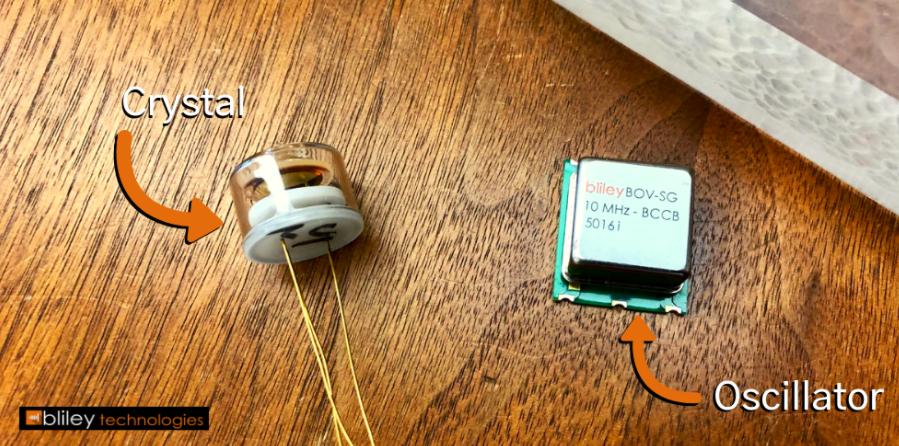

這是許多工程師都會犯的簡單錯誤。石英晶體和石英晶體振蕩器之間實際上有很大的區別。
包裝好的石英晶振晶體是一個經過精細切割和拋光的石英晶體，當施加電輸入時，它會以非常特定的頻率共振。當連接到集成振蕩器電路的設計時，石英晶體提供時鐘合成和精確定時。石英晶體本身不提供時鐘輸出。
由于成本、尺寸和功耗限制，大多數消費電子和電池供電應用都使用標準石英晶體（以及片上系統（SoC）器件）。
Bliley尋找BOCT4-33.3333MHzET-ADCB晶體振蕩器的4個關鍵問題
A 石英晶體振蕩器（XO）是一個完整的器件，包含石英晶體、振蕩器電路、輸出驅動器和潛在的鎖相環（PLL）。與單獨的石英晶體不同，振蕩器做提供時鐘輸出。
晶體振蕩器更常用于高端應用，如數據中心、電信、衛星通信，國防作戰和PNT，等等。這是因為即使在極端溫度、振動和g敏感的環境中，石英晶體振蕩器也能更好地保持其頻率和低相位噪聲。另一個好處是振蕩器集成了電源噪聲抑制將電路板級相位噪聲的影響降至最低。
2.您需要什么樣的相位噪聲性能？
說到相位噪聲，必須知道保持低相位噪聲對您的應用有多重要。
從最基本的角度來看，相位噪聲是指時鐘頻率信號中的失真量或額外噪聲。由于振蕩器通常是計時系統的主要心跳，因此通常需要保持低相位噪聲。

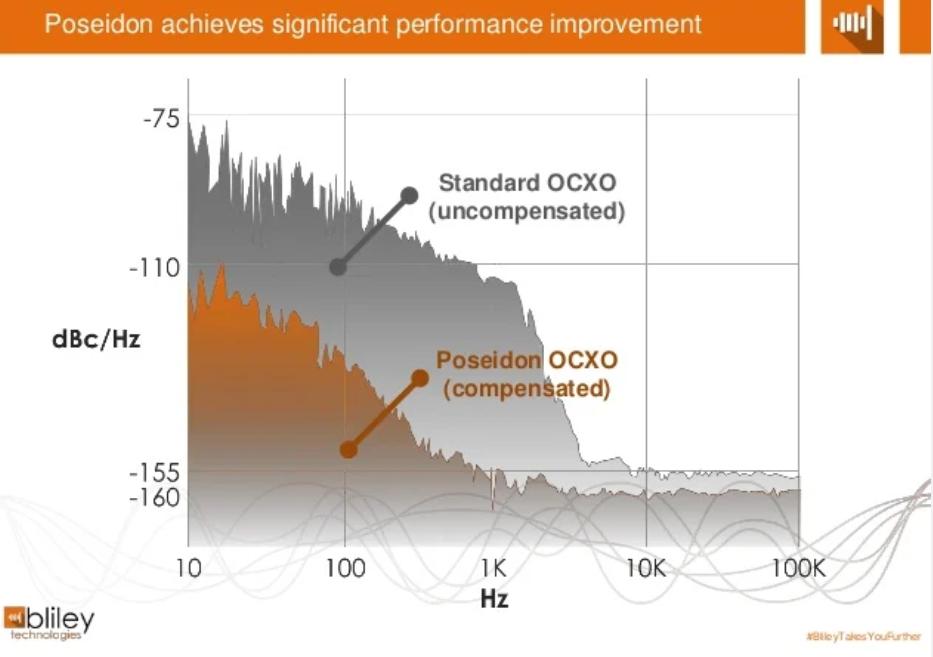

低相位噪聲振蕩器小于250 fs-RMS在高性能應用中至關重要。這是因為高相位噪聲水平可能導致高誤碼率（BER）甚至系統通信完全丟失。因此，從低相位噪聲時鐘源開始總是更安全，尤其是在高端應用中。如下圖所示，補償振蕩器可以顯著降低高振動環境中的相位噪聲。
Bliley尋找BOCT4-33.3333MHzET-ADCB晶體振蕩器的4個關鍵問題
硬件設計人員通常不會對系統的所有關鍵元件都有一套全面的相位噪聲要求。在這種情況下，參考設計很有幫助，因為設計的振蕩器已經過審查。
選擇值得信賴和久經考驗的石英晶體振蕩器供應商有許多低噪音選項，也是幫助您找到最佳選擇的好方法。一開始為了更好的相位噪聲要求而付出稍高的成本可能是值得的，然后在需要時放松這些要求。
相關:理解相位噪聲的終極指南
3.你的頻率需要改變嗎？
在決定應用所需的頻率時，您可能會遇到以下幾種情況:
1，您需要一個保持單一特定頻率的振蕩器（例如10MHz振蕩器）。
2，您可能需要更改晶體振蕩器提供的頻率（例如，需要在297MHz和297/1.001MHz貼片晶振兩種不同視頻幀速率之間切換的視頻成幀器）。
3，作為裕量測試的一部分，您需要故意向振蕩器添加一個小的頻率偏差，以對系統級設置和保持時間進行壓力測試。
很多時候，設計工程師可能不知道最終設計需要的確切頻率，但他們知道需要一個振蕩器來提供參考。在這種情況下，有兩種主要類型的振蕩器可以提供解決方案:
1，雙通道和四通道振蕩器可以提供多個預存頻率。
2，I2C可編程XOs其在寬頻率范圍內提供一致的低相位噪聲能力。該選項提供最大的頻率靈活性，可以重新編程為幾乎無限的頻率可能性。
4.頻率穩定性對您的設計有多重要？
簡而言之，頻率穩定度振蕩器的頻率偏離所需頻率輸出的程度。頻率漂移的發生取決于多種因素，包括溫度、外部振動和重力。如果頻率漂移超過應用要求，很可能會出現時序誤差或通信完全中斷。
對于精密軍事和國防技術等關鍵應用，頻率穩定性以百萬分之一（ppm）表示，有時甚至以十億分之一（ppb）表示。
進口晶振晶體會在很長一段時間內慢慢老化，這導致輸出頻率隨時間緩慢漂移。一家優秀的晶體振蕩器供應商將顯示在給定溫度（通常為25℃）下1年、5年和10年等不同時間段的老化水平。如有疑問，更安全的做法是在更嚴格的條件下使用具有保證規格的計時設備，以提供更多的設計余量。
