頻率:32.768KHz

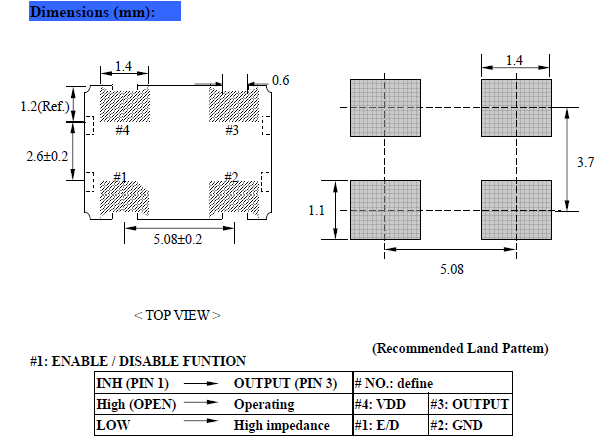

尺寸:7.0*5.0mm
津綻晶振公司是世界領先的頻率控制組件制造商:石英晶體、晶體振蕩器、壓控晶體振蕩器的主要和關鍵的電子產品的一部分.津綻為客戶提供高質量的晶體組件在電子產品的廣泛使用,例如,無線、電信、網絡、計算機及外圍設備、GSM等通信設備.津綻一直支持臺灣與國際客戶提供質量晶體超過10年.主要生產石英晶體諧振器,無源晶振,與石英晶體振蕩器,有源晶振,東冠生產線主要生產小尺寸SMD晶體系列.
津綻晶振,貼片晶振,NAOD晶振,臺灣津綻NSK晶體科技股份有限公司擁有超過 10 年以上的生產經驗,秉持著持續開發與專業技術支持,提供貼片晶振使用最佳的解決方案及最好的服務質量。NSK晶振是津綻石英晶振科技股份有限公司于全球的銷售品牌,具有良好競爭性的價格及靈活快速的交貨管理。
臺灣津綻NSK晶體科技股份有限公司擁有超過 10 年以上的生產經驗,秉持著持續開發與專業技術支持,提供晶振使用最佳的解決方案及最好的服務質量。NSK晶振是津綻石英晶振科技股份有限公司于全球的銷售品牌,具有良好競爭性的價格及靈活快速的交貨管理。
項目 |
符號 |
NAOD晶振規格說明 |
條件 |
輸出頻率范圍 |
f0 |
32.768KHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
電源電壓 |
VCC |
1.80 V to 3.3 V |
請聯系我們以了解更多相關信息 |
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
工作溫度 |
T_use |
G: -20℃ to +70℃ |
請聯系我們查看更多資料http://www.jintuocc.com |
|
|||
|
|||
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
VIL |
20 % VCC Max. |
||
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間)。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
