顯卡晶振,DIODES百利通亞陶晶振,SQ振蕩器,HCSL輸出差分晶振,SQA000001

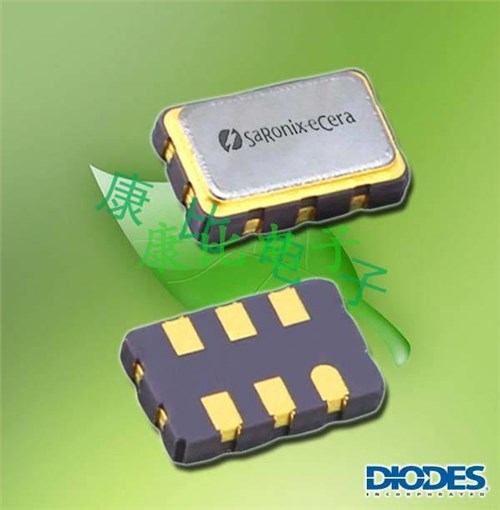

SQA000001作為DIODES百利通亞陶的顯卡晶振,在顯卡的運行中扮演著至關重要的角色。HCSL輸出振蕩器其獨特的HCSL輸出特性,能夠提供差分信號,這種信號傳輸方式具有出色的抗干擾能力,可有效減少電磁干擾對時鐘信號的影響,保證信號在顯卡內部高速傳輸過程中的完整性和準確性。
該臺產晶振采用先進的制造工藝和高品質材料,確保在顯卡工作時可能面臨的較寬溫度范圍內(如 - 20℃至 + 70℃),能將頻率偏差嚴格控制在極小范圍,展現出卓越的頻率穩定性。這對于顯卡在處理高分辨率圖像、進行復雜3D渲染等任務時至關重要,因?yàn)槿魏晤l率的不穩定都可能導致圖像出現卡頓、花屏等問題。
作為SQ石英晶體振蕩器系列的一員,SQA000001的設計緊湊,便于在顯卡的電路板上進行安裝,適應顯卡內部高密度的電路布局。其封裝不僅節省空間,還具備良好的散熱性能和電氣性能,有助于提升晶振在顯卡復雜工作環境下的穩定性和可靠性。
在顯卡中,GPU需要精確的時鐘信號來協調數據的處理和傳輸。SQA000001為GPU提供穩定的時鐘基準,使得GPU能夠以最佳狀態運行,確保圖形數據的快速處理和流暢輸出。無論是在游戲場景中呈現逼真的畫面,還是在專業圖形設計工作中處理高精度圖像,該晶振都能保證顯卡的穩定性能,為用戶帶來高質量的視覺體驗。
DIODES百利通亞陶晶振對SQA000001的品質把控貫穿整個生產流程。從原材料的嚴格篩選,到生產過程中的精細制造和檢測,每一個環節都遵循嚴格的質量標準。經過高低溫循環、濕度、振動及沖擊等一系列嚴苛測試,確保晶振在各種復雜環境下都能穩定工作,為顯卡的長期穩定運行提供可靠保障。憑借其卓越的性能、可靠的品質以及對顯卡應用的高度適配性,SQA000001成為顯卡制造商在選擇晶振時的理想選擇之一。
顯卡晶振,DIODES百利通亞陶晶振,SQ振蕩器,HCSL輸出差分晶振,SQA000001
Parameter | Min. | Typ. | Max. | Units | Notes | ||||||||
Output Frequency | 80 | 120 | MHz | ||||||||||
Supply Voltage | 2.97 | 3.30 | 3.63 | V | |||||||||
Supply Current, Output Enabled | 40 | mA | |||||||||||
Supply Current, Output Disabled | 15 | mA | |||||||||||
Frequency Stability | ±50 | ppm | See Note 1 below | ||||||||||
Operating Temperature Range | -40 | +85 | °C | Industrial | |||||||||
Output Logic 0, VOL | -0.15 | 0 | V | ||||||||||
Output Logic 1, VOH | 0.66 | 0.7 | 0.9 | V | |||||||||
Output Load | Rs= 33Ω, Rp= 50Ω, CL= 2pF | output requires termination | |||||||||||
Duty Cycle | 45 | 55 | % | Measured 50% of waveform | |||||||||
Rise and Fall Time | 0.7 | ns |
Maximum measured from
VOL= 0.175V to VOH= 0.525V
|
||||||||||
Jitter, Phase RMS (1-σ) | 1.8 | 2.5 | ps |
As defined by PCI-SIG for PCIe®2.0
reference clock |
|||||||||
Jitter, pk–pk | 27 | 40 | ps | 100,000 random periods |
