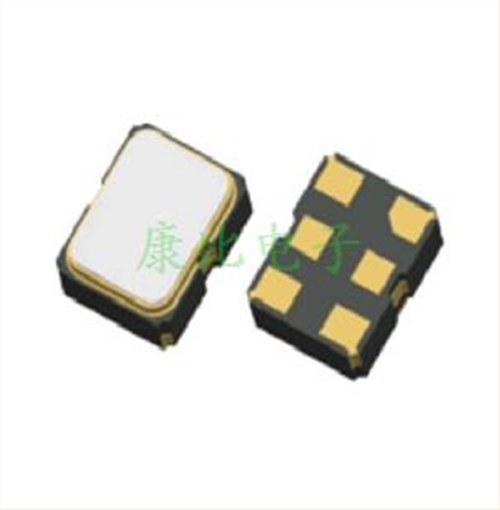

LV5520JEW - 156.25MDK晶振，作為美國普銳特的杰出產品，在LVDS差分晶振領域展現出卓越性能。它以156.25MHz的高頻輸出，為高速數據傳輸和處理設備提供穩定且精準的時鐘信號。采用高品質石英材料，結合普銳特精湛的制造工藝，在 - 40℃至 + 85℃的寬溫度范圍內，能將頻率偏差嚴格控制在極小范圍，確保了卓越的頻率穩定性。其LVDS差分輸出特性，使得該美國進口晶振具備出色的抗干擾能力，有效減少電磁干擾對時鐘信號的影響，保障信號在長距離傳輸中的完整性。這一特性讓它在通信領域，如5G基站、高速網絡設備中，成為保障數據準確、高速傳輸?shù)年P(guān)鍵元件。在數據處理系統里，LV5520JEW - 156.25MDK為高速處理器和存儲設備提供精確的時鐘同步，確保數據處理的高效與準確。
作為LV55J振蕩器系列的一員，該晶振內部集成了優化的振蕩電路，無需復雜的外部電路支持，即可快速穩定地輸出高質量的時鐘信號。Pletronics晶振緊湊的設計和良好的電氣性能，不僅便于在電路板上安裝，還能適應高密度的電路布局，滿足現代電子設備小型化、集成化的發展趨勢。無論是在對信號穩定性要求嚴苛的工業自動化控制，還是在追求高性能的通信與數據處理領域，LV5520JEW-156.25MDK OSC有源晶振都憑借其卓越的性能、可靠的品質，成為眾多電子系統的理想時鐘源選擇。同時，普銳特對產品質量的嚴格把控，從原材料篩選到生產工藝的每一個環節都遵循高標準，使得LV5520JEW - 156.25MDK在各種復雜環境下都能穩定工作，為設備的長期穩定運行提供堅實保障。

LV5520JEW-156.25MDK晶振,美國普銳特石英晶振,LV55J振蕩器,LVDS差分晶振

LV5520JEW-156.25MDK晶振,美國普銳特石英晶振,LV55J振蕩器,LVDS差分晶振

LV5520JEW-156.25MDK晶振,美國普銳特石英晶振,LV55J振蕩器,LVDS差分晶振

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
