QM2244LEV-25.0M,以太網晶振,QM22L振蕩器,Pletronics有源晶振,CMOS時鐘振蕩器

QM2244LEV-25.0M,以太網晶振,QM22L振蕩器,Pletronics有源晶振,CMOS時鐘振蕩器QM2244LEV-25.0M,以太網晶振,QM22L振蕩器,Pletronics有源晶振,CMOS時鐘振蕩器

產品簡介

QM2244LEV - 25.0M作為Pletronics專為以太網設計的CMOS時鐘振蕩器,在以太網設備中發揮著關鍵作用。其25.0MHz的標稱頻率,為以太網數據的高效傳輸與處理提供了穩定且精準的時鐘基準。作為CMOS時鐘振蕩器,它具有良好的兼容性,能夠與各類基于CMOS工藝的數字電路輕松對接,為以太網設備內部的微控制器、數據處理器等組件提供穩定的時鐘信號,保障設備整體的穩定運行。

產品詳情

QM2244LEV-25.0M,以太網晶振,QM22L振蕩器,Pletronics有源晶振,CMOS時鐘振蕩器

QM2244LEV - 25.0M作為Pletronics專為以太網設計的CMOS時鐘晶體振蕩器,在以太網設備中發揮著關鍵作用。其25.0MHz的標稱頻率,為以太網數據的高效傳輸與處理提供了穩定且精準的時鐘基準。采用先進的制造工藝和優質材料,該晶振在 - 40℃至 + 85℃的寬溫度范圍內,能將頻率偏差嚴格控制在極小范圍,確保卓越的頻率穩定性,適應不同環境下以太網設備的工作需求。作為CMOS時鐘振蕩器,它具有良好的兼容性,能夠與各類基于CMOS工藝的數字電路輕松對接,為以太網設備內部的微控制器、數據處理器等組件提供穩定的時鐘信號,保障設備整體的穩定運行。
在以太網交換機中,QM2244LEV-25.0M石英晶體振蕩器為數據包的轉發、交換提供精確的時鐘同步,確保數據在不同端口之間快速、準確地傳輸,避免數據沖突和丟失。在路由器中,它為路由算法的運行、網絡協議的處理提供穩定的時鐘支持,保障網絡連接的穩定性和高效性。在網絡適配器中,該晶振為數據的編碼、解碼以及與計算機系統的通信提供精準的時鐘信號,確保網絡數據的可靠傳輸。
QM2244LEV - 25.0M的封裝設計緊湊,便于在電路板上進行安裝,適應現代網絡設備小型化、集成化的發展趨勢。同時,這種2016貼片晶振還有助于優化散熱性能和電氣性能,進一步提升晶振在復雜電路環境中的穩定性和抗干擾能力。
PLE石英晶振對QM2244LEV - 25.0M的品質把控極為嚴格。從原材料的精心篩選,到生產過程中的精細加工,每一個環節都遵循嚴格的質量標準。經過高低溫循環、濕度、振動及沖擊等一系列嚴苛測試,確保晶振在各種復雜環境下都能穩定工作,為以太網設備的長期穩定運行提供可靠保障。憑借卓越的性能、可靠的品質以及對以太網應用的高度適配性,QM2244LEV - 25.0M成為Pletronics在以太網晶振領域的一款重要產品,深受網絡設備制造商的信賴。

QM2244LEV-25.0M,以太網晶振,QM22L振蕩器,Pletronics有源晶振,CMOS時鐘振蕩器

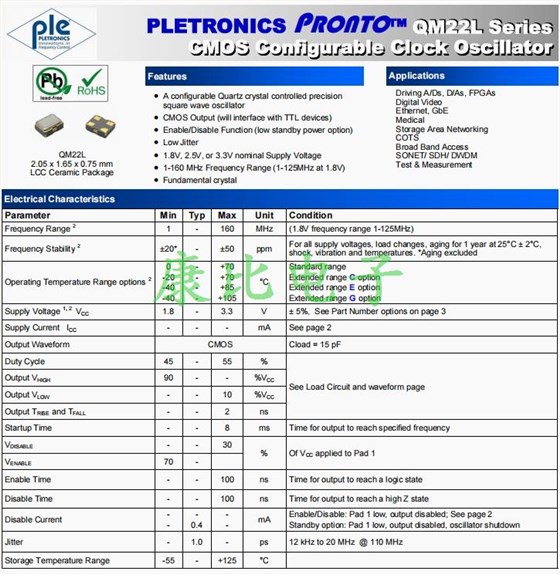

Parameter Min Typ Max Unit
Frequency Range2 1 - 160 MHz
Frequency Stability2 ±20* - ±50 ppm
Operating Temperature Range options2

0

-20

-40

-40

-

-

-

-

+70

+70

+85

+105

°C
Supply Voltage1, 2VCC 1.8 - 3.3 V
Supply Current ICC - - - mA
Output Waveform CMOS輸出晶振
Duty Cycle 45 - 55 %
Output VHIGH 90 - - %VCC
Output VLOW - - 10 %VCC
Output TRISEand TFALL - - 2 ns
Startup Time - - 8 ms
VDISABLE - - 30 %
VENABLE 70 -
Enable Time - - 100 ns
Disable Time - - 100 ns
Disable Current

-

-

-

0.4

-

-

mA
Jitter - 1.0 - ps
Storage Temperature Range -55 - +125 °C

QM22L

QM2244LEV-25.0M,以太網晶振,QM22L振蕩器,Pletronics有源晶振,CMOS時鐘振蕩器

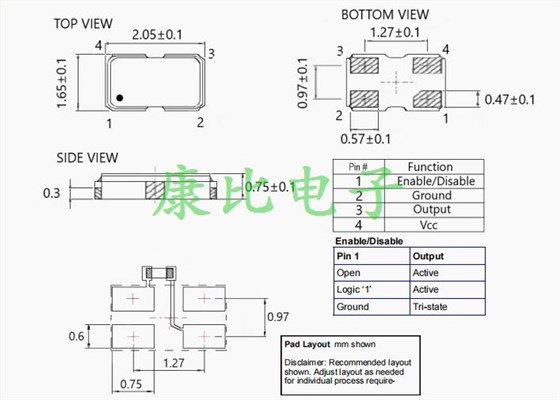

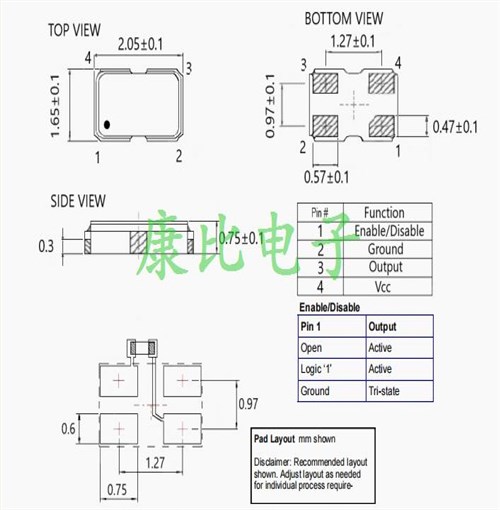

QM22L 2016 CMOS

QM2244LEV-25.0M,以太網晶振,QM22L振蕩器,Pletronics有源晶振,CMOS時鐘振蕩器

所有石英晶振和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間)。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
