Parameter | Min | Typ | Max | Unit | |||
Frequency Range2 | 10 | - | 1500 | MHz | |||
Frequency Stability2
± 20 =20, ± 25 =44, ± 50 =45
|
±20 | - | ±50 | ppm | |||
Operating Temperature Range2 |
-10 -20 -40 |
- |
+70 +70 +85 |
°C | |||
Supply Voltage1, 2VCC | 2.97 | 3.3 | 3.63 | V | |||
Supply Current ICC | - | - | 45 | mA | |||
Output Waveform | LVDS | ||||||
Differential Output Voltage VOD | 175 | 350 | mV | ||||
Differential Offset Voltage | 1.25 | V | |||||
Output TRISEand TFALL | - | - | 1.0 | ns | |||
Startup Time | - | - | 10 | ms | |||
Duty Cycle | 45 | - | 55 | % | |||
VDISABLE | - | - | 0.3*Vcc | V | |||
VENABLE | 0.7*Vcc | - | - | ||||
Enable Time | - | - | 200 | ns | |||
- | - | 100 | ns | ||||
Disable Time | - | - | 50 | ns | |||
Standby Current | - | 18 | - | mA | |||
Phase Noise 10 Hz
100 Hz
1 kHz
1 MHz 20 MHz |
- |
-66 -96 -112 -136 -154 |
- | dBc/Hz | |||
Jitter | - | 0.6 | - | ps rms | |||
Phase Noise 10 Hz
100 Hz
1 kHz
1 MHz 20 MHz |
- |
-51 -88 -108 -135 -151 |
- | dBc/Hz | |||
Jitter | - | 2.4 | - | ps rms | |||
Aging | - | - | ±3.0 | ppm | |||
Storage Temperature Range | -55 | - | +125 | °C |

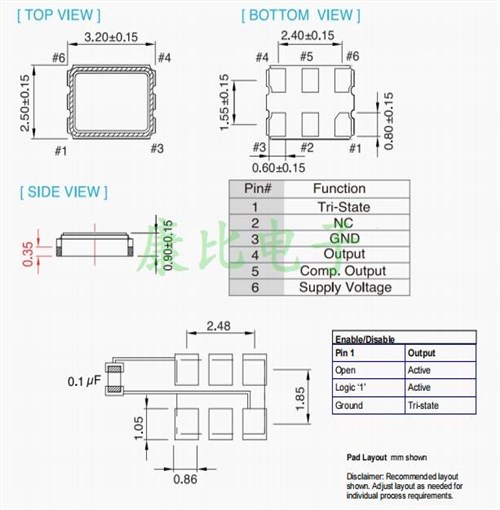

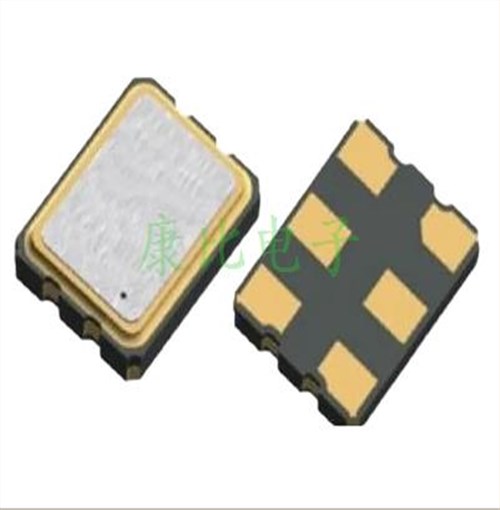

Pletronics貼片晶振,QL44L進口晶振,低抖動振蕩器,LVDS石英晶振,QL4445LEV-125.0M
Pletronics貼片晶振,QL44L進口晶振,低抖動振蕩器,LVDS石英晶振,QL4445LEV-125.0M
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?;驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間)。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
