Pletronics差分晶振,LV4444JEW-100.0MDK,LVDS有源晶振,LV44J振蕩器

LV4444JEW - 100.0MDK作為Pletronics精心打造的LVDS有源差分晶振，展現出卓越的性能特質。100.0MHz的頻率輸出，為高速運行的電子設備提供了堅實的時鐘基礎，確保數據處理與傳輸的高效性。在制造工藝上，Pletronics選用優質材料，結合精湛技術，保障了晶振在 - 40℃至 + 85℃的寬泛溫度區間內，頻率偏差被嚴格限制在極小范圍，凸顯出強大的頻率穩定性。其LVDS差分輸出設計是一大亮點，這種輸出方式賦予晶振出色的抗干擾能力，有效抑制共模噪聲，保證信號在傳輸過程中的完整性與準確性，即使在復雜電磁環境下，也能輸出純凈、穩定的差分信號。
作為LV44J振蕩器系列成員，內部集成的振蕩電路設計精巧，無需復雜外部電路輔助，即可快速且穩定地生成高質量時鐘信號。這一特性使得它在各類應用場景中都能輕松適配，無論是通信領域的基站設備，確保數據在5G網絡中的高速準確傳輸；還是工業自動化中的控制系統，為設備間的協同運作提供精準時鐘同步；亦或是數據處理中心的服務器，保障大規模數據的高效處理，LV4444JEW - 100.0MDK都憑借穩定的性能發揮著關鍵作用。
此外，Pletronics對品質把控嚴格，從原材料篩選到成品出廠，每一步都遵循高標準。經過高低溫循環、濕度、振動及沖擊等一系列嚴苛測試，LV4444JEW - 100.0MDK具備在各種復雜環境下穩定工作的能力，為設備長期穩定運行提供可靠保障。同時，在環保意識日益增強的當下，該晶振生產過程嚴格遵循環保法規，體現了Pletronics對可持續發展的積極踐行。

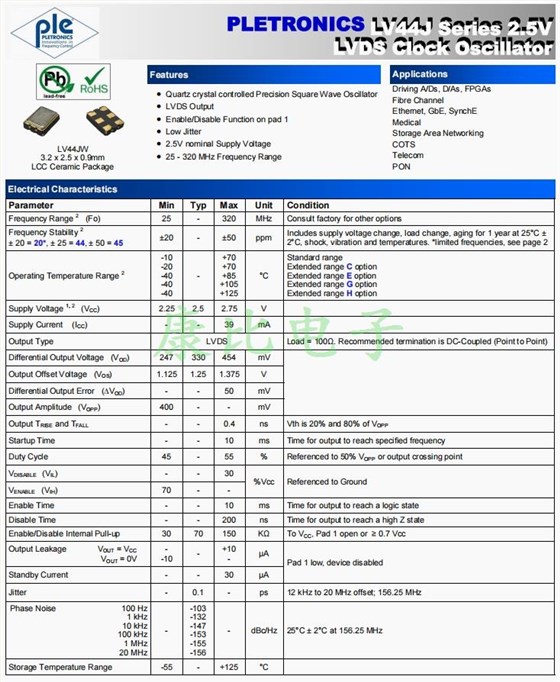

Pletronics差分晶振,LV4444JEW-100.0MDK,LVDS有源晶振,LV44J振蕩器

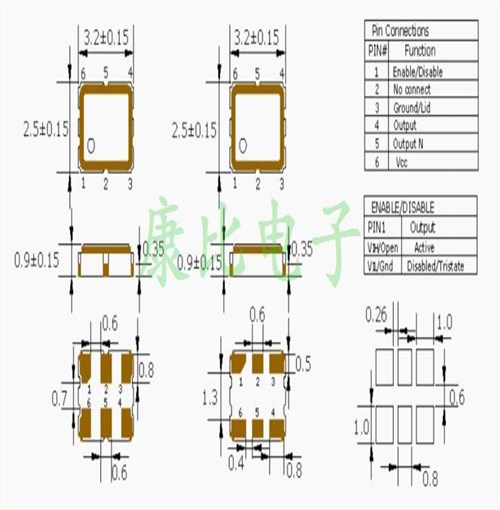

Pletronics差分晶振,LV4444JEW-100.0MDK,LVDS有源晶振,LV44J振蕩器

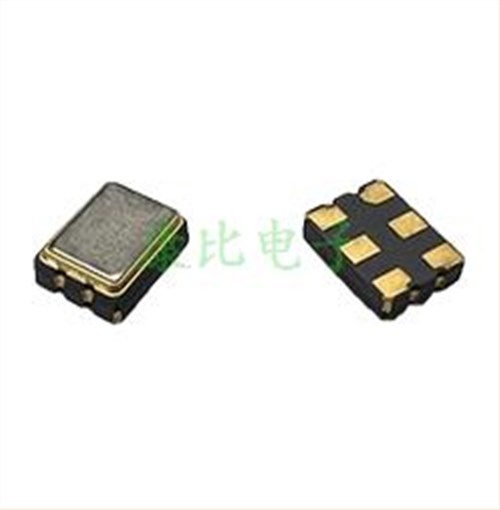

Pletronics差分晶振,LV4444JEW-100.0MDK,LVDS有源晶振,LV44J振蕩器

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
