溫補晶振即溫度補償晶體振蕩器(TCXO),是通過附加的溫度補償電路使由周圍溫度變化產生的振蕩頻率變化量削減的一種石英晶體振蕩器。

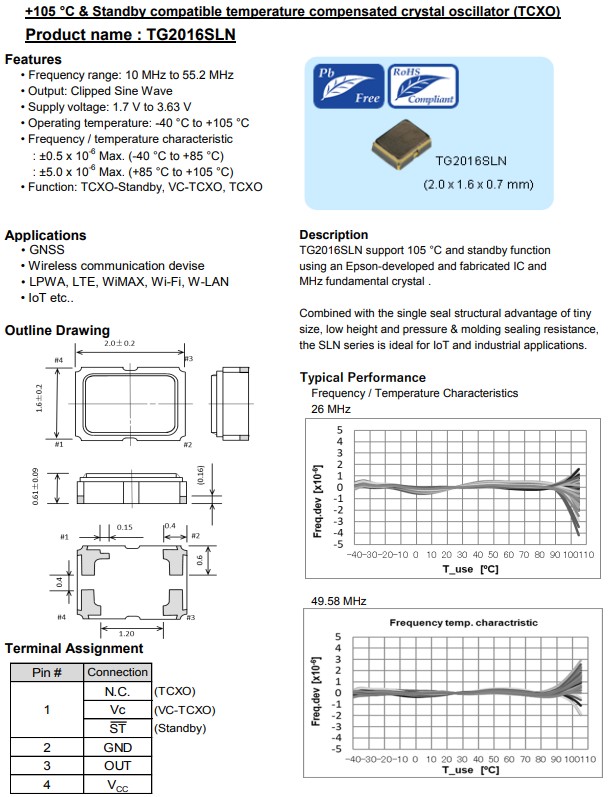

日本進口愛普生晶振TG2016SLN，是一款溫補晶體振蕩器，有源晶振，四腳貼片晶振，頻率范圍:10MHz至55.2MHz，電源電壓:1.7V至3.63V，工作溫度:-40℃至+105℃，產品采用無鉛材料，符合RoHS標準，對環境友好，具有支持105℃和待機功能，待機電流僅3uA，可有效降低產品的能量消耗。該產品的外部尺寸小體積晶振規格為2.0x1.6x0.7mm，便于用戶在電路板上布線，使用愛普生開發和制造的集成電路MHz基波晶體。結合微小的單密封結構優勢尺寸，低高度和壓力&模塑密封阻力，SLN系列是物聯網和工業應用的理想選擇。

應用于：全球?qū)Ш叫l(wèi)星系統（global navigation satellite system），無線通信設備，LPWA、LTE、WiMAX、Wi-Fi、無線局域網 物聯網等。

TG2016SLN用于無線通信設備的小尺寸溫補晶體振蕩器X1G005731060116

產品編碼	型號	頻率	尺寸	輸出波	電源電壓	精度
X1G005731010116	TG2016SLN	26.000000MHz	2.00x1.60x0.61mm	Clippedsinewave	1.700 to 1.900V	+/-2.0ppm
X1G005731050116	TG2016SLN	26.000000MHz	2.00x1.60x0.61mm	Clippedsinewave	1.700 to 1.900V	+/-2.0ppm
X1G005731050216	TG2016SLN	38.400000MHz	2.00x1.60x0.61mm	Clippedsinewave	1.700 to 1.900V	+/-2.0ppm
X1G005731060116	TG2016SLN	26.000000MHz	2.00x1.60x0.61mm	TCXO晶振	3.135 to 3.465V	+/-2.0ppm
X1G005731060216	TG2016SLN	38.400000MHz	2.00x1.60x0.61mm	Clippedsinewave	3.135 to 3.465V	+/-2.0ppm
X1G005731070116	TG2016SLN	26.000000MHz	2.00x1.60x0.61mm	Clippedsinewave	1.700 to 1.900V	+/-2.0ppm
X1G005731070216	TG2016SLN	38.400000MHz	2.00x1.60x0.61mm	Clippedsinewave	1.700 to 1.900V	+/-2.0ppm
X1G005731080116	TG2016SLN	26.000000MHz	2.00x1.60x0.61mm	Clippedsinewave	3.135 to 3.465V	+/-2.0ppm
X1G005731080216	TG2016SLN	38.400000MHz	2.00x1.60x0.61mm	Clippedsinewave	3.135 to 3.465V	+/-2.0ppm

TG2016SLN用于無線通信設備的小尺寸溫補晶體振蕩器X1G005731060116
削波正玄波(Clipped Sine Wave)是有源晶振輸出方式的一種,相比方波的諧波分量少很多,但驅動能力較弱,在負載10K/10PF時Vp-p為0.8Vmin.通常為SMD7050,SMD5032,SMD3225等封裝的表貼溫度補償晶振使用的輸出波形.當然,有源晶振還有CMOS,TTL,ECL,LVDS,正玄波等輸出方式,這些輸出邏輯方式也各有優缺點,至于如何利用它們我們卻是不得而知.所以日本愛普生晶振就推出了相關的技術支持文檔,明確指出應當如何在電路設計中應用削頂正玄波.
