壓控溫補晶體振蕩器X1G004201002600適用于移動通訊應用

返回列表 來源:*** 查看手機網址
掃一掃!壓控溫補晶體振蕩器X1G004201002600適用于移動通訊應用掃一掃!
瀏覽:- 發布日期:2022-09-26 17:17:12【
分享到:
日本愛普生晶振TG-5006CE,是一款壓控溫補晶體振蕩器,小體積晶振尺寸3.2x2.5mm有源晶振,四腳貼片晶振,具有超小型,輕薄型,低電源電壓,低抖動,低功耗,低損耗,低耗能,低相位噪聲,低電平等特點,適用于移動通訊、數碼產品、車載數碼、智能手機、對講機、數碼相機、MID平板電腦,光電技術等各種頻率控制設備。
EPSON壓控溫補晶體振蕩器特點及優勢:
輸出頻率范圍:13至52MHz(TG-5006CJ/CG),13至20MHz,26至40MHz(TG-5006CE)
頻率控制范圍±8.0至±15.0ppm;
頻率隨溫度變化穩定度可達±0.5ppm;
在經過回流焊后的偏差小于±2.0ppm;
振蕩啟動時間2.0ms;
工作溫度范圍-30℃至+85℃
無鉛,符合RoHS標準要求

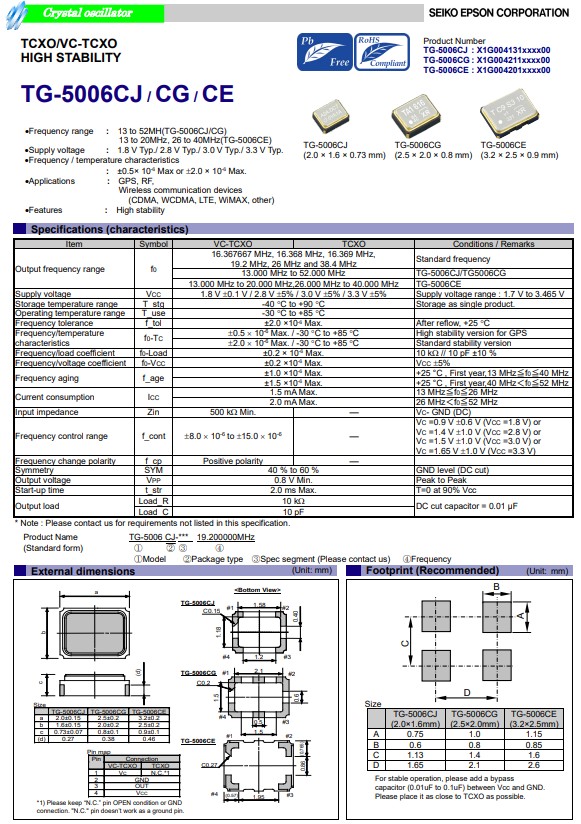

壓控溫補晶體振蕩器X1G004201002600適用于移動通訊應用TG-5006CJ,TG-5006CG,TG-5006CE

產品編碼 型號 頻率 貼片晶振 輸出波 電源電壓 精度 工作溫度
X1G004201000600 TG-5006CE 16.367667MHz 3.20x2.50x0.90mm Clipped sine wave 1.700 to 1.900 V +/-2.0 ppm -30 to +85 °C
X1G004201000800 TG-5006CE 16.369000MHz 3.20x2.50x0.90mm Clipped sine wave 2.850 to 3.150 V +/-2.0 ppm -30 to +85 °C
X1G004201000900 TG-5006CE 19.200000MHz 3.20x2.50x0.90mm Clipped sine wave 2.850 to 3.150 V +/-2.0 ppm -30 to +85 °C
X1G004201001000 TG-5006CE 26.000000MHz 3.20x2.50x0.90mm Clipped sine wave 2.850 to 3.150 V +/-2.0 ppm -30 to +85 °C
X1G004201001300 TG-5006CE 16.367667MHz 3.20x2.50x0.90mm Clipped sine wave 2.850 to 3.150 V +/-2.0 ppm -30 to +85 °C
X1G004201001700 TG-5006CE 26.000000MHz 3.20x2.50x0.90mm Clipped sine wave 2.850 to 3.150 V +/-2.0 ppm -30 to +85 °C
X1G004201002000 TG-5006CE 26.000000MHz 3.20x2.50x0.90mm Clipped sine wave 2.660 to 2.940 V +/-2.0 ppm -30 to +85 °C
X1G004201002300 TG-5006CE 26.000000MHz 3.20x2.50x0.90mm Clipped sine wave 1.700 to 3.465 V +/-2.0 ppm -30 to +85 °C
X1G004201002500 TG-5006CE 32.000000MHz 3.20x2.50x0.90mm Clipped sine wave 2.850 to 3.150 V +/-2.0 ppm -30 to +85 °C
X1G004201002600 TG-5006CE 26.000000MHz 3.20x2.50x0.90mm Clipped sine wave 2.660 to 2.940 V +/-2.0 ppm -30 to +85 °C
X1G004201003200 TG-5006CE 20.000000MHz 3.20x2.50x0.90mm Clipped sine wave 3.135 to 3.465 V +/-2.0 ppm -30 to +85 °C
X1G004201003300 TG-5006CE 25.000000MHz 3.20x2.50x0.90mm Clipped sine wave 2.850 to 3.150 V +/-2.0 ppm -30 to +85 °C
X1G004201006200 TG-5006CE 32.000000MHz 3.20x2.50x0.90mm Clipped sine wave 2.850 to 3.150 V +/-2.0 ppm -30 to +85 °C

壓控溫補晶體振蕩器X1G004201002600適用于移動通訊應用

削波正玄波(Clipped Sine Wave)是有源晶振輸出方式的一種,相比方波的諧波分量少很多,但驅動能力較弱,在負載10K/10PF時Vp-p為0.8Vmin.通常為SMD7050,SMD5032,SMD3225等封裝的表貼溫補晶振使用的輸出波形.當然,有源晶振還有CMOS,TTL,ECL,LVDS,正玄波等輸出方式,這些輸出邏輯方式也各有優缺點,至于如何利用它們我們卻是不得而知.所以日本愛普生晶振就推出了相關的技術支持文檔,明確指出應當如何在電路設計中應用削頂正玄波.
