頻率:32.768KHz

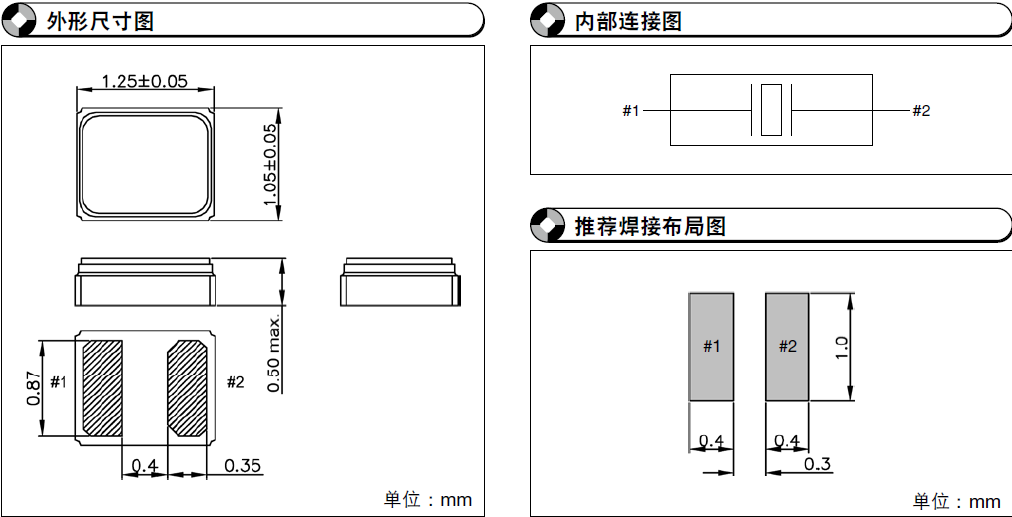

尺寸:1.2*1.0mm
SEIKO是日本晶振制造商Seiko Instruments Inc.的縮寫,也成為SII。SII擁有世界上頂端的機械技術。除了是世界上著名的石英手表廠商,同時也生產電腦打印機。做電子元器件,在石英振子這一方面,SII也是做的非常之出色的,目前,能夠與日本精工晶振全球同等級競爭的,只有日本大真空KDS。
精工晶振,貼片晶振,SC-12S晶振,此款SMD晶體并且可以承受回流焊接的高溫,波峰焊接,回流焊接等,貼片表晶主要特點是該產品排帶包裝,焊接模式主要使用SMT焊接,給現代SMT工藝帶來高速的工作效率,32.768K系列產品本身具有體積小,厚度薄,重量輕等特點.
石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等)。使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內。
精工晶振規格 |
單位 |
SC-12S晶振頻率范圍 |
石英晶振基本條件 |
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
儲存溫度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作溫度 |
T_use |
-40°C ~ +85°C |
標準溫度 |
激勵功率 |
DL |
200μW Max. |
推薦:1μW ~ 100μW |
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
7pF ~ ∞ |
超出標準說明,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度:
溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH(請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容)。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
SEIKO晶振環保方針:
精工晶振對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,規定實施環境影響評價法. 環境影響評價法用于調查32.768K,時鐘晶體,壓電石英晶振材料中是否含有R o H S指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.
對應無鹵素,燃燒高濃度、包含以溴和氯為代表的“鹵族物質”的塑料等物質時,會產生有毒氣體(二惡英).本公司精工晶振將沒有使用溴、氯 系列的阻燃材料的產品稱為“無鹵素產品”,石英晶振事業部實現了全部產品的無鹵素化,向客戶提供對環境友好的環保產品.精工晶振,貼片晶振,SC-12S晶振.
