頻率：24MHZ
尺寸：3.2x2.5mm
KDS大真空壓控晶振,1XVD024000VA,DSV321SV數字電視晶振，尺寸3.2x2.5mm，頻率24MHZ，電壓3.3V，日本大真空晶振，KDS有源振蕩器，日本進口晶振，石英壓控晶振，有源壓控振蕩器，SMD壓控晶振，3225mm有源晶振，VCXO壓控晶振，24MHZ有源晶振，壓控晶體振蕩器，低電壓壓控晶振，低功耗壓控晶振，低耗能壓控晶振，低相位壓控晶振，低相噪壓控晶振，高性能壓控振蕩器，數字視頻有源晶振，基礎傳輸有源晶振，北斗模塊壓控晶振，航空電子有源晶振，無線網絡有源晶振，具有高性能低相噪的特點。
有源晶振產品超級適合用于數字視頻，基礎傳輸，北斗模塊，航空電子，無線網絡，數字電視，STB，DVD等應用。KDS大真空壓控晶振,1XVD024000VA,DSV321SV數字電視晶振.
KDS大真空壓控晶振,1XVD024000VA,DSV321SV數字電視晶振，尺寸3.2x2.5mm，頻率24MHZ，電壓3.3V，日本大真空晶振，KDS有源振蕩器，日本進口晶振，石英壓控晶振，有源壓控振蕩器，SMD壓控晶振，3225mm有源晶振，VCXO壓控晶振，24MHZ有源晶振，壓控晶體振蕩器，低電壓壓控晶振，低功耗壓控晶振，低耗能壓控晶振，低相位壓控晶振，低相噪壓控晶振，高性能壓控振蕩器，數字視頻有源晶振，基礎傳輸有源晶振，北斗模塊壓控晶振，航空電子有源晶振，無線網絡有源晶振，具有高性能低相噪的特點。
有源晶振產品超級適合用于數字視頻，基礎傳輸，北斗模塊，航空電子，無線網絡，數字電視，STB，DVD等應用。KDS大真空壓控晶振,1XVD024000VA,DSV321SV數字電視晶振.
KDS大真空壓控晶振,1XVD024000VA,DSV321SV數字電視晶振 參數表
| 項目 | 型名 | 記號 | DSV321SV | ||||||||||||||||
| 出力周波數範囲 | f0 | 24MHz | |||||||||||||||||
| 電源電圧 | VCC | +3.3V±0.33V | |||||||||||||||||
| 周波數制御電圧 | Vcont | +1.65V±1.65V | |||||||||||||||||
| 保存溫度範囲 | T_stg | −40 ~ +85℃ | |||||||||||||||||
| 動作溫度範囲 | T_use | −10 ~＋70℃ /−30 ~＋85℃ | |||||||||||||||||
| 周波數許容偏差（常溫偏差含む) | f_tol | ±40×10−6 max. | |||||||||||||||||
| 周波數可変範囲 | f_cont | ±125×10−6 min./±100×10−6 min. [Positive Slope] | |||||||||||||||||
| 消費電流 | ICC |
5mA max. （6.75MHz≦f0 ≦40MHz） 8mA max. （40MHz＜f0 ≦54MHz） 12mA max. （54MHz＜f0 ≦90MHz） [No Load] |
|||||||||||||||||
| 出力負荷 | L_CMOS | 15pF | |||||||||||||||||
| 波形シンメトリ | SYM | 40 ~ 60% [50％ VCC Level] | |||||||||||||||||
| 0レベル電圧 | VOL | VCC ×0.1 max. | |||||||||||||||||
| 1レベル電圧 | VOH | VCC ×0.9 min. | |||||||||||||||||
|
立上り時間 立下り時間 |
tr, tf |
10ns max. （6.75MHz≦f0 ≦40MHz） 6ns max. （40MHz＜f0 ≦54MHz） 4ns max. （54MHz＜f0 ≦90MHz） ［10 ~ 90％ VCC Level］ |
|||||||||||||||||
| ピリオド ジッタ（1） | tRMS | 2.4ps typ. (σ) | |||||||||||||||||
| tp-p | 22ps typ. (Peak to peak) | ||||||||||||||||||
| トータル ジッタ（1） | tTL | 33pstyp. ［tDJ + n×tRJ n=14.1(BER=1×10-12)(2)] | |||||||||||||||||
| 位相ジッタ | tpj |
1ps max. (10MHz≦f0<40MHz, f0 offset：12kHz ~ 5MHz、 f0 ≧40MHz, f0 offset：12kHz ~ 20MHz) |
|||||||||||||||||
| 梱包単位 (3) | − | 2000pcs./reel(φ180） | |||||||||||||||||

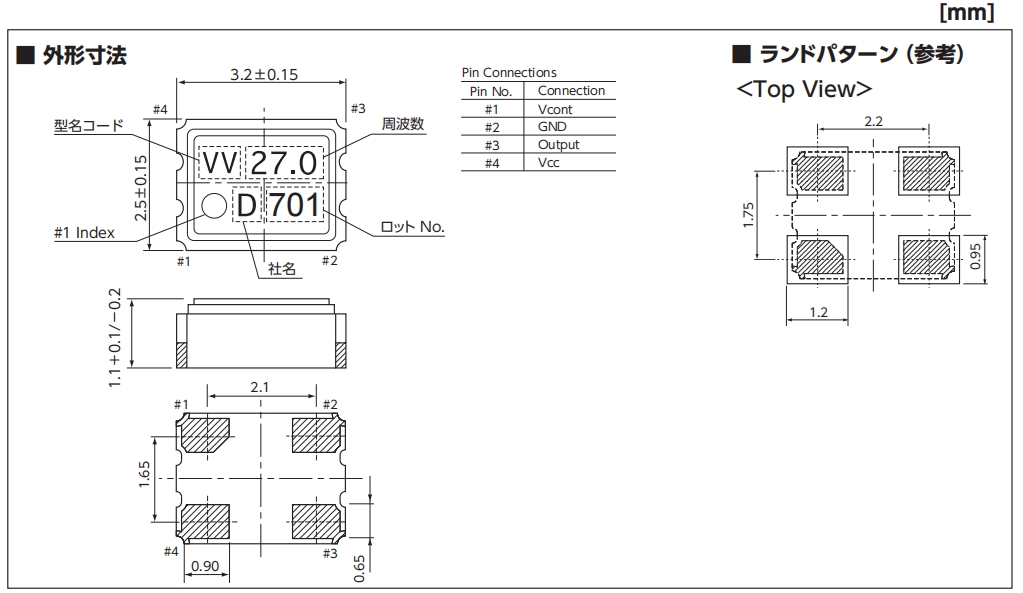

KDS大真空壓控晶振,1XVD024000VA,DSV321SV數字電視晶振 尺寸圖
KDS大真空壓控晶振,1XVD024000VA,DSV321SV數字電視晶振
產品特性：
3225尺寸，厚度1.1mm，小型SMD-VCXO
雖然是小型但確保充分的可變量，線性地
頻率變化的模擬VCXO振蕩器
低耗電流
