領先同行高加音頻晶體打開沉浸感的新維度，Unleashing the Power of Audio Crystals: Elevating Your Sound Experience
Introduction
In the realm of audio technology, a fascinating innovation has emerged - audio crystals. These remarkable crystals have revolutionized the way we perceive and experience sound. In this blog post, we will explore the enchanting world of audio crystals, delving into their capabilities, benefits, and how they have transformed our audio landscape.
Understanding Audio Crystals
Audio crystals are specialized components that possess unique properties for enhancing sound quality. These crystals are meticulously engineered to resonate at specific frequencies, allowing them to optimize audio performance across various devices and settings. By harnessing the inherent properties of these crystals, audio engineers can unlock the full potential of sound reproduction.
The Science Behind Audio Crystals
Audio crystals operate on the principle of piezoelectricity. This phenomenon occurs when certain crystals generate an electric charge under mechanical stress, such as when subjected to vibrations or pressure. By strategically incorporating these crystals into audio systems, the vibrations caused by sound waves can be efficiently converted into electrical signals, resulting in clearer, more immersive sound reproduction.
Benefits of Audio Crystals
The integration of audio crystals brings about several noteworthy benefits:
The Future of Audio Crystals
As technology continues to advance, the potential of audio crystals is boundless. With ongoing research and development, we can expect even further advancements in sound reproduction, leading to more refined audio experiences for enthusiasts and professionals alike. The integration of audio crystals into emerging technologies, such as virtual reality and augmented reality, holds exciting possibilities for immersive audio in the future.
In conclusion, audio crystals have emerged as a game-changing innovation in the world of audio technology. By harnessing their unique properties, we can unlock new dimensions of sound quality and immersion. As we continue to explore the endless possibilities of audio crystals, one thing is certain - the future of sound has never sounded brighter.
釋放音頻晶體的力量:提升您的聲音體驗
介紹
在音頻技術領域，一項引人入勝的創新出現了——音頻晶體。這些非凡的晶體徹底改變了我們感知和體驗聲音的方式。在這篇博文中，我們將探索音頻晶體的迷人世界，深入了解它們的功能、優勢，以及它們如何改變了我們的音頻格局。
了解音頻晶體
音頻晶體是一種特殊的部件，具有增強音質的獨特性能。這些壓電石英晶體經過精心設計，可在特定頻率下共振，從而優化各種設備和設置的音頻性能。通過利用這些晶體的固有特性，音頻工程師可以釋放聲音再現的全部潛力。
音頻晶體背后的科學
音頻晶體根據壓電原理工作。當某些晶體在機械應力下產生電荷時，例如受到振動或壓力時，就會出現這種現象。通過戰略性地將這些晶體融入音頻系統，聲波引起的振動可以有效地轉換為電信號，從而實現更清晰、更身臨其境的聲音再現。
領先同行瑞薩高性能的差分晶振，隨著人們對數字化轉型數字轉換的興趣日益濃厚,物聯網在消費電子和工業設備中的使用也在增加。這些物聯網端點不僅限于將收集到的數據發送到云端,而且許多還需要執行基于人工智能的程序,從皇家督學的語音識別、觸摸鍵到故障預測。
自從10年前推出高速大容量閃存的RX630，我們在RX600系列中陸續推出了采用RXv2內核的RX651和采用RXv3內核的RX66N，以及有源晶體振蕩器產品，在同類微控制器中性能一直處于行業前列100 . rx 671是RX600系列的新成員。
RX671在保持與RX651單片機的物聯網應用高度兼容性的同時,提升了處理能力、實時性和功能性,可以滿足更廣泛的用戶需求。在這篇博客中,我們想介紹RX671的高性能、多功能和小型化。
藥方(prescription 的縮寫)系列配備了瑞薩電子專有的RX CPU內核RX-core逐年不斷進化,如今已經開發出業界領先的5.9 CoreMark/MHz性能的RXv3內核。
領先同行瑞薩石英晶體振蕩器的電路，振蕩器是任何微控制器系統的核心，因此在設計中應給予適當的關注，以確保設計盡可能可靠。
我們都可以設計一個正常工作的振蕩器，但要在所有元件的容差范圍內設計一個能在生產中正常工作的振蕩器，卻需要一點努力。典型的瑞薩微控制器用戶手冊將提供一個或多個典型的振蕩器電路(通常由示例中使用的晶體或陶瓷諧振器的供應商推薦給瑞薩)，以及等效振蕩器電路的簡單規格。
可靠振蕩所需的確切電路可能因OSC振蕩器而異，也可能受到電路板布局和環境條件的影響。在任何情況下，我們都強烈建議設計人員聯系所選的振蕩器供應商，向他們詢問適合其設計的推薦電路，并自行測試振蕩器，以確定所需的振蕩器電路參數。
對于許多應用，陶瓷諧振器可以提供良好的低成本解決方案；然而，如果需要更高的穩定性和更精確的定時，晶體提供了最佳的解決方案。然而，在低功率應用中，Q值較高的晶體啟動時間要慢得多。事實上，頻率越低，啟動時間越長；一個32千赫的晶體可能需要1 - 3秒啟動。
在許多微控制器中，需要仔細考慮晶體漂移和穩定性的影響，尤其是對于需要時鐘功能的應用；然而，振蕩器性能的知識可以允許在軟件中進行校正。
瑞薩微控制器上最常用的振蕩器設計是皮爾斯振蕩器，如下所示。
內部反相器的輸出通過外部有源晶振電路反饋到其輸入端，形成一個不穩定的反饋環路。當振蕩器的輸出延遲足以提供360°相位延遲時，穩定的振蕩得以持續。晶體與負載電容C1和C2一起提供了一個調諧電路，可以穩定振蕩頻率
Rf反饋電阻器-這在第一個逆變器周圍提供負反饋，并確保逆變器工作在其線性區域。這在晶體振蕩器中很少需要，但在使用陶瓷諧振器時經常需要，以確保振蕩器正確啟動。建議典型值在1MOhm范圍內。一些瑞薩微控制器有內部反饋電阻。
Rd -阻尼電阻–這是一個串聯電阻，旨在防止振蕩器過激勵。通常，如果C1和C2選擇正確，這不是必需的。該電阻有幾個作用:穩定反饋電路的相位，降低較高頻率下的環路增益；通過在逆變器輸出端放置Rd，輸出電阻增加，電流降低。Rd還與C2一起構成一個低通濾波器，可以大大減少不必要的振蕩模式。Rd的典型值在250 - 500歐姆范圍內
C1和C2 -負載電容-負載電容與晶體或諧振器一起提供180°的相位滯后，共同提供啟動和維持振蕩的能量。
晶體或陶瓷諧振器的工作會受到一系列環境效應的影響，例如溫度和濕度，以及電路參數，例如工作電壓。
Abracon ClearClockTM晶體振蕩器系列解決方案，由于不斷增加的時鐘抖動，系統設計者面臨著與參考時鐘抖動相關的基本挑戰需要更小的形狀因子：隨著參考振蕩器內石英晶體的尺寸減小，保持優異rms抖動性能的能力變得具有挑戰性。隨著不斷的需求無論是系統的整體尺寸還是功能，設計者都在尋找滿足最佳要求的參考時鐘小尺寸收斂和抖動性能。
從一開始，Abracon就專注于始終如一地實現這種融合以微型形狀因子生產超低均方根抖動時鐘解決方案。2018年，Abracon推出了兩款ClearClockTM系列下的解決方案，5x3.2mm和5x7mm封裝的AX5和AX7系列有源晶體振蕩器，分別地這些設備基于復雜的PLL技術，如圖1所示卓越的均方根抖動性能–通常在載波12kHz至20MHz范圍內優于150fs。
在上述PLL方法中，采用了一些技術來提高相位噪聲的限制檢測器底板，使相位噪聲斜率提高了收斂性——進一步遠離載波。AX5和AX7設備經過優化，可滿足50MHz和2.1GHz載波之間的市場需求頻率。這些設備可以配置為之前指定的Abracon的生產設施。憑借提供業界領先的頻率上限的能力，AX5和AX7解決方案非常適合需要大于200MHz時鐘的應用參考.
Abracon進一步認識到，對需要100至200MHz時鐘的客戶的需求日益增長與基于PLL的AX5和AX7設備相比，具有更小形狀因數的解決方案。這些要求是通常以PCI Express（PCIe）、光收發器、數據存儲和網絡設計為中心。
作為回應，Abracon推出了第三泛音ClearClockTM OSC振蕩器解決方案：AK2、AX3、AK5和AK7系列這些設備使用更安靜的架構，實現卓越的超低均方根抖動性能和業界領先的微型封裝能效.
例如，2.5x2.0x1.0mm AK2 ClearClockTM提供盡可能低的外形典型的均方根抖動性能為117fs@156.25MHz，LVDS輸出格式為+2.5V偏置在遠離載波的12kHz到20MHz帶寬上，最大保證抖動性能為200fs。（見圖2。）
AX3 ClearClockTM有源晶振采用3.2 x 2.5 x 1.0 mm封裝，可提供低于80fs的典型均方根抖動在156.25MHz載波上，LVPECL輸出格式的+3.3V偏置。（參見上一頁的圖3。）
第三泛音設備性能的秘訣在于其架構的簡單性。精心設計第三泛音晶體空白，連同所需載波信號的適當捕獲，確保在感興趣的載波上具有出色的均方根抖動性能。
低成本的ECS音叉晶體優點，對于未知的一切充滿了好奇以及探險精神的ECS公司，面對未知是巨大的挑戰，也是新的機會，為了能夠抓住機會，敢于不斷突破自我的ECS，利用自身的優勢，針對于新興開發專注打磨高性能的石英貼片晶振，同時以追求高質量的產品為榮，持續不斷優化與改進產品，使得其能夠做到快速滿足不同應用程序的需求。
幾乎每個人都至少有幾件普通的家居用品，受到撞擊時會產生共鳴并產生頻率。如果你曾經用你的叉子在酒杯邊上敲了一下來發表演講，你已經在一個共振的表面上創造了一個頻率。
當該表面是制造到一定尺寸的壓電石英晶體時，可以產生一個非常特定的頻率，這是設計界的工程師所熟知的:32.768kHz。這是音叉手表晶體的頻率，簡稱a音叉.
音叉是一種產生32.768千赫頻率的裝置。這個頻率很容易被分割，以測量一秒鐘的脈沖或波。由于這種簡單的數學計算，音叉被用于顯示日期和時間的產品中。
因此，振蕩器中使用的音叉晶體將計時解決方案帶到了人類的水平，因為這個頻率可以通過我們對時間的普遍理解來測量。雖然所有的晶體振蕩器都可以在給定的時間實現特定的功能，但是如果應用程序要求用戶了解那個時間，那么音叉晶體提供所需的精度。
如何使用音叉晶體
1赫茲的頻率正好相當于一秒鐘的脈沖或波。然而，1Hz的晶體必須非常大，使得這種晶體不適合小而有效的電子設備，如現在標志性的石英手表。因此，在任何需要小封裝尺寸無源晶體和人機界面的應用中音叉晶體為工程師提供高精度。
音叉手表晶體存在于許多電子產品中，我們通過它來跟蹤時間。然而，這并不僅限于可穿戴設備和物聯網設備中使用的時鐘顯示器。在振蕩器中使用音叉晶體時，考慮以下用例:
值得注意的是，在上述每個用例中，時序解決方案電路板中使用的音叉晶體可能非常小。這對于設計電子產品的工程師來說是有利的，因為高效、更小、成本更低的元件可以決定是贏得合同還是被其他工程師的產品忽略。
音叉晶體還在很寬的溫度條件下提供穩定的頻率。振蕩器中使用的音叉晶體將經歷最小漂移典型使用案例(例如辦公樓和家庭)所需的溫度范圍。如果需要溫度補償，則領先的晶體振蕩器制造商可以包括溫度補償晶體振蕩器(TCXO)與電路板上的32.768晶體一起控制頻率漂移。
一般來說，用于定時解決方案的石英晶體振蕩器以可承受的價格提供高水平的精度和可靠性。此外，當音叉晶體振蕩器或任何石英晶體元件用于車輛時，它們經過加固處理，以確保在汽車經歷的各種條件下的耐用性和有效性。
JAUCH JXS系列石英晶體說明書，作為高質量元器件供應商之一的JAUCH公司，主要通過向廣泛應用市場提供自身的價值，并為廣大用戶解決在晶體行業所遇到的問題點，以及提供完美的石英晶振解決方案，使得其能夠快速與用戶建立起親密的合作關系，隨著自身對于行業的了解，低成本高質量的產品必然會成為市場的剛需，JAUCH公司便利用自身的資源，專注于打磨高質量的產品，隨之長期積累，以及自身的不懈努力，如今取得不錯的成果，并發布系列優質的產品。
“如果蘋果制造了一臺攪拌機，那就是它”——英美在線新聞門戶網站Mashable一針見血。談到美學和產品設計，攪拌機“米洛”，由立陶宛初創企業米洛電器,離庫比蒂諾的偉大偶像很近。
除了屢獲殊榮的設計，“米洛”背后的技術尤為突出。專利的“磁力空氣驅動”技術是該應用的核心。與其他類似設備相比，“米洛”杯和基站僅通過磁力相互連接；這意味著從安裝在攪拌機底座上的發動機到安裝在杯子里的葉片的動力傳輸，100%是通過這種磁性連接實現的。
由于其創新技術，該公司自2016年成立以來，已從各種投資者那里籌集了約140萬歐元。Jauch Quartz也做出了自己的貢獻:JXS系列的兩個Jauch組件確保了“米洛”控制電子設備的精確計時。
“我們的水晶JXS系列使用AT切割石英坯件。Jauch Quartz的銷售主管Steffen Fritz解釋說:“因此，它們非常適合產生兆赫范圍內的精確頻率。米洛使用兩種不同規格的JXS32壓電石英晶體。Steffen Fritz說:“它們確保攪拌機的啟停功能精確到毫秒。JAUCH JXS系列石英晶體說明書.
“與的關系米洛電器是由我們的立陶宛合作伙伴建立的埃爾格塔斯蒂芬·弗里茨回憶道。從那一刻起，一切都變得非常快。創始人知道他們想要什么，我們能夠立即交付——有時就是這么簡單。"
Quarztechnik小型石英晶體系列，眾享盛譽的Quarztechnik公司，憑借著自身的才智與努力成為實力派制造商，主要向廣泛應用市場提供高品質低損耗的石英晶振為主，隨著自身實力的增長，Quarztechnik開始考慮到擴寬自身的產品線，同時也迎來更多的考驗，以及更大的挑戰，為了能夠突破目前的市場現狀，結合當下的市場需求，Quarztechnik公司匠心打磨一系列高品質的產品，其中主流的石英晶振備受市場的關注，也為廣泛用于提供選擇空間。
“變頻控制產品已經成為我們日常生活中不可或缺的一部分。沒有它們，我們就不能知道準確的時間，洗衣機也不知道衣服什么時候洗好了，在交通中，我們不能安全地左轉，因為轉向燈不起作用。我們很自豪能夠為我們的客戶提供這些重要的元件”，頻率控制產品部門負責人說，他是Quarztechnik的三位常務董事之一。

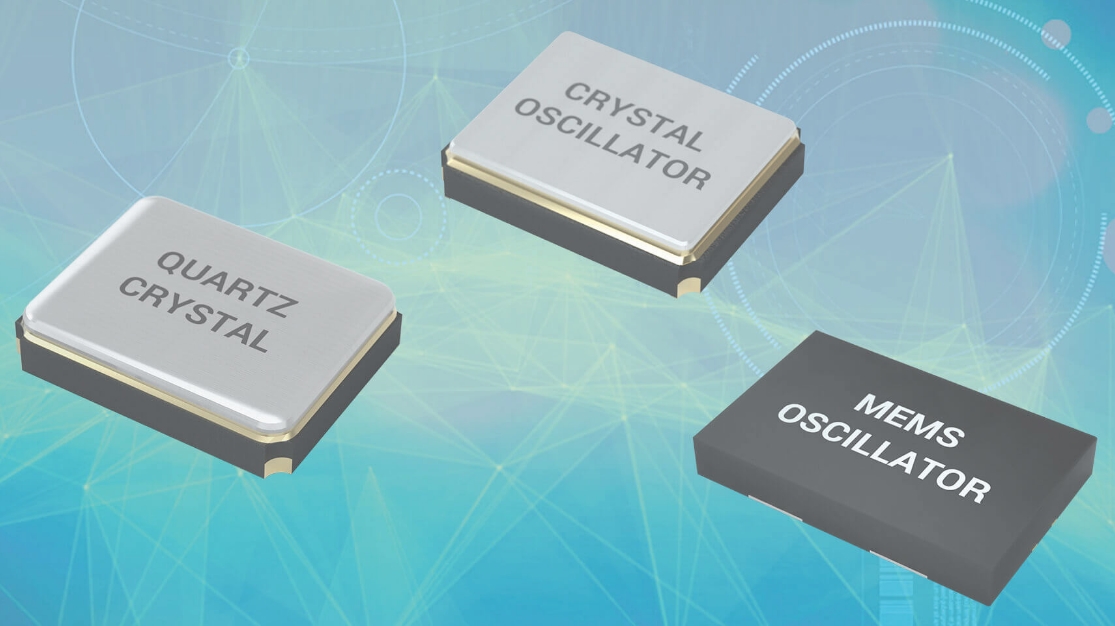

Quarztechnik的頻率控制產品領域包括石英晶體、晶體振蕩器和MEMS振蕩器。我們的頻率控制產品是按照最高質量標準生產的。因此，即使在最極端的條件下和最復雜的應用中，Quarztechnik也能確保可靠的計時。Quarztechnik壓電石英晶體和振蕩器適合廣泛的應用，如醫療技術、汽車、物聯網、無線、智能家居或智能計量。
Quarztechnik可以依靠一個廣泛的頻率元件組合為每種應用提供最佳組件。
石英晶體
千赫石英晶體(音叉石英)和兆赫石英晶體(AT切石英)可在SMD和引腳設計。我們的SMD晶體來自JXS系列是汽車、消費和工業行業的理想選擇。這主要是由于它們的體積小。該系列中最小的標準外殼只有1.6x1.2毫米。另一個因素是我們的無源晶體具有高達10ppm的高頻率穩定性和大量可用頻率。
振蕩器
在晶體振蕩器領域，Quarztechnik系列包括標準晶體振蕩器(XO)、壓控振蕩器(VCXOs)和溫度補償振蕩器(TCXOs)。我們的振蕩器提供不同的輸出，如HCMOS、限幅正弦、PECL或LDV。例如，它們用于通信基礎設施和網絡技術，如以太網。我們的振蕩器系列提供一些特別的東西。振蕩器具有LVDS輸出，用于以低干擾輻射傳輸高頻時鐘的場合。
Ecliptek泛音石英晶體如何工作?，美國日蝕公司是一家集設計和銷售為一體化的元器件制造商，主要向廣泛應用市場提供極其具有價值的石英晶體產品為主，通過自身的努力與拼搏，研發大量高質量低成本石英晶振，同時也保證產品的品質，隨著產品的快速推出市場，并得到廣大用戶的支持與信賴，使得日蝕公司發展日趨強大，而在激烈的市場斗爭之中，日蝕公司不斷調整自我的定位，對于小型化的石英晶體產品有了更多的見解，也十分樂意分享更多關于產品方面的知識，與用戶保持著共同成長，也因此吸引了更多同頻的合作伙伴加入日蝕公司。
在當今世界，快速流暢的數據傳輸至關重要。網絡和服務器系統被設計成以閃電般的速度處理和轉發信息。為了實現這一點，許多應用依賴于三位數兆赫茲(MHz)范圍內的頻率。
這樣高的頻率是不能用AT晶體的基音產生的。盡管石英盤具有40到50兆赫基頻是可行的它們的生產涉及相當大的努力和相應的成本。因此，“泛音晶體”通常用于20兆赫以上的頻率。
每個石英坯都有其基本頻率。除了這個“基音”，每個石英盤還有幾個泛音。當電壓施加在石英上時，石英以其基本音調振蕩。它的泛音也在這個過程中被觸發，但它們的信號明顯弱于基音。事實上，在大多數情況下，泛音信號只會產生正常的相位噪聲。Ecliptek泛音石英晶體如何工作?
通過振蕩器電路的巧妙構造，可以激勵石英的泛音而不是基音。因此，為了放大石英的泛音信號，在振蕩器電路中增加了一個附加的諧振電路。
這項技術允許工程師從壓電石英晶體中“擠出”遠高于其基頻的頻率。例如，如果石英以20MHz的基音振蕩，第三泛音以60MHz振蕩，第五泛音以100MHz振蕩。由于振蕩器電路的電子特性，泛音只能在奇數整數范圍內被激發。
剩下的問題是關于泛音石英振蕩的形狀。你可以把泛音振蕩想象成晶體基波振蕩的倍數。

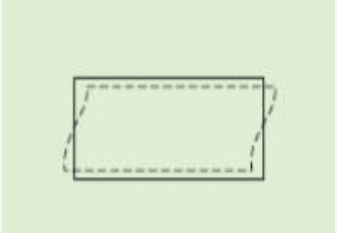

厚度剪切振子在其基音中的振蕩
讓我們拿著厚度剪切振蕩器舉個例子:在電壓下，石英的頂部和底部在基音中向相反的方向移動。但是在泛音中，不僅是石英的上下兩面在振蕩，它內部的分子層也在振蕩。這些層也向相反的方向移動，就像水晶在基礎音調中的頂部和底部一樣。石英貼片晶振不僅在它的外部振動，也可以說“在它自身”振動。
形象地說，人們可以把泛音石英想象成一個連接在長鏈上的鐘擺。在基音中，只有鐘擺會擺動，但在泛音中，每個鏈節也會擺動。
受泛音驅動的石英可以產生頻率高達250MHz，從而為通信技術中的快速數據傳輸創造了完美的基礎。
