什么是差分輸出?差分晶振具有低電平,低功耗等功能,低電流電壓可達到低值1V,工作電壓在2.5V-3.3V,低抖動差分晶體振蕩器是目前行業中具有高要求,高技術的石英晶體振蕩器,差分晶振,相較于普通晶振而言,低電流電壓可達到低值1V,工作電壓在2.5V-3.3V,是普通貼片晶振所不能夠達到的,差分晶振具有低電平,低抖動,低功耗等特性.

■差分輸出用來自晶體振蕩器的兩個不同的輸出信號,這兩個信號相位恰好相反.

特長

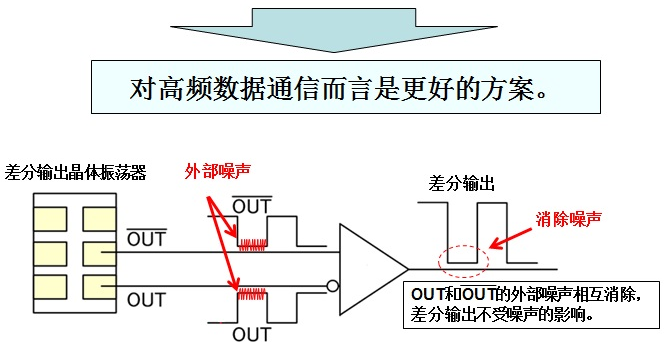

■對有線數據通信有更好的抗噪聲干擾力.

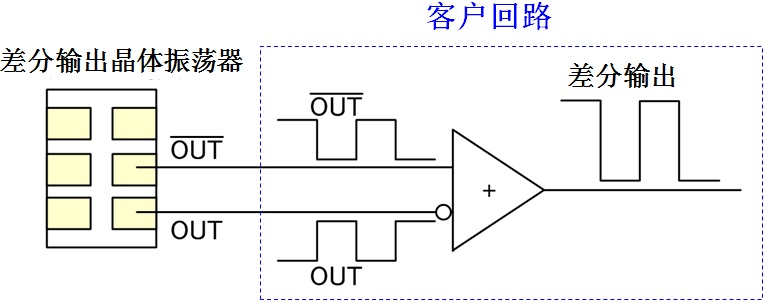

■提供石英晶體振蕩器的低振幅給客戶的回路.

(雙振幅在客戶的回路上是可用的）

差分晶體振蕩器來自兩個不同的輸出信號

主要的應用

差分晶體振蕩器的應用領域

用于高頻數據通信

主要協議是PCI Express

PCI Express
是數據通信標準中的一種，特別用于高級圖形板卡。

PCI Express被用于電腦，目前也被用于汽車高速數據傳送。

輸出水平和波形

	CMOS	LVPECL	LVDS	HCSL
輸出波形
VOH	0.9VCC以上 (2.97V以上)	V CC -1.025至V CC -0.88 （2.275至2.42V）	1.6V以下	0.66至0.85V
VOL	0.1VCC以下 (0.33V以下)	V CC -1.81至V CC -1.62 （1.49至1.68V）	0.9V以上	-0.15至0.15V
當前消費	典型。10.5mA （F 0 = 120MHz）	典型。45.5mA （F 0 = 125MHz）	典型。24.0mA （F 0 = 100MHz）	典型。32.5mA （F 0 = 100MHz）
測試電路
應用		基站，SONET / SDH 以太網 路由器，Tranceiver 光終端器	CCD相機（汽車）， FPGA，以太網 Sattelite為基礎的地面通信設備	PC，GPS導航（PCIe）娛樂（PCIe）攝像頭，以太網

* + 3.3V電源電壓。

產品線(3.2x2.5mm)

符合AEC-Q200符合PCI Express 3.0 (NP3225SC)

模型	頻率。范圍	產量	供電電壓	當前消費	相位抖動（mA）（12k至20MHz），156.25MHz	產品細節
NP3225SA	100至175MHz	LVPECL	+ 2.5V或+ 3.3V	最大。60毫安	Typ.90fs	PDF
NP3225SB	100至175MHz	LVDS	+ 2.5V或+ 3.3V	最大。40毫安	Typ.100fs	PDF
NP3225SC	100至175MHz	HCSL	+ 2.5V或+ 3.3V	最大。50毫安	Typ.85fs	PDF

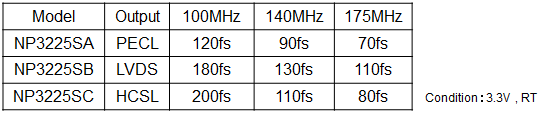

相位噪聲/相位抖動

相位噪聲:typ.

相位抖動(12kHzto20MHz)

差分晶體振蕩器來自兩個不同的輸出信號

差分石英晶體振蕩器,差分晶振使用于網絡路由器,SATA,光纖通信,10G以太網,超速光纖收發器,網絡交換機等網絡通訊設備中.網絡設備對高標準參考時鐘的需求尤其突出,要求做為系統性能重要參數的相位抖動具備低抖動特征.使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾(EMI)是高度免疫的.差分石英晶振滿足市場需求,實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性.
