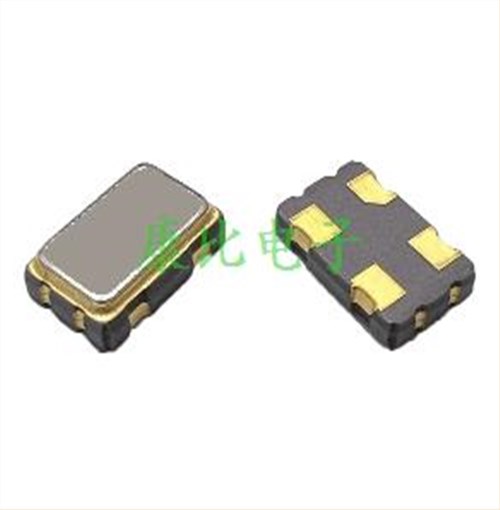

QM5545LEV - 75.0M作為Pletronics出品的進口數字視頻晶振,在數字視頻領域展現出卓越性能。其75.0MHz的標稱頻率,為數字視頻設備的高效運行提供了穩定且精準的時鐘基準。該進口晶振選用優質石英材料,結合先進制造工藝,在 - 40℃至 + 85℃的寬溫度范圍內,能將頻率偏差嚴格控制在極小范圍,確保卓越的頻率穩定性,滿足數字視頻設備在不同環境下的工作需求。5032貼片晶振的封裝形式,不僅實現了體積的緊湊化,便于在電路板上進行高密度安裝,適應現代數字視頻設備小型化、集成化的發展趨勢,還具備良好的散熱性能和電氣性能,提升了晶振在復雜電路環境中的穩定性和抗干擾能力。
作為數字視頻晶振,QM5545LEV - 75.0M石英晶振在各類數字視頻設備中發揮著關鍵作用。在高清電視、顯示器、投影儀等設備中,它為視頻信號的處理、傳輸和顯示提供精確的時鐘同步,確保圖像和聲音的高質量輸出,使觀眾能夠享受到流暢、清晰的視覺體驗。在視頻監控系統中,該晶振為攝像頭、視頻編碼器和解碼器等設備提供穩定的時鐘信號,保證視頻數據的準確采集、編碼和傳輸,助力實現高效的監控功能。
Pletronics Crystal對QM5545LEV - 75.0M的品質把控極為嚴格。從原材料的精心篩選,到先進的切割、研磨和封裝工藝,每一個環節都遵循嚴格的質量標準。經過高低溫循環、濕度、振動及沖擊等一系列嚴苛測試,確保晶振在各種復雜環境下都能穩定工作,為數字視頻設備的長期穩定運行提供可靠保障。無論是在對畫質要求極高的專業影視制作設備,還是在廣泛應用的消費級數字視頻產品中,QM5545LEV - 75.0M都憑借其卓越的性能、可靠的品質,成為數字視頻領域理想的時鐘源選擇,為數字視頻技術的發展提供有力支持。
QM5545LEV-75.0M,數字視頻晶振,Pletronics振蕩器,5032石英貼片,進口QM55L晶振

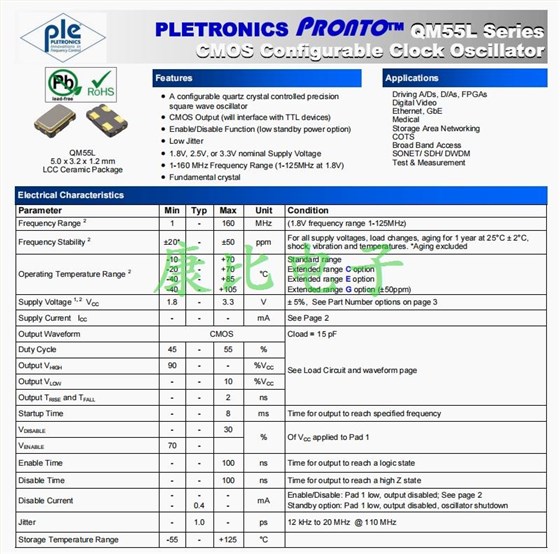

Parameter | Min | Typ | Max | Unit | ||
Frequency Range2 | 1 | - | 160 | MHz | ||
Frequency Stability2 | ±20* | - | ±50 | ppm | ||
Operating Temperature Range2 |
-10 -20 -40 -40 |
- - - - |
+70 +70 +85 +105 |
°C | ||
Supply Voltage1, 2VCC | 1.8 | - | 3.3 | V | ||
Supply Current ICC | - | - | - | mA | ||
Output Waveform | CMOS輸出晶振 | |||||
Duty Cycle | 45 | - | 55 | % | ||
Output VHIGH | 90 | - | - | %VCC | ||
Output VLOW | - | - | 10 | %VCC | ||
Output TRISEand TFALL | - | - | 2 | ns | ||
Startup Time | - | - | 8 | ms | ||
VDISABLE | - | - | 30 | % | ||
VENABLE | 70 | - | ||||
Enable Time | - | - | 100 | ns | ||
Disable Time | - | - | 100 | ns | ||
Disable Current |
- - |
- 0.4 |
- - |
mA | ||
Jitter | - | 1.0 | - | ps | ||
Storage Temperature Range | -55 | - | +125 | °C |
QM5545LEV-75.0M,數字視頻晶振,Pletronics振蕩器,5032石英貼片,進口QM55L晶振
QM5545LEV-75.0M,數字視頻晶振,Pletronics振蕩器,5032石英貼片,進口QM55L晶振
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間)。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
