日本大河晶振公司開發了新的晶體振蕩器,“fcxo 05d”( 2520尺寸)、“fcxo 06d”( 2016尺寸)和“fcxo 07d”( 1612尺寸:最小的世界上的晶體振蕩器)。這些新的32.768kHz時鐘振蕩器不僅可以超低工作電流消耗與典型音叉晶體振蕩器相當,但頻率更高溫度特性比音叉晶體振蕩器在寬溫度范圍內的溫度特性好。
新型32.768kHz超低功耗溫度特性晶體時鐘振蕩器,非常適合智能儀表、可穿戴設備、物聯網傳感器、工業控制器和嵌入式設備。
如今的電子設備,如新一代智能手機、可穿戴設備和智能儀表,都需要能夠以更低的電流消耗提供精確穩定振蕩的時鐘源。為滿足這種需求,RIVER eleec曾于2013年12月推出兩個時鐘晶體振蕩器“fcxo 05c”和“fcxo 06c”(以下簡稱“Cseries”)。“Cseries”支持緊頻率通過振蕩器電路對ATcut晶體毛坯的頻率進行分頻,在kHzrange頻率(包括32.768 kHz )下的容差。
除了這個“Cseries”,RIVER eleec現在開發了新的32.768K晶體振蕩器,“fcxo 05d”、“fcxo 06d”和“fcxo 07d”,以滿足日益增長的對更少電流消耗的需求。她們將這些新型振蕩器的電流消耗降低到等于或小于“Cseries”的1 / 5,實現了與音叉晶體振蕩器相媲美的超低電流消耗。此外,“fcxo 07d”作為世界上最小的石英晶體振蕩器,這些新型振蕩器將有助于小型化以及未來電子設備的多功能性。
用RIVER eleec專有的“電子束密封”密封陶瓷包裝和金屬蓋技術上,新振蕩器保證了高的基本性能和優良的可靠性。此外,這些振蕩器都是環保的,因為它們是rohcompliant,并且支持回流配置用于無鉛焊料。
產品類型
表面貼片晶振裝晶體振蕩器
Prodcut名稱(大小)

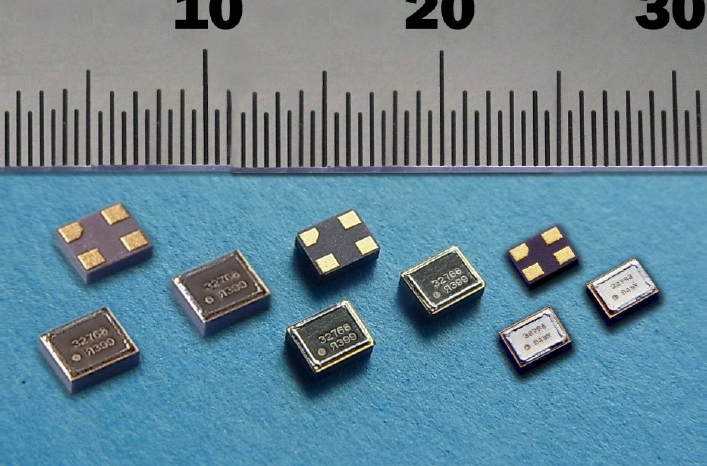

fcxo 05d ( 2.5×2.0×0.9 mm )
fcxo 06d ( 2.0×1.6×0.8 mm )
fcxo 07d ( 1.6×1.2×0.7 mm :世界上最小的振蕩器)
特性
2。使用ATcut晶體坯料能夠在寬溫度范圍內獲得優異的頻率溫度特性
3。超低電流消耗可與調諧工作晶體振蕩器媲美(最大0.01毫安。:等于或小于“Cseries”的五分之一)
4。理想的作為惡劣溫度環境中的時鐘源,例如戶外設備和汽車時鐘(由于其超低電流消耗,它們也可用于電池供電設備)
5。寬工作電壓范圍( + 1.6至+ 3.63 V )
6。方波輸出
7。陶瓷包裝和金屬蓋確保高可靠性
8。無鉛回流焊
9。羅康茲牌,全無鉛更多
標準規格
|
fcxo 05d
|
fcxo 06d
|
fcxo 07d
|
大小
|
2.5×2.0×0.9毫米
|
2.0×1.6×0.8毫米
|
1.6×1.2×0.7毫米
|
標稱頻率(典型值。(同上)
|
32.768千赫
|
||
電流消耗
|
最大0.01毫安。最大0.03毫安。最大0.03毫安。
|
||
頻率公差
|
可從7 ppm獲得
|
||
工作溫度范圍
|
- 40至+ 85°C
|
||
頻率與溫度特性(參見+ 25°C )
|
可從15 ppm ( 40至+ 85°C )獲得
|
康比電子定制規格,如頻率32.768kHz以外的頻率和更寬的溫度范圍,可根據要求提供。
