日本電波工業株式會社NDK晶振成立至今,已經成為提供電子業必不可少的,在豐富用途被廣泛使用的晶體元器件產品以及應用水晶技術的傳感器等新的高附加價值產品的頻率綜合生產廠家,正以企業的繼續成長為目標而努力著,主要經營范圍:石英晶體諧振器,石英晶體振蕩器等晶體元器件應用器件,人工水晶及芯片等的晶體相關產品的制造與銷售.下面介紹一款的耐高溫的NZ2520SHA晶振產品.
特征
適合于安全類車載用途的高品質,高信賴性設計
可對應-40～+125℃的寬溫范圍耐高溫晶振
尺寸2.5×2.0mm,高度0.9mm,重量0.02g,小型,量輕.
起振時間可短于音叉型晶體諧振器(Typ.1ms).
符合AEC-Q100/200標準.
規格
| 型名 | NZ2520SHA | ||||
|---|---|---|---|---|---|
| 輸出規格 | CMOS | ||||
| 額定頻率 (kHz) | 32.768 | ||||
| 尺寸大小 (L×W×H : mm) | 2.5 × 2.0 × 0.9 | ||||
| 綜合頻率允許偏差 | Max. ±100×10-6 | Max. ±50×10-6 | Max. ±50×10-6 | ||
| 工作溫度范圍 (°C) | -40 to +125 | -40 to +105 | -40 to +85 | ||
| 儲存溫度范圍 (°C) | -55 to +125 | ||||
| 電源電壓 [VCC] (V) | +1.8 to +3.3 | ||||
|
消費電流
Max.
|
工作時 (μA) | +25°C | 220 to 260 | ||
| 斷開時 (μA) | +25°C | 20 | |||
| VOL Max. / VOH Min. (V) | 0.1 VCC / 0.9 VCC | ||||
| Tr Max. / Tf Max. (ns) | 200 / 200 (at 0.1VCC to 0.9VCC) | ||||
| 波形對稱 Min. to Max. (%) | 45 to 55 (at 0.5VCC) | ||||
| 負載電容 (CL) Max. (pF) | 15 | ||||
| 起振時間 Max. (ms) | 4 (Typ. 1ms) | ||||
| 老化率 Max. | ±5×10-6 (+25°C, 第一年) | ||||
| 停振功能 | 可支持（三態） | ||||
規格料號
如咨詢,采購本網站登載的標準規格品時,請告知需要的"型名","頻率"以及"規格料號(如下表)".
|
綜合頻率
允許偏差
|
工作溫度范圍
（°C）
|
電源電壓（V） | |||
|---|---|---|---|---|---|
| +1.8±0.18 | +2.5±0.25 | +3.0±0.3 | +3.3±0.33 | ||
| ±100×10-6 | -40 to +125 | NSC5222A | NSC5222B | NSC5222C | NSC5222D |
| ±50×10-6 | -40 to +105 | NSC5223A | NSC5223B | NSC5223C | NSC5223D |
| ±50×10-6 | -40 to +85 | NSC5224A | NSC5224B | NSC5224C | NSC5224D |
如需除此以外的規格,請向我們咨詢.

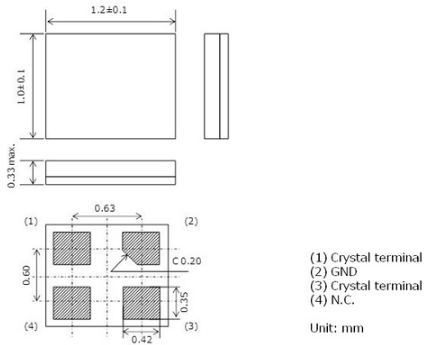

外形尺寸

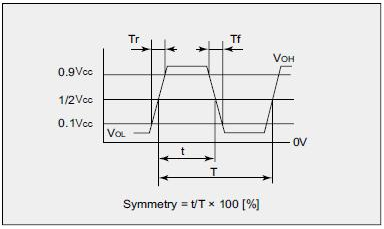

輸出波形
