Connor Winfield恒溫晶體振蕩器系列編碼,Connor Winfield是美國一家尖端的元器件供應商,致力于為用戶提供完美的晶振解決方案,在幫助用戶的同時實現自我的價值,隨著行業發展需求的變化,Connor Winfield的高穩定性OH300級數的頻率非常精確標準,適用于蜂窩基站工作站、測試設備、同步以太網、VSAT和STRATUM 3E應用程序這些獨特的OCXO/VCOXO有源晶體振蕩器提供頻率穩定性在±5ppb至±50ppb的范圍內,超過商業、擴展商業或工業溫度范圍。權力要求比商業版高1.1W溫度范圍和1.5W預熱后的工業溫度范圍。此外,實現了卓越的老化通過使用泛音SC切割晶體。OH300系列提供CMOS邏輯或正弦波輸出以及電壓受控選項。這些振蕩器提供出色的相位噪聲,關于頻率要求。Allan方差規格被評定為主要參考標準。預熱時間約為5分鐘至最終頻率的0.10ppm。
在傳統的OCXO中,為了提高頻率穩定性,環境溫度的影響實際上是通過將整個振蕩器封裝在保持恒定高溫的“烤箱”中而消除。像傳統的OCXO往往體積大、價格高且耗電,Connor Winfield開發了OH300系列微型OCXO。
在微型OCXO中,微型恒溫晶體振蕩器保持在近似恒定的溫度略高于規定的工作溫度范圍,例如,對于運行溫度范圍為-40°至+85°C。然后將整個組件視為TCXO和溫度掃描在工廠進行,并且用校正曲線對每個設備進行編程。這導致振蕩器在-40°至+85°C范圍內的典型穩定性優于±50ppb。這意味著每個設備都經過了測試在溫度室內的整個操作溫度范圍內。規定的工作溫度我們的數據表是OCXO附近空氣的數據表。因為恒溫晶振沒有嚴格的傳統OCXO所要求的溫度要求,它可以以較低的成本和更小的包裝。
請注意,OCXO附近的熱源可能會使電路板溫度高于空氣溫度。如果OCXO的內部溫度由于客戶模塊內的對流加熱,OCXO將不再保持其穩定性。這個可以即使OCXO外部的空氣溫度仍低于OCXO的最大運行溫度,也會發生溫度.
重要的是要意識到,熱量雖然通常被認為是一種不需要的副產品,但它會產生OCXO的穩定性。如果電路板溫度保持在最高工作溫度以下無需冷卻設備&事實上,冷卻可能會對其中短期穩定性不利。
原廠代碼
品牌
型號
頻率
工作溫度
ML602-024.576M
Connor-Winfield
ML602
24.576MHz
-40°C ~ 85°C
ML602-024.576M
Connor-Winfield
ML602
24.576MHz
-40°C ~ 85°C
TL602-020.0M
Connor-Winfield
TL602
20MHz
-40°C ~ 85°C
TL602-020.0M
Connor-Winfield
TL602
20MHz
-40°C ~ 85°C
TL602-020.0M
Connor-Winfield
TL602
20MHz
-40°C ~ 85°C
DOT050V-010.0M
Connor-Winfield
DOT050V
10MHz
0°C ~ 70°C
DOT050V-010.0M
Connor-Winfield
DOT050V
10MHz
0°C ~ 70°C
DOT050V-010.0M
Connor-Winfield
DOT050V
10MHz
0°C ~ 70°C
DOT050V-019.2M
Connor-Winfield
DOT050V
19.2MHz
0°C ~ 70°C
DOT050V-019.2M
Connor-Winfield
DOT050V
19.2MHz
0°C ~ 70°C
DOT050V-019.2M
Connor-Winfield
DOT050V
19.2MHz
0°C ~ 70°C
DOT050V-020.0M
Connor-Winfield
DOT050V
20MHz
0°C ~ 70°C
DOT050V-020.0M
Connor-Winfield
DOT050V
20MHz
0°C ~ 70°C
DOT050V-020.0M
Connor-Winfield
DOT050V
20MHz
0°C ~ 70°C
DOT050F-010.0M
Connor-Winfield
DOT050F
10MHz
0°C ~ 70°C
DOT050F-010.0M
Connor-Winfield
DOT050F
10MHz
0°C ~ 70°C
DOT050F-010.0M
Connor-Winfield
DOT050F
10MHz
0°C ~ 70°C
DOC052V-010.0M
Connor-Winfield
DOC
10MHz
-40°C ~ 85°C
DOC052V-010.0M
Connor-Winfield
DOC
10MHz
-40°C ~ 85°C
DOC052V-010.0M
Connor-Winfield
DOC
10MHz
-40°C ~ 85°C
OH300-71003SV-010.0M
Connor-Winfield
OH300
10MHz
-20°C ~ 70°C
OH300-71003SV-010.0M
Connor-Winfield
OH300
10MHz
-20°C ~ 70°C
OH300-71003SV-010.0M
Connor-Winfield
OH300
10MHz
-20°C ~ 70°C
OH300-50503CV-020.0M
Connor-Winfield
OH300
20MHz
0°C ~ 70°C
OH300-50503CV-020.0M
ConnorWinfield晶振
OH300
20MHz
0°C ~ 70°C
OH300-50503CV-020.0M
Connor-Winfield
OH300
20MHz
0°C ~ 70°C
OX9143S3-020.0M
Connor-Winfield
OX914xS3
20MHz
-40°C ~ 85°C
OX9143S3-020.0M
Connor-Winfield
OX914xS3
20MHz
-40°C ~ 85°C
OX9143S3-020.0M
Connor-Winfield
OX914xS3
20MHz
-40°C ~ 85°C
DGOF5S3-020.0M
Connor-Winfield
DGOF
20MHz
0°C ~ 70°C
DOC020F-020.0M
Connor-Winfield
DOC
20MHz
0°C ~ 70°C
DOC020F-020.0M
Connor-Winfield
DOC
20MHz
0°C ~ 70°C
DOC020F-020.0M
Connor-Winfield
DOC
20MHz
0°C ~ 70°C
DGOF5S3-010.0M
Connor-Winfield
DGOF
10MHz
0°C ~ 70°C
CWX823-010.0M
Connor-Winfield
CWX823
10MHz
-20°C ~ 70°C
CWX823-010.0M
Connor-Winfield
CWX823
10MHz
-20°C ~ 70°C
CWX823-010.0M
Connor-Winfield
CWX823
10MHz
-20°C ~ 70°C
CWX823-029.4912M
Connor-Winfield
CWX823
29.4912MHz
-20°C ~ 70°C
CWX823-029.4912M
Connor-Winfield
CWX823
29.4912MHz
-20°C ~ 70°C
CWX823-029.4912M
Connor-Winfield
CWX823
29.4912MHz
-20°C ~ 70°C
CWX813-001.544M
Connor-Winfield
CWX813
1.544MHz
-20°C ~ 70°C
CWX813-001.544M
Connor-Winfield
CWX813
1.544MHz
-20°C ~ 70°C
CWX813-001.544M
Connor-Winfield
CWX813
1.544MHz
-20°C ~ 70°C
CWX813-016.384M
Connor-Winfield
CWX813
16.384MHz
-20°C ~ 70°C
CWX813-016.384M
Connor-Winfield
CWX813
16.384MHz
-20°C ~ 70°C
CWX813-016.384M
Connor-Winfield
CWX813
16.384MHz
-20°C ~ 70°C
CWX813-072.0M
Connor-Winfield
CWX813
72MHz
-20°C ~ 70°C
CWX813-072.0M
Connor-Winfield
CWX813
72MHz
-20°C ~ 70°C
CWX813-072.0M
Connor-Winfield
CWX813
72MHz
-20°C ~ 70°C
CWX813-014.31818M
Connor-Winfield
CWX813
14.31818MHz
-20°C ~ 70°C
CWX813-014.31818M
Connor-Winfield
CWX813
14.31818MHz
-20°C ~ 70°C
CWX813-014.31818M
Connor-Winfield
CWX813
14.31818MHz
-20°C ~ 70°C
CWX813-015.36M
Connor-Winfield
CWX813
15.36MHz
-20°C ~ 70°C
CWX813-015.36M
Connor-Winfield
CWX813
15.36MHz
-20°C ~ 70°C
CWX813-015.36M
Connor-Winfield
CWX813
15.36MHz
-20°C ~ 70°C
CWX813-045.0M
Connor-Winfield
CWX813
45MHz
-20°C ~ 70°C
CWX813-045.0M
Connor-Winfield
CWX813
45MHz
-20°C ~ 70°C
CWX813-045.0M
Connor-Winfield
CWX813
45MHz
-20°C ~ 70°C
D75F-013.0M
Connor-Winfield
D75F
13MHz
0°C ~ 70°C
D75F-013.0M
Connor-Winfield
D75F
13MHz
0°C ~ 70°C
D75F-013.0M
Connor-Winfield
D75F
13MHz
0°C ~ 70°C
D75F-019.44M
Connor-Winfield
D75F
19.44MHz
0°C ~ 70°C
D75F-019.44M
Connor-Winfield
D75F
19.44MHz
0°C ~ 70°C
D75F-019.44M
Connor-Winfield
D75F
19.44MHz
0°C ~ 70°C
TB514-052.0M
Connor-Winfield
TB
52MHz
0°C ~ 70°C
TB514-052.0M
Connor-Winfield
TB
52MHz
0°C ~ 70°C
TB514-052.0M
Connor-Winfield
TB
52MHz
0°C ~ 70°C
TB514-054.0M
Connor-Winfield
TB
54MHz
0°C ~ 70°C
TB514-054.0M
Connor-Winfield
TB
54MHz
0°C ~ 70°C
TB514-054.0M
Connor-Winfield
TB
54MHz
0°C ~ 70°C
TB524-080.0M
Connor-Winfield
TB
80MHz
0°C ~ 70°C
TB524-080.0M
Connor-Winfield
TB
80MHz
0°C ~ 70°C
TB524-080.0M
Connor-Winfield
TB
80MHz
0°C ~ 70°C
TB512-054.0M
Connor-Winfield
TB
54MHz
0°C ~ 70°C
TB512-054.0M
Connor-Winfield
TB
54MHz
0°C ~ 70°C
TB512-054.0M
Connor-Winfield
TB
54MHz
0°C ~ 70°C
T604-019.44M
Connor-Winfield
T
19.44MHz
-40°C ~ 85°C
T604-019.44M
Connor-Winfield
T
19.44MHz
-40°C ~ 85°C
T604-019.44M
Connor-Winfield
T
19.44MHz
-40°C ~ 85°C
T100F-019.2M
Connor-Winfield
T100/200
19.2MHz
0°C ~ 70°C
T100F-019.2M
Connor-Winfield
T100/200
19.2MHz
0°C ~ 70°C
T100F-019.2M
Connor-Winfield
T100/200
19.2MHz
0°C ~ 70°C
T100V-019.2M
Connor-Winfield
T100/200
19.2MHz
0°C ~ 70°C
T100V-019.2M
Connor-Winfield
T100/200
19.2MHz
0°C ~ 70°C
T100V-019.2M
Connor-Winfield
T100/200
19.2MHz
0°C ~ 70°C
從項目開始就咨詢制造商,并在發展有一個評估委員會可以協助OH300 OCXO的臺架測試。這塊木板可以容納各種包格式選項。Connor Winfield恒溫晶體振蕩器系列編碼.

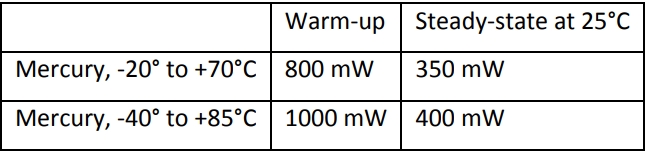

建議使用本地電源調節器將設備與外部電源噪聲隔離來源。本地電源的尺寸必須能夠處理裝置微型OCXO的預熱功耗受下表限制:
建議使用靠近設備的10uF電容器對OCXO的電源進行解耦。
在規定了電壓控制的情況下,重要的是要意識到典型的靈敏度為+8ppm/V控制電壓中的小誤差可能導致相當大的頻率誤差。正因為如此控制電壓需要連接到OCXO的接地附近,因為接地引線阻抗可能引入由流過它的相對大的電流引起的電壓(=頻率)誤差。
在穩態條件下,OCXO將按照規范執行。在“預熱”期,包括振蕩器及其安裝電路板,在一定條件下具有恒定的溫度和氣流。對于漂移合規性測試,建議將在開始測量之前,板至少保持24小時(如果最近焊接了零件,則為48小時)并保持溫度變化在±1°C范圍內(除非相關標準另有規定)。
OCXO外部溫度的變化將導致到加熱器,因為烤箱正在努力保持溫度。這是一個臨界阻尼閉環系統響應將滯后于外部刺激,導致相位和頻率變化(即頻率漂移)。
因此,最好將外部溫度波動保持在最低限度。主要原因溫度波動是指當風扇以不同的速度運行或使用時,氣流量的變化間歇性地。
溫度變化的另一個來源是OCXO附近的電路接通時間歇性地。這會產生足夠的熱量來擾亂熱平衡。最好保留這樣的電路遠離振蕩器。
由于無需冷卻OCXO晶體振蕩器,因此可以通過將其與環境熱隔離。兩個重要因素是電路板布局和氣流。
應用標準射頻實踐,保持軌道短,并將振蕩器放置在定時電路附近。使用規范中詳細說明的推薦焊盤布局。而地面和電源平面的使用通常情況下,為了避免熱能損失,不應使用這些平面(銅澆注)在任何層中的OCXO下面。出于同樣的原因,不要在OCXO下方布置任何軌道地區建議將該禁區擴大到振蕩器尺寸之外至少一個量相當于所用板材的厚度。例如,如果在2mm厚的多層板,軌道和平面的禁區應至少為13.7x11.5mm。軌道連接到焊盤的寬度應小于1mm,以避免將熱量從OCXO傳導出去并且不應連接到禁區內的任何層。為了進一步最大限度地減少OCXO和板——建議在OCXO周圍的板上切割1-2mm寬的插槽。如果不是如果有可能實施這些建議,請聯系Rakon討論潛在的替代解決方案。
為了滿足規范要求,OCXO必須屏蔽氣流。將振蕩器放置在空氣流動的地方是低??梢允褂酶叩牟考驒C械部件來局部屏蔽振蕩器。

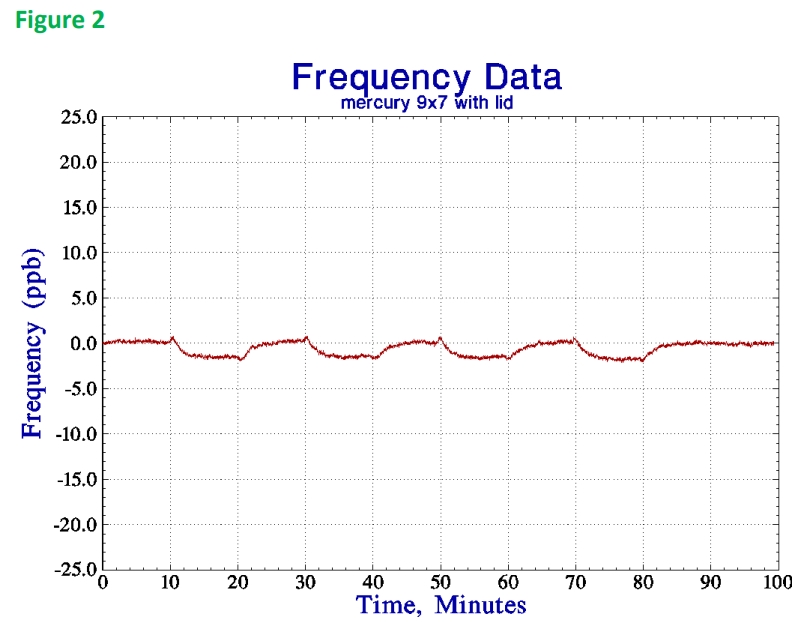

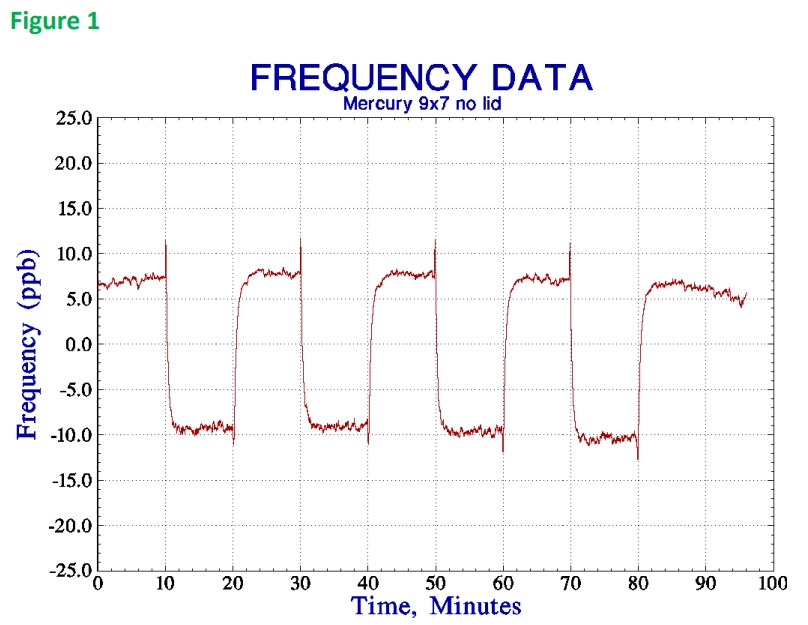

如果這是不可能的,或者屏蔽不夠,可以在OCXO上放置塑料或金屬蓋。是的建議蓋子在振蕩器上方和周圍留出至少幾毫米的氣隙。這個下圖顯示了間歇性關閉和打開時氣流(1m/s)的影響。圖1顯示汞在沒有屏蔽的情況下的性能,圖2顯示了帶有通風罩的相同設備。
Connor Winfield可以提供以下通風罩,以保護設備免受氣流的影響
蓋子需要用粘合劑固定。適用于將部件粘合到印刷電路上的任何粘合劑可以使用板。例如Loctite 3220和Epotek TJ1104-LH(以前稱為Epotek 102-104)。這些示例僅供參考——用戶仍有責任評估適用性。對于粘合劑的正確使用請參閱制造商的技術數據表和材料安全數據床單.
這些零件適用于回流焊接,工藝與包括在規格請注意,產品是非密封的,清潔后可能會截留清潔液。我們有不建議清潔本產品,因為截留的水分和/或殘留物可能會降低性能。
