OCXO晶振是由恒溫槽控制電路和振蕩器電路構成的,通常人們是利用熱敏電阻"電橋"構成的差動串聯放大器,來實現溫度控制.是利用恒溫槽使晶體振蕩器中石英晶體諧振器的溫度保持恒定,將由周圍溫度變化引起的振蕩器輸出頻率變化量削減到最小的石英晶體振蕩器.同時也被譽為"高檔振蕩器"在振蕩器中算是比較高檔的,同時也是具備了高的精度和穩定性.也是當前火熱的5G通信的優先選擇對象.
通過EmeraldPlatform,SiTime(銷售:SESpezial-Electronic)為5G基礎設施設備的關鍵時序要求提供了解決方案.與石英基溶液相比,它對振動的敏感性低20倍.
OCXO(烤箱控制晶體振蕩器)在定時精度方面無與倫比.但是,基于石英晶振的版本對振動,溫度變化和其他環境干擾非常敏感.特別是,這會顯著影響5G網絡的性能,降低其可用性并破壞關鍵任務服務,例如駕駛員輔助系統(ADAS).因為隨著移動網絡向5G和邊緣計算網絡的轉換,運營商需要更加精確的無線電設備同步.

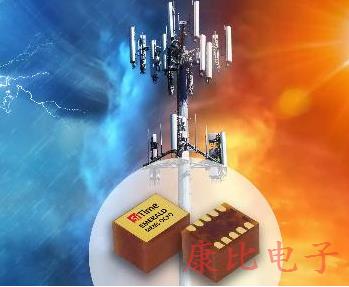

新的MEMS時序解決方案SITIME晶振公司的翡翠平臺,5G基礎設施的運營商應該使用他們的系統在未來,即使在惡劣的環境條件,并能提供可靠的關鍵任務服務.的專有MEMS技術具有可編程模擬組件,創新的設計和強大的算法相結合,確保它們超越現有石英系的解決方案,例如在振動性方面高達因子20的耐濕性熱控制的MEMS OCXO SiTime的由.DELTA.F/AT±50PPT/K(典型值)的一動態穩定性尤其表征,Allan方差的在氣流2?10-11(ADEV).與傳統的石英基OCXO相比,9mmx7mmx6.5mmEmeraldOCXO對PCB布局也沒有限制.例如,它們不需要任何機械屏蔽來進行隔熱.片上穩壓器無需外部LDO或鐵氧體磁珠.
可編程模擬架構允許系統設計人員自由選擇1MHz至220MHz貼片晶振之間的任何頻率.此外,SiTime最新的具有LVCMOS和削波正弦波的MEMS時序產生提供了兩種輸出類型.目前報價包括SiT5711和SiT5712兩個組件.現在可以為合格的客戶提供樣品,例如通過SESpezial-Electronic.從2019年第二季度開始,將有更多的數量.
在不久的將來翡翠OCXO晶振可用到105℃,并用于編程的串行I²C接口,即使在擴展的溫度范圍-40℃至95℃,和-40℃下,
