頻率:13.500~160.000MHZ

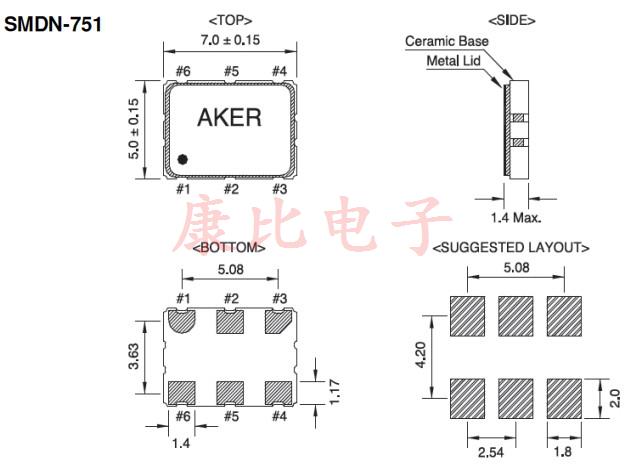

尺寸:7.0x5.0mm
AKER高質量晶振,SMDN-751有源晶振,低相位噪聲晶振,差分晶振常見的是3225晶振,5032晶振,7050晶振三種封裝尺寸,SMDN-751系列是7050體積的差分晶振.均為較高的頻率點,支持LVDS輸出方式,電源電壓范圍1.8V/2.5V/3.3V,振蕩啟動時間在電源電壓最低時,所需時間為0秒.差分晶振具有性能強,精密穩定,低電壓的特征,普遍用于對于高速網絡要求的應用.
AKER晶振科技成立于西元1990年,主要從事石英元件產品的研發、包含石英晶體,貼片晶振,耐高溫晶振,有源晶振,石英晶體振蕩器,壓控溫補晶振,差分晶振等制造及銷售。擁有深厚的研發技術底蘊,為晶體振蕩器之專業制造公司。深耕臺灣、布局全球。在美國與中國大陸均設有據點,提供客戶最及時的服務,朝客戶導向目標邁進。科技不斷的進步,安碁科技亦不斷提升技術服務。透過與客戶緊密的互動,了解客戶需求,提供客戶全方位的技術支援─Total Solution; 貫徹安碁誠信為首、專業化客戶服務及品質優先的理念。公司愿景-追求卓越,不斷創新,與客戶一同成長,成為客戶在頻率控制元件領域的最佳伙伴。
臺灣安基晶振公司了解市場需求,為客戶提供范圍最廣的頻率控制產品之一。主營產品石英晶體,有源晶振,晶體振蕩器,溫補晶體振蕩器,壓控晶體振蕩器等,快速、準確的產品開發;符合規格的優質組件;對制造過程的仔細控制。所有這些都使Aker晶振能夠提供最好的頻率控制技術,幫助推動幾乎每個行業的產品開發,從網絡、PC、物聯網和家用電器到汽車、醫療、工業控制和安全。
Aker晶振在臺灣和中國大陸的制造工廠采用最先進的設備。所有生產、校準和測試設施都是完全自動化的。每個工廠都通過了 ISO 9001 認證。我們是一家在臺灣證券交易所上市的上市公司。讓我們與眾不同的是我們對所有客戶的靈活性、承諾、可靠性和經過驗證的性能。

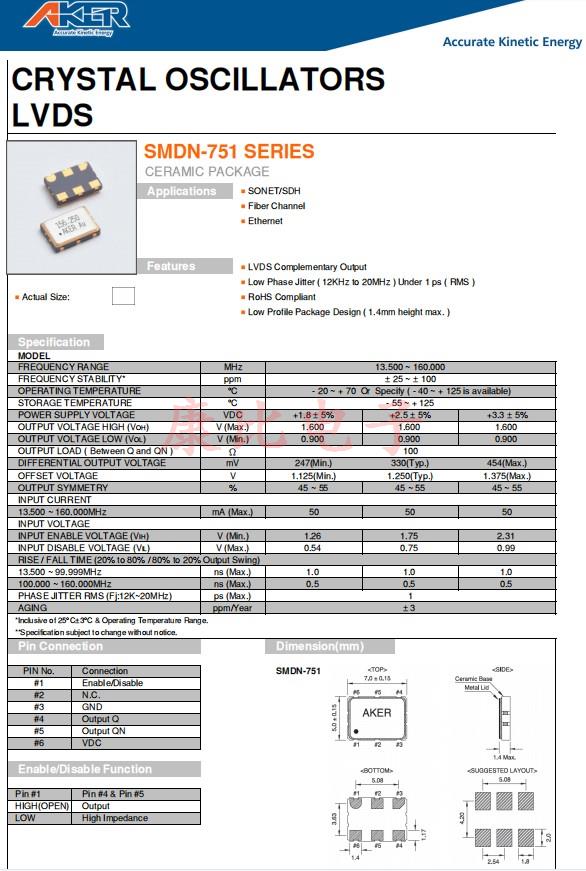

FREQUENCY RANGE | MHz | 13.500 ~ 160.000 | ||
FREQUENCY STABILITY* | ppm | ± 25 ~ ± 100 | ||
OPERATING TEMPERATURE | °C | - 20 ~ + 70 Or Specify ( - 40 ~ + 125 is available) | ||
STORAGE TEMPERATURE | °C | - 55 ~ + 125 | ||
POWER SUPPLY VOLTAGE | VDC | +1.8 ± 5% | +2.5 ± 5% | +3.3 ± 5% |
OUTPUT VOLTAGE HIGH (VOH) | V (Max.) | 1.6 | 1.6 | 1.6 |
OUTPUT VOLTAGE LOW (VOL) | V (Min.) | 0.9 | 0.9 | 0.9 |
OUTPUT LOAD ( Between Q and QN ) | Ω | 100 | ||
DIFFERENTIAL OUTPUT VOLTAGE | mV | 247(Min.) | 330(Typ.) | 454(Max.) |
OFFSET VOLTAGE | V | 1.125(Min.) | 1.250(Typ.) | 1.375(Max.) |
OUTPUT SYMMETRY | % | 45 ~ 55 | 45 ~ 55 | 45 ~ 55 |
INPUT CURRENT | ||||
13.500 ~ 160.000MHz | mA (Max.) | 50 | 50 | 50 |
INPUT VOLTAGE | ||||
INPUT ENABLE VOLTAGE (VIH) | V (Min.) | 1.26 | 1.75 | 2.31 |
INPUT DISABLE VOLTAGE (VIL) | V (Max.) | 0.54 | 0.75 | 0.99 |
RISE / FALL TIME (20% to 80% / 80% to 20% Output Swing) | ||||
13.500 ~ 99.999MHz | ns (Max.) | 1 | 1 | 1 |
100.000 ~ 160.000MHz | ns (Max.) | 0.5 | 0.5 | 0.5 |
PHASE JITTER RMS (Fj:12K~20MHz) | ps (Max.) | 1 | ||
AGING | ppm/Year | ± 3 |
AKER高質量晶振,SMDN-751有源晶振,低相位噪聲晶振
電處理:
將電源連接到有源晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英有源晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如:失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至耐高溫晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
機械處理
當有源晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點.
