頻率:125MHz
尺寸:2.50 x 2.00mm
LVDS時鐘振蕩器,低抖動進口晶振,Pletronics差分晶振,LV3320JEV-125.0MDK
LV3320JEV - 125.0MDK作為Pletronics出品的低抖動進口LVDS時鐘晶體振蕩器,在眾多電子應用場景中展現出卓越的性能。其125.0MHz的高頻輸出,為高速數據處理和通信設備提供了穩定且精準的時鐘信號,有效降低信號抖動對系統性能的影響。
采用先進的制造工藝和高品質材料,該晶振在 - 40℃至 + 85℃的寬溫度范圍內,能將頻率偏差嚴格控制在極小范圍,確保卓越的頻率穩定性。LVDS差分晶振的特性是其關鍵優勢,通過差分信號傳輸方式,顯著增強了抗干擾能力,有效抑制電磁干擾對時鐘信號的影響,保證信號在長距離傳輸中的完整性和準確性,即使在復雜電磁環境下也能維持穩定的信號輸出。這使得它在通信領域,如5G基站、高速網絡設備等,成為保障數據高速、準確傳輸?shù)暮诵脑?br />
在數據處理領域,對于高性能計算機、服務器以及數據存儲設備等,LV3320JEV - 125.0MDK為CPU、GPU及存儲模塊提供精確的時鐘同步,確保數據處理和存儲的高效與準確。在工業自動化領域,為工業機器人、自動化生產線等設備提供穩定的時鐘基準,實現設備之間的精準協同工作,提高生產效率和產品質量。該有源晶振的設計緊湊,采用適合現代電子設備的封裝形式,便于在電路板上進行高密度安裝,適應小型化、集成化的發展趨勢。同時,這種設計還優化了散熱性能和電氣性能,進一步提升了晶振在不同工作條件下的穩定性和抗干擾能力。
Pletronics晶振對LV3320JEV - 125.0MDK的品質把控貫穿整個生產過程。從原材料的嚴格篩選,到先進的切割、研磨和封裝工藝,每一個環節都遵循嚴格的質量標準。經過高低溫循環測試、濕度測試、振動測試和沖擊測試等一系列嚴苛的可靠性試驗,確保晶振在各種復雜環境下都能穩定工作,為產品的長期穩定運行提供可靠保障。無論是在對信號穩定性要求極高的通信系統,還是在追求高精度的工業自動化控制中,LV3320JEV - 125.0MDK都憑借其低抖動、高穩定性和卓越的抗干擾能力,成為眾多電子系統理想的時鐘源選擇。
LVDS時鐘振蕩器,低抖動進口晶振,Pletronics差分晶振,LV3320JEV-125.0MDK

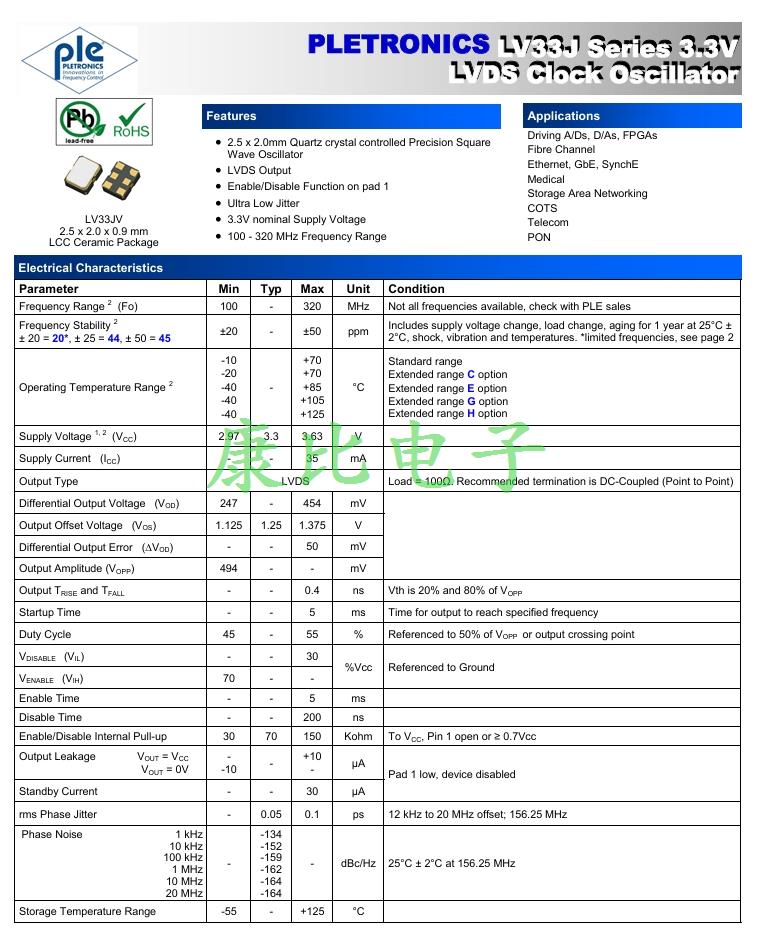

Parameter | Min | Typ | Max | Unit | ||
Frequency Range 2 | 100 | - | 220 | MHz | ||
Frequency Stability 2
± 20 = 20*, ± 25 = 44, ± 50 = 45
|
±20 | - | ±50 | ppm | ||
Operating Temperature Range 2 |
-10 -20 -40 -40 -40 |
- |
+70 +70 +85 +105 +125 |
°C | ||
Supply Voltage 1, 2 VDD | 2.97 | 3.3 | 3.63 | V | ||
Supply Current IDD | - | - | 35 | mA | ||
Output Waveform | LVDS輸出晶振 | |||||
Differential Output Voltage VOD | 247 | - | 454 | mV | ||
Output Offset Voltage VOS | 1.125 | 1.25 | 1.375 | V | ||
Differential Output Error ΔVOD | - | - | 50 | mV | ||
Output TRISE and TFALL | - | - | 0.4 | ns | ||
Startup Time | - | - | 5 | ms | ||
Duty Cycle | 45 | - | 55 | % | ||
VDISABLE VIL | - | - | 30 | %Vcc | ||
VENABLE VIH | 70 | - | - | |||
Enable Time | - | - | 5 | ms | ||
Disable Time | - | - | 200 | ns | ||
Enable/Disable Internal Pull-up | 30 | 70 | 150 | Kohm | ||
Output Leakage VOUT = VCC VOUT = 0V |
- -10 |
- |
+10 - |
µA | ||
Standby Current | - | - | 30 | µA | ||
rms Phase Jitter | - | 0.05 | 0.1 | ps | ||
Phase Noise 1 kHz
10 kHz
100 kHz
1 MHz
10 MHz
20 MHz
|
- |
-134 -152 -159 -162 -164 -164 |
- | dBc/Hz | ||
Storage Temperature Range | -55 | - | +125 | °C |
LVDS時鐘振蕩器,低抖動進口晶振,Pletronics差分晶振,LV3320JEV-125.0MDK

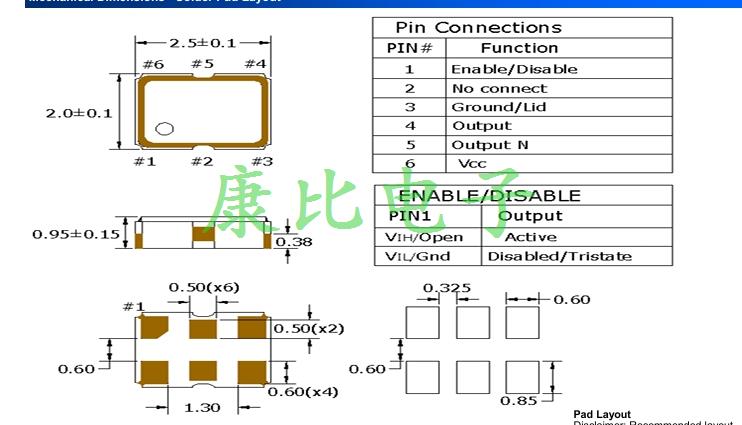

LVDS時鐘振蕩器,低抖動進口晶振,Pletronics差分晶振,LV3320JEV-125.0MDK
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間)。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
