頻率:125MHZ
尺寸:7.0×5.0mm
XUL736125.000JU6I,XUL低相位晶振,瑞薩差分振蕩器,6G交換機晶振,尺寸7.0×5.0mm,頻率125MHZ,電壓3.3V,輸出邏輯LVDS,石英差分晶振,LVDS輸出晶振,LVDS差分晶體振蕩器,7050mm差分晶振,六腳貼片晶振,低電壓差分晶振,低抖動差分晶振,低相位差分振蕩器,低相噪差分晶振,高品質差分晶振,高性能差分振蕩器,有源差分晶振,光模塊差分晶振,6G交換機晶振,通訊模塊差分振蕩器,測試測量差分晶振,具有高性能低抖動的特點。

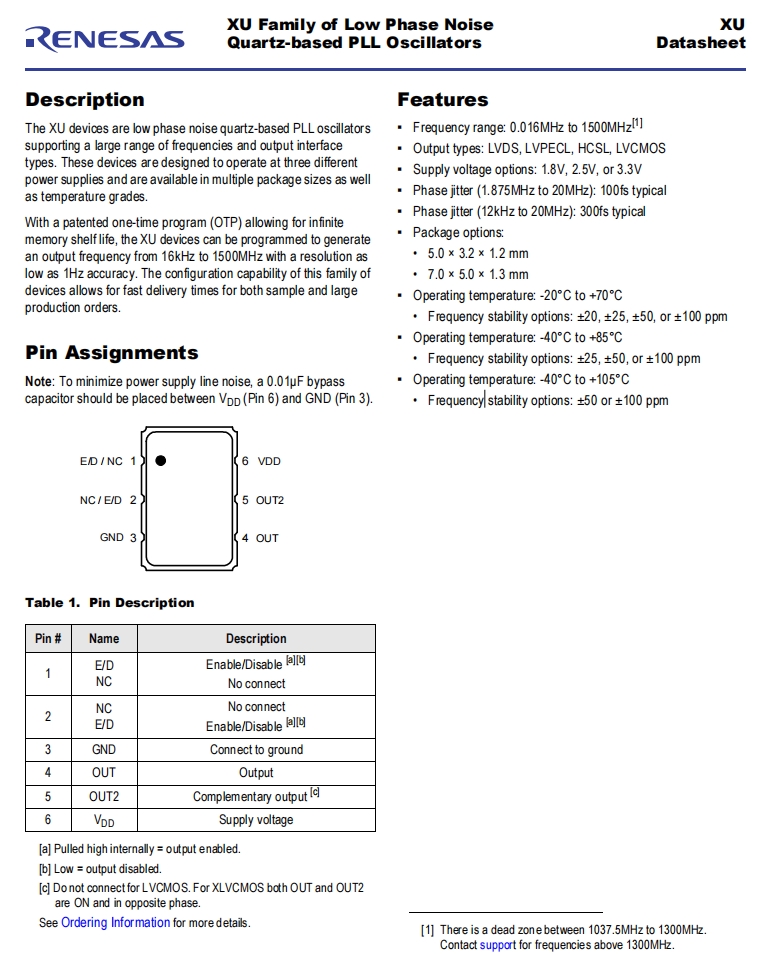

XU設備是基于低相位噪聲石英的PLL差分晶體振蕩器支持大范圍的頻率和輸出接口類型。這些設備被設計為在三種不同的條件下運行電源,也有多種封裝尺寸作為溫度等級。擁有專利的一次性程序(OTP),允許無限存儲器的保質期,XU設備可以被編程為輸出頻率為16kHz至1500MHz,分辨率為低至1Hz精度。此系列的配置能力設備允許快速交付樣品和大型生產訂單。XUL736125.000JU6I,XUL低相位晶振,瑞薩差分振蕩器,6G交換機晶振.
XUL736125.000JU6I,XUL低相位晶振,瑞薩差分振蕩器,6G交換機晶振,尺寸7.0×5.0mm,頻率125MHZ,電壓3.3V,輸出邏輯LVDS,石英差分晶振,LVDS輸出晶振,LVDS差分晶體振蕩器,7050mm差分晶振,六腳貼片晶振,低電壓差分晶振,低抖動差分晶振,低相位差分振蕩器,低相噪差分晶振,高品質差分晶振,高性能差分振蕩器,有源差分晶振,光模塊差分晶振,6G交換機晶振,通訊模塊差分振蕩器,測試測量差分晶振,具有高性能低抖動的特點。
XU設備是基于低相位噪聲石英的PLL差分晶體振蕩器支持大范圍的頻率和輸出接口類型。這些設備被設計為在三種不同的條件下運行電源,也有多種封裝尺寸作為溫度等級。擁有專利的一次性程序(OTP),允許無限存儲器的保質期,XU設備可以被編程為輸出頻率為16kHz至1500MHz,分辨率為低至1Hz精度。此系列的配置能力設備允許快速交付樣品和大型生產訂單。XUL736125.000JU6I,XUL低相位晶振,瑞薩差分振蕩器,6G交換機晶振.
XUL736125.000JU6I,XUL低相位晶振,瑞薩差分振蕩器,6G交換機晶振 參數表
Symbol | Parameter | Output Type | Conditions | Minimum | Typical | Maximum | Units | ||
IDD | Current Consumption | LVDS | 0.016MHz to 400MHz. | 97 | mA | ||||
400.000+MHz to 1.5GHz. | 122 | ||||||||
LVPECL | 0.016MHz to 212.5MHz. | 115 | |||||||
212.5+MHz to 400MHz. | 128 | ||||||||
400+MHz to 670MHz. | 142 | ||||||||
HCSL | 0.016MHz to 670MHz. | 145 | |||||||
LVCMOS | 0.016MHz to 62.5MHz. | 98 | |||||||
62.5+MHz to 167MHz. | 108 | ||||||||
Table 7. 2.5V IDD DC Electrical Characteristics | |||||||||
V DD = 2.5V ±5%, TA = -20°C to +70°C; -40°C to +85°C, -40°C to +105°C. | |||||||||
Symbol | Parameter | Output Type | Conditions | Minimum | Typical | Maximum | Units | ||
IDD | Current Consumption | LVDS | 0.016MHz to 400MHz. | 90 | mA | ||||
400.000+MHz to 1.35GHz. | 103 | ||||||||
LVPECL | 0.016MHz to 156.25MHz. | 102 | |||||||
156.25+MHz to 400MHz. | 112 | ||||||||
400+MHz to 670MHz. | 118 | ||||||||
HCSL | 0.016MHz to 400MHz. | 102 | |||||||
400.000+MHz to 670MHz. | 112 | ||||||||
LVCMOS | 0.016MHz to 62.5MHz. | 80 | |||||||
62.5+MHz to 125MHz. | 85 | ||||||||
125+MHz to 167MHz. | 92 |

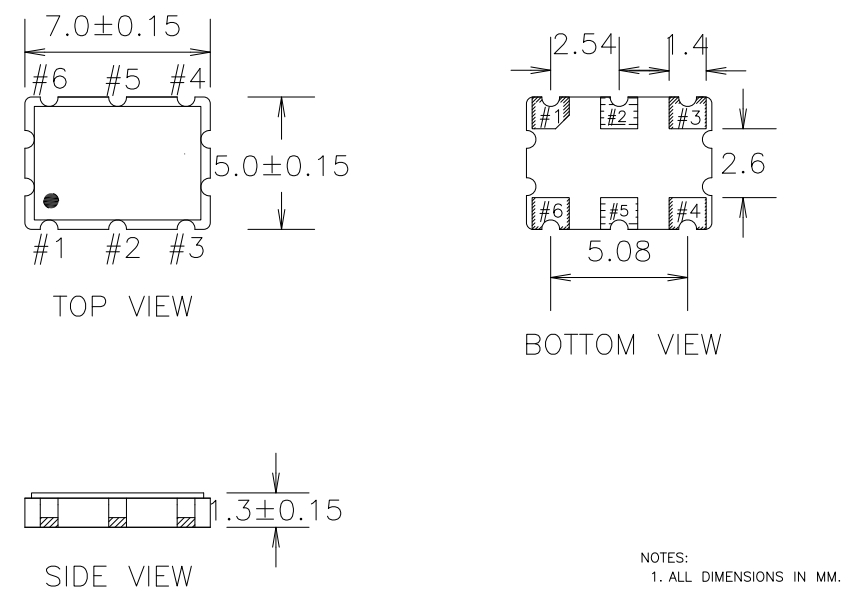

XUL736125.000JU6I,XUL低相位晶振,瑞薩差分振蕩器,6G交換機晶振 尺寸圖
有源晶振產品特征:
頻率范圍:0.016MHz至1500MHz[1]
輸出類型:LVDS、LVPECL、HCSL、LVCMOS
電源電壓選項:1.8V、2.5V或3.3V
相位抖動(1.875MHz至20MHz):典型100fs
相位抖動(12kHz至20MHz):典型300fs
程序包選項:
5.0×3.2×1.2毫米
7.0×5.0×1.3毫米
工作溫度:-20°C至+70°C
頻率穩定性選項:±20、±25、±50或±100ppm
工作溫度:-40°C至+85°C
頻率穩定性選項:±25、±50或±100ppm
工作溫度:-40°C至+105°C
頻率穩定性選項:±50或±100ppm更多相關Renesas晶振型號
Mfr Part # | Mfr | Description | Series | Frequency | Output | Voltage - Supply | Frequency Stability |
XUL535156.250JS6I8 | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVDS SMD | XUL | 156.25 MHz | LVDS | 3.3V | ±50ppm |
XUL535150.000000I | Renesas晶振 | XTAL OSC XO 150.0000MHZ LVDS SMD | XUL | 150 MHz | LVDS | 3.3V | ±50ppm |
XUL536125.000JS6I | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVDS SMD | XUL | 125 MHz | LVDS | 3.3V | ±25ppm |
XUP736150.000JU6I | Renesas晶振 | XTAL OSC XO 150.0000MHZ LVPECL | XUP | 150 MHz | LVPECL | 3.3V | ±25ppm |
XUP736125.000JU6I | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVPECL | XUP | 125 MHz | LVPECL | 3.3V | ±25ppm |
XUP536212.500JS6I | Renesas晶振 | XTAL OSC XO 212.5000MHZ LVPECL | XUP | 212.5 MHz | LVPECL | 3.3V | ±25ppm |
XUP536156.250JS6I | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVPECL | XUP | 156.25 MHz | LVPECL | 3.3V | ±25ppm |
XUL536212.500JS6I | Renesas晶振 | XTAL OSC XO 212.5000MHZ LVDS SMD | XUL | 212.5 MHz | LVDS | 3.3V | ±25ppm |
XUL736150.000JU6I | Renesas晶振 | XTAL OSC XO 150.0000MHZ LVDS SMD | XUL | 150 MHz | LVDS | 3.3V | ±25ppm |
XLL726080.000000X | Renesas晶振 | OSCILLATOR XO 80.000MHZ LVDS SMD | XUL | 80 MHz | LVDS | 2.5V | ±25ppm |
XUL536644.531250I | Renesas晶振 | MULTIMKT-TIMING | XUL | 644.53125 MHz | LVDS | 3.3V | ±25ppm |
XUL535760.312500I | Renesas晶振 | XTAL OSC XO 760.3120MHZ LVDS SMD | XUL | 760.312 MHz | LVDS | 3.3V | ±50ppm |
XUL736156.250000I | Renesas晶振 | MULTIMKT-TIMING | XUL | 156.25 MHz | LVDS | 3.3V | ±25ppm |
XUL736100.000JU6I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVDS SMD | XUL | 100 MHz | LVDS | 3.3V | ±25ppm |
XUL736212.500JU6I | Renesas晶振 | XTAL OSC XO 212.5000MHZ LVDS SMD | XUL | 212.5 MHz | LVDS | 3.3V | ±25ppm |
XUP536100.000JS6I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVPECL | XUP | 100 MHz | LVPECL | 3.3V | ±25ppm |
XUP536125.000JS6I | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVPECL | XUP | 125 MHz | LVPECL | 3.3V | ±25ppm |
XUL535212.500JS6I | Renesas晶振 | XTAL OSC XO 212.5000MHZ LVDS SMD | XUL | 212.5 MHz | LVDS | 3.3V | ±50ppm |
XUP535100.000JS6I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVPECL | XUP | 100 MHz | LVPECL | 3.3V | ±50ppm |
XUP535125.000JS6I | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVPECL | XUP | 125 MHz | LVPECL | 3.3V | ±50ppm |
XUP535150.000JS6I | Renesas晶振 | XTAL OSC XO 150.0000MHZ LVPECL | XUP | 150 MHz | LVPECL | 3.3V | ±50ppm |
XUP535156.250JS6I | 瑞薩差分晶振 | XTAL OSC XO 156.2500MHZ LVPECL | XUP | 156.25 MHz | LVPECL | 3.3V | ±50ppm |
XUP535212.500JS6I | Renesas晶振 | XTAL OSC XO 212.5000MHZ LVPECL | XUP | 212.5 MHz | LVPECL | 3.3V | ±50ppm |
XUL535100.000JS6I8 | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVDS SMD | XUL | 100 MHz | LVDS | 3.3V | ±50ppm |
XUL535125.000JS6I8 | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVDS SMD | XUL | 125 MHz | LVDS | 3.3V | ±50ppm |
XUL535212.500JS6I8 | Renesas晶振 | XTAL OSC XO 212.5000MHZ LVDS SMD | XUL | 212.5 MHz | LVDS | 3.3V | ±50ppm |
XUP535100.000JS6I8 | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVPECL | XUP | 100 MHz | LVPECL | 3.3V | ±50ppm |
XUP535125.000JS6I8 | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVPECL | XUP | 125 MHz | LVPECL | 3.3V | ±50ppm |
XUP535150.000JS6I8 | Renesas晶振 | XTAL OSC XO 150.0000MHZ LVPECL | XUP | 150 MHz | LVPECL | 3.3V | ±50ppm |
XUP535156.250JS6I8 | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVPECL | XUP | 156.25 MHz | LVPECL | 3.3V | ±50ppm |
XUP535212.500JS6I8 | Renesas晶振 | XTAL OSC XO 212.5000MHZ LVPECL | XUP | 212.5 MHz | LVPECL | 3.3V | ±50ppm |
XUL736125.000JU6I | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVDS SMD | XUL | 125 MHz | LVDS | 3.3V | ±25ppm |
XUP736100.000JU6I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVPECL | XUP | 100 MHz | LVPECL | 3.3V | ±25ppm |
XUP736156.250JU6I | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVPECL | XUP | 156.25 MHz | LVPECL | 3.3V | ±25ppm |
XUP736212.500JU6I | Renesas晶振 | XTAL OSC XO 212.5000MHZ LVPECL | XUP | 212.5 MHz | LVPECL | 3.3V | ±25ppm |
XUL536100.000JS6I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVDS SMD | XUL | 100 MHz | LVDS | 3.3V | ±25ppm |
XUL536150.000JS6I | Renesas晶振 | XTAL OSC XO 150.0000MHZ LVDS SMD | XUL | 150 MHz | LVDS | 3.3V | ±25ppm |
XUP536150.000JS6I | Renesas晶振 | XTAL OSC XO 150.0000MHZ LVPECL | XUP | 150 MHz | LVPECL | 3.3V | ±25ppm |
XUL535100.000JS6I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVDS SMD | XUL | 100 MHz | LVDS | 3.3V | ±50ppm |
XUL535125.000JS6I | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVDS SMD | XUL | 125 MHz | LVDS | 3.3V | ±50ppm |
XUL535150.000JS6I | Renesas晶振 | XTAL OSC XO 150.0000MHZ LVDS SMD | XUL | 150 MHz | LVDS | 3.3V | ±50ppm |
XUL535156.250JS6I | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVDS SMD | XUL | 156.25 MHz | LVDS | 3.3V | ±50ppm |
