頻率:80.000MHz

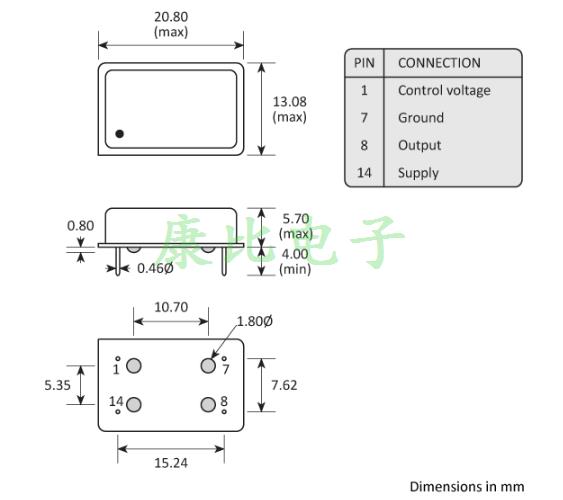

尺寸:20.80 x 13.08 x 5.70 mm

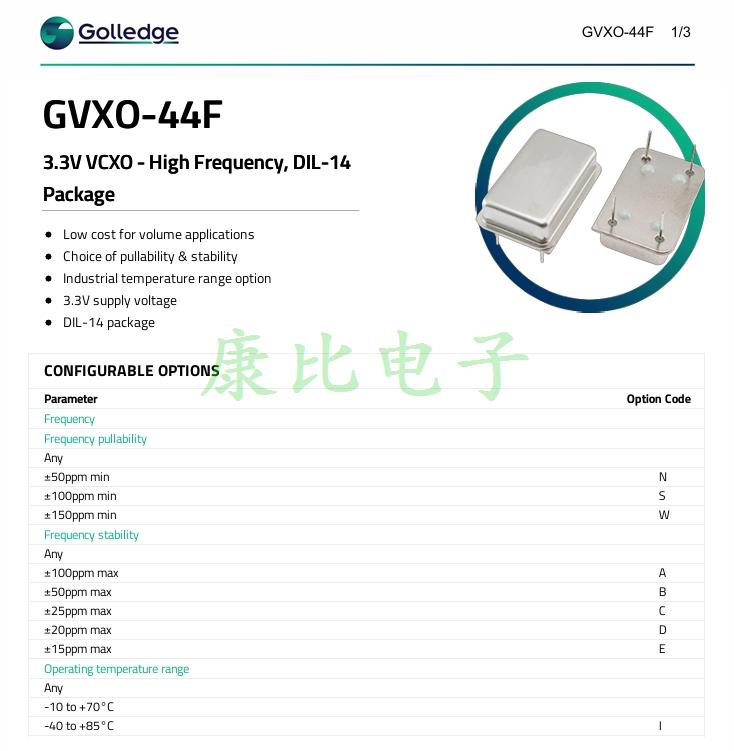

GVXO-44F晶振,高利奇振蕩器,GVXO-44F/NEI-80.000MHZ,進口壓控晶振,石英插件晶振
壓控晶體振蕩器的頻率溫度穩定性由石英諧振器和振蕩電路兩方面的溫度特性引起,通常以石英諧振器的溫度特性為主。對于高頻寬壓控晶振,經常會出現晶振的溫頻特性相對于石英諧振器的溫頻特性出現明顯偏移和惡化的情況。如果將該有源晶振用于應答機中,將會減小應答機在寬溫下的信號搜索范圍,降低使用性能。
高利奇晶振的 GVXO - 44F/NEI - 80.000MHz 壓控晶振脫穎而出。它是一款進口的石英插件晶振,插件式設計使其在安裝過程中極為便捷,能快速穩固地連接到電路板上,適用于各類對安裝效率有要求的生產場景。
作為壓控晶振,它最大的優勢在于可通過電壓精確調節輸出頻率。精準的 80.000MHz 頻率輸出,為電子設備提供了穩定可靠的時鐘信號。當設備需要根據不同的工作狀態調整頻率時,只需改變控制電壓,就能靈活實現頻率的微調,滿足多樣化的應用需求。
GVXO-44F晶振,高利奇振蕩器,GVXO-44F/NEI-80.000MHZ,進口壓控晶振,石英插件晶振
頻率范圍 | 33.0 ~ 125兆赫 |
尺寸 | 20.80 x 13.08 x 5.70 毫米 |
包 | 14 針 DIL (全尺寸) |
電壓控制 | +1.65V ±1.65V,100kΩ 輸入阻抗> 10% 線性度 |
老化 | 每年最大 ±5.0 ppm |
儲存溫度范圍 | -55 至 +125°C |
電源電壓 (VDD 系列) | +3.3V (±5%) |
電源電流 | 最大 18mA (33.0 ~ 45.0MHz) |
最大 20mA (>45.0 ~ 80.0MHz) | |
最大 25mA (>80.0 ~ 125MHz) | |
駕駛能力 | 30pF CMOS |
5 LSTTL 封裝 | |
邏輯電平 | “0”電平 = +0.4V,最大 |
“1”電平 = 90%VDD 系列分鐘 | |
波形對稱性 @ 50%VDD 系列 | 最大 40:60 |
上升/下降時間 | 最大 5ns (0.4V ~ 90%VDD 系列min) |
GVXO-44F晶振,高利奇振蕩器,GVXO-44F/NEI-80.000MHZ,進口壓控晶振,石英插件晶振
GVXO-44F晶振,高利奇振蕩器,GVXO-44F/NEI-80.000MHZ,進口壓控晶振,石英插件晶振
所有晶振產品的共同點
1、抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害,因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 (比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能。)
5、鹵化合物
請勿在鹵素氣體環境下使用石英晶振產品。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍。
