IDT有源貼片晶振,XLH536040.000JS4I,6G基站晶振，尺寸5.0mmX3.2mm，頻率40MHZ，輸出邏輯HCMOS，歐美進口晶振，艾迪悌有源晶振，OSC晶振，XO時鐘振蕩器，SMD振蕩器，小尺寸振蕩器，40MHZ有源晶振，有源貼片晶振，有源晶體振蕩器，低電壓有源晶振，低功耗有源晶振，低抖動有源晶振，OSC貼片晶振，6G基站晶振，無線應用有源晶振，小型設備專用晶振，6G模塊有源晶振，高頻有源晶振，娛樂設備有源晶振，具有高品質低功耗的特點。

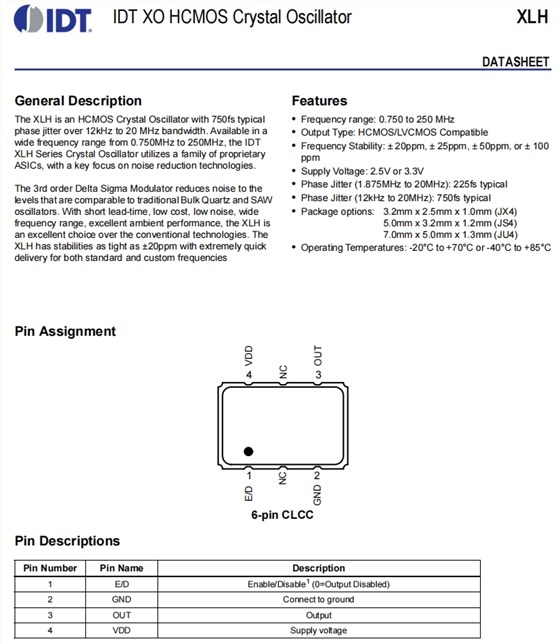

XLH是一個HCMOS有源晶體振蕩器，具有750fs的超過12kHz到20MHz帶寬的典型相位抖動。IDT XLH系列晶體振蕩器從0.750MHz到250MHz等寬的頻率范圍，采用了一系列專有的asic，重點關注降噪技術。
三階德爾塔-西格瑪調制器將噪聲降低到與傳統大塊石英和SAW相當的水平振蕩器。交貨期短、成本低、噪音低、范圍廣頻率范圍，出色的環境性能，XLH與傳統技術相比，這是一個極好的選擇。這個XLH的穩定性高達±20ppm，速度極快標準頻率和自定義頻率的交付.IDT有源貼片晶振,XLH536040.000JS4I,6G基站晶振.
IDT有源貼片晶振,XLH536040.000JS4I,6G基站晶振 參數表
| Parameter | Symbol | Condition | Min | Typ | Max | Units | ||||||||||||||||||||
| Output Frequency Range | FOUTR | 0.750 | 250 | MHz | ||||||||||||||||||||||
| Frequency Stability | Temperature = -20°C to +70°C | ±20 | ±100 | ppm | ||||||||||||||||||||||
| Temperature = -40°C to +85°C | ±25 | ±100 | ppm | |||||||||||||||||||||||
| Aging (1styear) | Ta = 25°C | ±3 | ||||||||||||||||||||||||
| Aging (10 years) | Ta = 25°C | ±10 | ||||||||||||||||||||||||
| Output Load | 15 | pF | ||||||||||||||||||||||||
| Start-up Time | TST |
Output valid time after VDD meets minimum specified level |
10 | ms | ||||||||||||||||||||||
| Output Rise Time | 20% to 80% VDD | 3 | ns | |||||||||||||||||||||||
| Output Fall Time | 80% to 20% VDD | 3 | ns | |||||||||||||||||||||||
| Duty Cycle | TDTCY | @ 50% VDD | 45 | 55 | % | |||||||||||||||||||||
| Output Enable/ Disable Time | TOE | 100 | ns | |||||||||||||||||||||||
| Period Jitter, RMS | J PER | Frequency = 125MHz | 3 | psec | ||||||||||||||||||||||
| Random Jitter | RJ |
Frequency = 125MHz Per MJSQ spec (Methodologies for Jitter and Signal Quality specifications) |
1.2 | psec | ||||||||||||||||||||||
| Deterministic Jitter | DJ | 8 | psec | |||||||||||||||||||||||
| Total Jitter | TJ | 25.2 | psec | |||||||||||||||||||||||
| Phase Jitter (12kHz – 20MHz) | φJITTER | Frequency = 125MHz | 0.75 | psec | ||||||||||||||||||||||
|
Phase Noise Performance Frequency = 125 MHz |
φNOISE | 100Hz of Carrier | -95 | dBc/Hz | ||||||||||||||||||||||
| 1kHz of Carrier | -118 | dBc/Hz | ||||||||||||||||||||||||
| 10kHz of Carrier | -120 | dBc/Hz | ||||||||||||||||||||||||
| 100kHz of Carrier | -124 | dBc/Hz | ||||||||||||||||||||||||
| 1MHz of Carrier | -143 | dBc/Hz | ||||||||||||||||||||||||
| 10MHz of Carrier | -153 | dBc/Hz | ||||||||||||||||||||||||
| Output Frequency (Standards) | FOUT |
10MHz, 12MHz, 12.288MHz, 16MHz, 20MHz, 24MHz, 24.576MHz, 25MHz, 33.333MHz, 40MHz, 48MHZ, 50MHz, 100MHz, 125MHz, 156.25MHz (Contact IDT for additional frequencies) |
||||||||||||||||||||||||
IDT有源貼片晶振,XLH536040.000JS4I,6G基站晶振 尺寸圖
OSC振蕩器產品特征:
頻率范圍： 0.750至250MHz
輸出類型： HCMOS/LVCMOS兼容
頻率穩定性： ± 20ppm，± 25ppm，± 50ppm，或± 100 ppm
供應電壓： 2.5V或3.3V相抖動（1.875兆赫到20兆赫）：225f典型相抖動
（12 kHz到20兆赫）：750f典型
包裝選項：3.2毫米x2.5毫米x1.0毫米（JX4）5.0毫米x3.2毫米x1.2毫米（JS4）
7.0毫米x5.0毫米x1.3毫米（JU4）
工作溫度：-20°到+70°或-40°到+85°
更多相關美國IDT晶振型號
| 原廠代碼 | 品牌 | 參數 | 型號 | 類型 | 頻率 | 輸出 | 電壓 |
| XUL535212.500JS6I8 | IDT振蕩器 | OSC 212.5MHZ SMD | XUL | XO (Standard) | 212.5MHz | LVDS | 3.3V |
| XUP535212.500JS6I8 | IDT振蕩器 | OSC 212.5MHZ SMD | XUP | XO (Standard) | 212.5MHz | LVPECL | 3.3V |
| XUL536150.000JS6I | IDT振蕩器 | OSC XO 150.0000MHZ LVDS SMD | XUL | XO (Standard) | 150MHz | LVDS | 3.3V |
| XLL736200.000000I | IDT振蕩器 | OSC XO 200.000MHZ LVDS SMD | XPRESSO™ FXO-LC73 | XO (Standard) | 200MHz | LVDS | 3.3V |
| XLH73V024.576000I | IDT振蕩器 | OSC VCXO 24.576MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 24.576MHz | HCMOS | 3.3V |
| XLH73V027.000000I | IDT振蕩器 | OSC VCXO 27.000MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 27MHz | HCMOS | 3.3V |
| 5L35021-000NDGI | IDT振蕩器 | VERSACLOCK 3S FULL 1.8V STANDARD | * | - | - | - | - |
| 5L35023-000NLGI | IDT振蕩器 | VERSACLOCK 3S FULL 1.8V STANDARD | * | - | - | - | - |
| XLH735025.000000X | IDT振蕩器 | OSC XO 25.000MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 25MHz | HCMOS | 3.3V |
| XLH735048.000000X | IDT振蕩器 | OSC XO 48.000MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 48MHz | HCMOS | 3.3V |
| XLH735001.000000X | IDT振蕩器 | OSCILLATOR XO 1.000MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 1MHz | HCMOS | 3.3V |
| XLH536040.000000I | IDT振蕩器 | OSC XO 40.000MHZ HCMOS SMD | XPRESSO™ FXO-HC53 | XO (Standard) | 40MHz | HCMOS | 3.3V |
| XLH536040.000JS4I | IDT振蕩器 | OSC XO 40.000MHZ HCMOS SMD | XLH | XO (Standard) | 40MHz | HCMOS | 3.3V |
| XLH736024.576000I | IDT振蕩器 | OSC XO 24.576MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 24.576MHz | HCMOS | 3.3V |
| XLH536025.000JS4I | IDT晶振 | OSC XO 25.000MHZ HCMOS SMD | XLH | XO (Standard) | 25MHz | HCMOS | 3.3V |
| XLH536050.000JS4I | IDT振蕩器 | OSC 50MHZ SMD | XLH | XO (Standard) | 50MHz | HCMOS | 3.3V |
| XLH536027.000000I | IDT振蕩器 | OSC XO 27.000MHZ HCMOS SMD | XPRESSO™ FXO-HC53 | XO (Standard) | 27MHz | HCMOS | 3.3V |
| XLH736025.000000I | IDT振蕩器 | OSC XO 25.000MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 25MHz | HCMOS | 3.3V |
| XLH736008.000000I | IDT振蕩器 | OSCILLATOR XO 8.000MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 8MHz | HCMOS | 3.3V |
| XLH536048.000JS4I | IDT振蕩器 | OSC 48MHZ SMD | XLH | XO (Standard) | 48MHz | HCMOS | 3.3V |
| XLH536024.000JS4I | IDT振蕩器 | OSC XO 24.000MHZ HCMOS SMD | XLH | XO (Standard) | 24MHz | HCMOS | 3.3V |
| XLH536020.000JS4I | IDT振蕩器 | OSC XO 20.000MHZ HCMOS SMD | XLH | XO (Standard) | 20MHz | HCMOS | 3.3V |
| FXO-HC735-12.5 | IDT振蕩器 | OSCILLATOR XO 12.5MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 12.5MHz | HCMOS | 3.3V |
| XLH536100.000JS4I | IDT振蕩器 | OSC XO 100.000MHZ HCMOS SMD | XLH | XO (Standard) | 100MHz | HCMOS | 3.3V |
| FXO-HC735-77.76 | IDT振蕩器 | OSCILLATOR XO 77.76MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 77.76MHz | HCMOS | 3.3V |
| FXO-HC735-42.954 | IDT振蕩器 | OSC XO 42.954MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 42.954MHz | HCMOS | 3.3V |
| XLH736008.192000X | IDT振蕩器 | OSCILLATOR XO 8.192MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 8.192MHz | HCMOS | 3.3V |
| XLH335048.000000I | IDT振蕩器 | OSC XO 48.000MHZ HCMOS SMD | XPRESSO™ FXO-HC33 | XO (Standard) | 48MHz | HCMOS | 3.3V |
| XLH736003.686400I | IDT振蕩器 | OSC XO 3.6864MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 3.6864MHz | HCMOS | 3.3V |
| XLH526125.000000I | IDT振蕩器 | OSC XO 125.000MHZ HCMOS SMD | XPRESSO™ FXO-HC52 | XO (Standard) | 125MHz | HCMOS | 2.5V |
| XLH536060.000000I | IDT振蕩器 | OSC XO 60.000MHZ HCMOS SMD | XPRESSO™ FXO-HC53 | XO (Standard) | 60MHz | HCMOS | 3.3V |
| XLH735010.000000X | IDT振蕩器 | OSC XO 10.000MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 10MHz | HCMOS | 3.3V |
| XLH735018.432000X | IDT振蕩器 | OSC XO 18.432MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 18.432MHz | HCMOS | 3.3V |
| XLH735032.000000X | IDT振蕩器 | OSC XO 32.000MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 32MHz | HCMOS | 3.3V |
| XLH53V051.200000X | IDT振蕩器 | OSC VCXO 51.2MHZ HCMOS SMD | XPRESSO™ FVXO-HC53 | VCXO | 51.2MHz | HCMOS | 3.3V |
| XLH53V020.000000X | IDT振蕩器 | OSC VCXO 20.000MHZ HCMOS SMD | XPRESSO™ FVXO-HC53 | VCXO | 20MHz | HCMOS | 3.3V |
| XLH53V019.968000X | IDT振蕩器 | OSC VCXO 19.968MHZ HCMOS SMD | XPRESSO™ FVXO-HC53 | VCXO | 19.968MHz | HCMOS | 3.3V |
| XLH53V016.934400X | IDT振蕩器 | OSC VCXO 16.9344MHZ HCMOS SMD | XPRESSO™ FVXO-HC53 | VCXO | 16.9344MHz | HCMOS | 3.3V |
| XLH72V150.000000X | IDT振蕩器 | OSC VCXO 150.000MHZ HCMOS SMD | XPRESSO™ FVXO-HC72 | VCXO | 150MHz | HCMOS | 2.5V |
| XLH73V176.000000X | IDT振蕩器 | OSC VCXO 176.000MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 176MHz | HCMOS | 3.3V |
| XLH73V098.304000X | IDT振蕩器 | OSC VCXO 98.304MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 98.304MHz | HCMOS | 3.3V |
| XLH73V090.316800X | IDT振蕩器 | OSC VCXO 90.3168MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 90.3168MHz | HCMOS | 3.3V |
| XLH73V065.536000X | IDT振蕩器 | OSC VCXO 65.536MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 65.536MHz | HCMOS | 3.3V |
| XLH73V056.448000X | IDT振蕩器 | OSC VCXO 56.448MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 56.448MHz | HCMOS | 3.3V |
| XLH73V048.000000X | IDT振蕩器 | OSC VCXO 48.000MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 48MHz | HCMOS | 3.3V |
| XLH73V029.670300X | IDT振蕩器 | OSC VCXO 29.6703MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 29.6703MHz | HCMOS | 3.3V |
| XLH73V025.000000X | IDT振蕩器 | OSC VCXO 25.000MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 25MHz | HCMOS | 3.3V |
| XLH73V024.576000X | IDT振蕩器 | OSC VCXO 24.576MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 24.576MHz | HCMOS | 3.3V |
| XLH73V018.432000X | IDT振蕩器 | OSC VCXO 18.432MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 18.432MHz | HCMOS | 3.3V |
| XLH73V005.000000X | IDT振蕩器 | OSC VCXO 5.000MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 5MHz | HCMOS | 3.3V |
| XLX73V101.000000X | IDT振蕩器 | OSC VCXO 101.000MHZ HCMOS SMD | XPRESSO™ FVXO-PC73 | VCXO | 101MHz | HCMOS | 3.3V |
| XLH320025.000000X | IDT振蕩器 | OSC XO 25.000MHZ HCMOS SMD | XPRESSO™ FXO-HC32 | XO (Standard) | 25MHz | HCMOS | 2.5V |
| XLH325025.000000X | IDT振蕩器 | OSC XO 25.000MHZ HCMOS SMD | XPRESSO™ FXO-HC32 | XO (Standard) | 25MHz | HCMOS | 2.5V |
| XLH335100.000000X | IDT振蕩器 | OSC XO 100.000MHZ HCMOS SMD | XPRESSO™ FXO-HC33 | XO (Standard) | 100MHz | HCMOS | 3.3V |
| XLH335054.000000X | IDT振蕩器 | OSC XO 54.000MHZ HCMOS SMD | XPRESSO™ FXO-HC33 | XO (Standard) | 54MHz | HCMOS | 3.3V |
| XLH335050.000000X | IDT振蕩器 | OSC XO 50.000MHZ HCMOS SMD | XPRESSO™ FXO-HC33 | XO (Standard) | 50MHz | HCMOS | 3.3V |
| XLH335030.000000X | IDT振蕩器 | OSC XO 30.000MHZ HCMOS SMD | XPRESSO™ FXO-HC33 | XO (Standard) | 30MHz | HCMOS | 3.3V |
