大河晶振以提高用戶滿意度為目標，不斷推進集團整體業務的發展。讓用戶滿意，就是讓使用裝有本公司石英晶振產品的手機、數碼相機等電子設備的廣大用戶滿意。我們深知這一點，因而更加努力向目標邁進。由于小型水晶元器件在信息通信中是必不可少的部件，因此上述理念已深深植入于本公司每個員工的心中。自1949開始生產電阻,我們一直致力于開發有吸引力的設備,并擴大我們的業務作為我們的整個集團,旨在獲得更高的客戶滿意度.

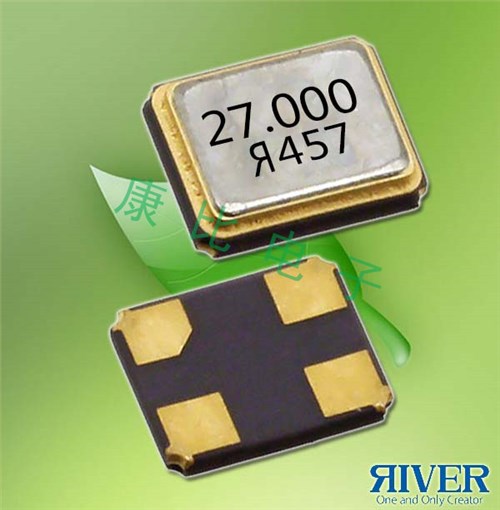

大河晶振,貼片晶振,FCXO-06C晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用.

石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。

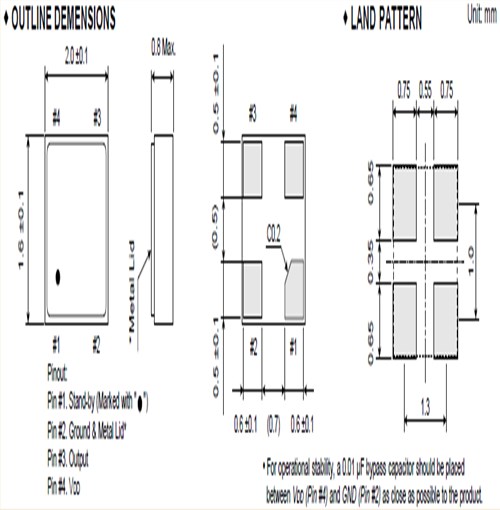

項目	符號	FCXO-06C晶振規格說明	條件
輸出頻率范圍	f₀	22~87KHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.8 V to 5.0 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-40℃ to +85℃ 40℃to +105℃ 40℃to +125℃	裸存
工作溫度	T_use	G: -20℃ to +70℃	請聯系我們查看更多資料http://www.jintuocc.com
		H: -30℃ to +85℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CCMax.	ST終端
輸入電壓	V_IL	20 % V_CCMax.	ST終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CCto 80 % V_CC極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6/ year Max.	+25 ℃, 初年度,第一年

晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
RIVER晶振環保方針:

大河晶振為了削減事業活動中排放的碳排放總量，提出了防止地球變暖的方針，為了達成目標，組織起防止地球變暖委員會，包括從產品與生產設備的設計、開發階段到生產工序的削減對策在內，由大河晶振集團整體持續不斷地推進全公司上下有組織的活動。隨著事業的成長，碳排放呈現增加的趨勢，但是大河將繼續推進由防止地球變暖特別委員會開展的活動，作為活動主體的事業所，通過橫向開展改進能源效率的措施、與積極實施性價比較高的節能措施，為削減大河集團整體的碳排放總量而努力。

大河石英晶振符合 ISO 9001和ISO 14001認證,大河嚴格遵守質量和環保性能的需求.隨著數字網絡在全球范圍內的普及,石英晶體組件將履行更為關鍵的作用.大河晶振,貼片晶振,FCXO-06C晶振.
