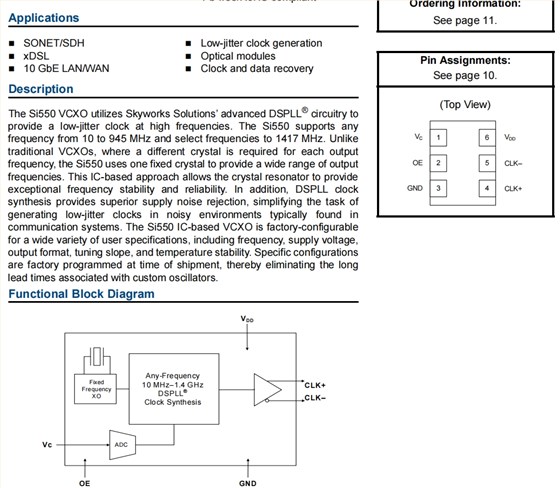

Si550 VCXO利用Skyworks Solutions的先進DSPLL®電路在高頻下提供低抖動時鐘。Si550支持任何頻率從10到945MHz,并選擇頻率到1417MHz。不像傳統的VCXO振蕩器,其中每個輸出需要不同的晶體頻率,Si550使用一個固定晶體來提供寬范圍的輸出頻率。這種基于IC的方法允許晶體諧振器提供卓越的頻率穩定性和可靠性。此外,DSPLL時鐘合成提供了卓越的電源噪聲抑制,簡化了在噪聲環境中生成低抖動時鐘通信系統。基于Si550 IC的VCXO有源晶振可在工廠進行配置對于包括頻率、電源電壓、電源電壓等的各種各樣的用戶規范,輸出格式、調諧斜率和溫度穩定性。550AD27M0000DGR|Skyworks壓控振蕩器Si550|6G光模塊晶振.
550AD27M0000DGR|Skyworks壓控振蕩器Si550|6G光模塊晶振 參數表
Parameter | Symbol | Test Condition | Min | Typ | Max | Units | |||||||||||||||
Supply Voltage1 | VDD | 3.3 V option | 2.97 | 3.3 | 3.63 | V | |||||||||||||||
2.5 V option | 2.25 | 2.5 | 2.75 | V | |||||||||||||||||
1.8 V option | 1.71 | 1.8 | 1.89 | V | |||||||||||||||||
Supply Current | IDD |
Output enabled LVPECL CML LVDS CMOS |
|
120 108 99 90 |
130 117 108 98 |
mA | |||||||||||||||
tristate mode | 60 | 75 | mA | ||||||||||||||||||
Output Enable (OE)2 | VIH | 0.75 x VDD | V | ||||||||||||||||||
VIL | 0.5 | V | |||||||||||||||||||
Operating Temperature Range | TA | –40 | 85 | °C |
Parameter | Symbol | Test Condition | Min | Typ | Max | Units | |||||||||||||||
Control Voltage Tuning Slope1,2,3 | KV | 10 to 90% of VDD |
|
33 45 90 135 180 356 |
|
ppm/V | |||||||||||||||
Control Voltage Linearity4 | LVC | BSL | –5 | ±1 | +5 | % | |||||||||||||||
Incremental | –10 | ±5 | +10 | % | |||||||||||||||||
Modulation Bandwidth | BW | 9.3 | 10.0 | 10.7 | kHz | ||||||||||||||||
VCInput Impedance | ZVC | 500 | kΩ | ||||||||||||||||||
Nominal Control Voltage | VCNOM | @ fO | VDD/2 | V | |||||||||||||||||
Control Voltage Tuning Range | VC | 0 | VDD | V |
Parameter | Symbol | Test Condition | Min | Typ | Max | Units | |||||||||||||||
LVPECL Output Option1 | VO | mid-level | VDD– 1.42 | VDD– 1.25 | V | ||||||||||||||||
VOD | swing (diff) | 1.1 | 1.9 | VPP | |||||||||||||||||
VSE | swing (single-ended) | 0.55 | 0.95 | VPP | |||||||||||||||||
LVDS Output Option2 | VO | mid-level | 1.125 | 1.20 | 1.275 | V | |||||||||||||||
VOD | swing (diff) | 0.5 | 0.7 | 0.9 | VPP | ||||||||||||||||
CML Output Option2 | VO | 2.5/3.3 V option mid-level | — | VDD– 1.30 | — | V | |||||||||||||||
1.8 V option mid-level | — | VDD– 0.36 | — | V | |||||||||||||||||
VOD | 2.5/3.3 V option swing (diff) | 1.10 | 1.50 | 1.90 | VPP | ||||||||||||||||
1.8 V option swing (diff) | 0.35 | 0.425 | 0.50 | VPP | |||||||||||||||||
CMOS Output Option3 | VOH | IOH= 32 mA | 0.8 x VDD | — | VDD | V | |||||||||||||||
VOL | IOL= 32 mA | — | — | 0.4 | V | ||||||||||||||||
Rise/Fall time (20/80%) | tR,tF | LVPECL/LVDS/CML | — | — | 350 | ps | |||||||||||||||
CMOS with CL= 15 pF | — | 1 | — | ns | |||||||||||||||||
Symmetry (duty cycle) | SYM |
LVPECL:VDD– 1.3 V (diff) LVDS:1.25 V (diff) CMOS:VDD/2 |
45 | — | 55 | % |

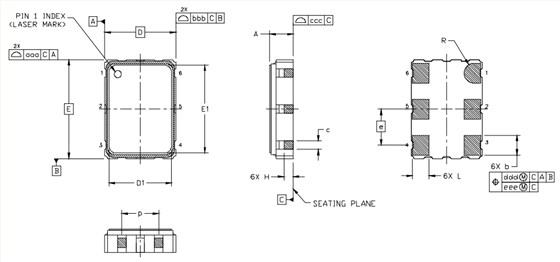

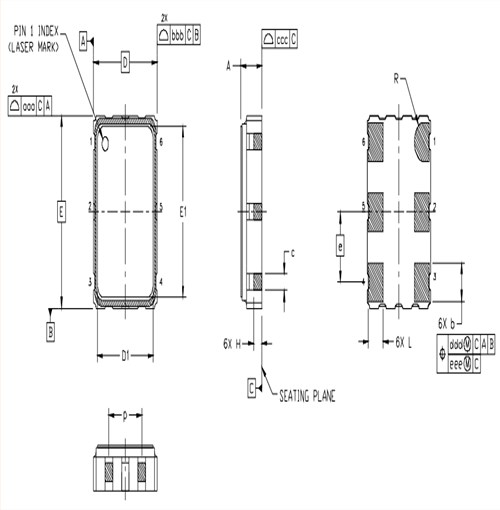

550AD27M0000DGR|Skyworks壓控振蕩器Si550|6G光模塊晶振 尺寸圖

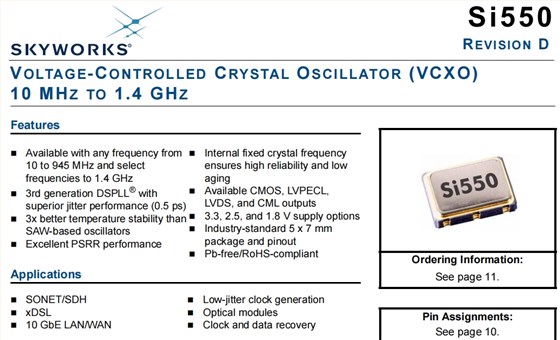

差分晶體振蕩器產品特性:
適用于以下任意頻率10至945MHz,選擇頻率至1.4GHz
第三代DSPLL®卓越的抖動性能(0.5ps)
溫度穩定性比SAW振蕩器
出色的PSRR性能
內部固定晶體頻率
確保高可靠性和低成本
可用的CMOS、LVPECL、LVDS和CML輸出
3.3、2.5和1.8 V電源選項
行業標準5x7mm
包裝和引腳
無鉛/符合RoHS
