頻率：25~175MHz

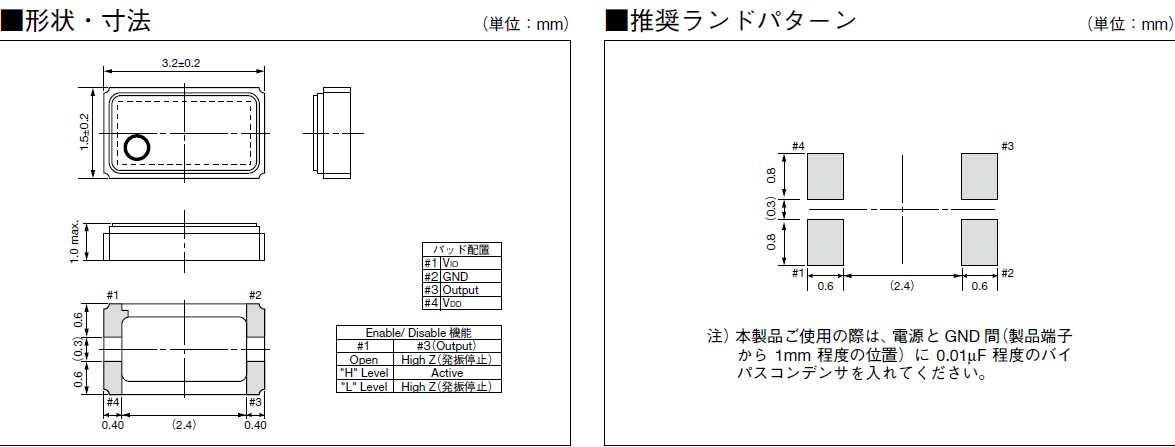

尺寸：3.2*2.5mm
日本株式會社京瓷晶振主要生產銷售石英水晶振蕩子,陶瓷振動子,32.768K,時鐘晶體,壓電石英晶體，石英晶振,有源晶振,壓控石英晶體振蕩器等器件，他的第一個字母“K”環起了陶瓷這一英文的第一個字母“C”，它由象征追求更廣闊的領域，展翅面向未來的企業商標和企業標識構成。1982年10月，公司由“京都陶瓷株式會社”變更為“京瓷株式會社”之際，便開始啟用這一標識。作為象征性標記的顏色，選擇了富有熱情和挑戰意味的紅色 。
京瓷晶振,貼片晶振,KC3225L-H2晶振 ,產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
|
項目 |
符號 |
KC3225L-H2晶振規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
25~175MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.60 V to 3.63 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
-40℃ to +105℃ |
請聯系我們查看更多資料http://www.jintuocc.com |
|
|
|||
|
|
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
京瓷晶振環保方針:
京瓷晶振致力于環境保護，包括預防污染。在產品的規劃到制造、運行維修等整個過程中，努力提供環保型的產品和服務。在業務活動中，努力節約資源并節省能源，致力于減少廢棄物和再生資源的回收利用。在積極公開有關環境的信息的同時，通過支持環保活動，廣泛地為社會作貢獻。致力于保護生物多樣性和可持續利用。
京瓷晶振的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平。實施創新戰略，提高自主創新能力，確保公司可持續發展。實施節約戰略，提高建設節約環保型企業能力，確保實現節能環保規劃目標。京瓷晶振,貼片晶振,KC3225L-H2晶振.
