NDK業界最高低相位噪聲特性NT2016SJA溫度補償晶振

返回列表 來源:*** 查看手機網址
掃一掃!NDK業界最高低相位噪聲特性NT2016SJA溫度補償晶振掃一掃!
瀏覽:- 發布日期:2019-04-25 09:22:24【
分享到:

日本電波株式會社在行業中具有一定的名氣,自在東京都中央區日本橋設立南部商工株式會社,并在1949年開始了石英晶振,貼片晶振,溫度補償晶振,壓控晶振等頻率元件的制造,并在不同的領域中提供了高性能的石英晶振.在包含車載在內的5G系統為基礎的事業方面,對品質的要求將比現在更高.不斷通過研發創新新的產品會出世.今天要介紹的是NDK新推出的2016溫補晶振.

日本NDK晶振集團開發了一種尺寸為2.0×1.6×0.7毫米的TCXO(度補償晶體振蕩器),在100千赫偏移(*2)時實現了業界最高水平的低相位噪聲-170分貝/赫茲.樣品裝運將于2019年7月開始.

為了提高具有多級調制和更大容量的通信質量,例如5G和其他高速移動通信Wi-Fi6(IEEE802.11ax)和SONET/SDH(同步光網絡/同步數字體系),預計未來對具有低相位噪聲特性的TCXO的需求將會增加.選擇和設計振蕩器很重要,因為調制精度(信號相位和幅度偏差)在很大程度上受到設備中使用的參考信號源的相位噪聲的影響.此外,相位噪聲與均方根相位抖動(*3)密切相關,因此選擇相位噪聲出色的石英晶體振蕩器有助于改善相位抖動.

為了滿足這些需求,我們利用合成石英的高品質因數(*4)優化了石英晶體諧振的設計,并通過降低振蕩電路的噪聲開發了一款具有業界最高低相位噪聲特性的溫度補償石英振蕩器.

振蕩器輸出線.

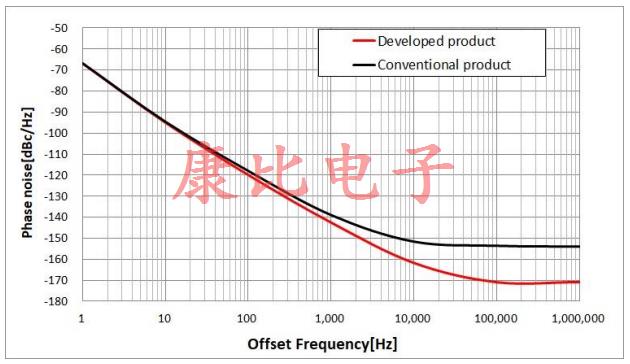

相位噪聲特性的[例子]

條件:標稱頻率26兆赫,溫度+25℃

NDK業界最高低相位噪聲特性NT2016SJA溫度補償晶振

地板噪聲-170分貝/赫茲(100千赫茲偏移(*2)

(與之前的型號相比減少了-17分貝/赫茲)

相位抖動:110fs(12千赫至5兆赫)

(與傳統抖動相比,迷失1971減少了%

基于這項技術,我們計劃將我們的產品系列擴大到其他尺寸.

該產品將在2019年東京大無線科技園展出

視線從5月29日星期三到5月31日星期五.(NDK•布斯:1931年西3廳)

(*1)我們2019年3月的調查

(*2)振蕩頻率:26兆赫,溫度:+25℃

(*3)傳輸數字信號時波形中出現的時間軸偏差或波動信號.

(*4)在石英振蕩器中,它指示共振銳度,并且該銳度越大(越高)值意味著溫度補償晶振蕩更加穩定

NDK業界最高低相位噪聲特性NT2016SJA溫度補償晶振

產品的[外觀]

[樣品/批量生產]

樣品裝運計劃于2019年7月開始,批量生產計劃于2019年開始2020年1月。

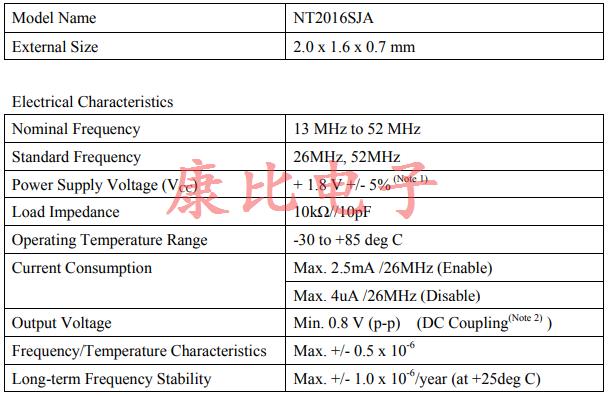

[規范特征]

NDK業界最高低相位噪聲特性NT2016SJA溫度補償晶振

(注1)可以使用DC+1.7 V至+3.3 V.

(注2)DC切割電容器不是內置的.將電容(1,000 pF)與串聯
