Q-Tech Crystal在美國加利福尼亞州卡爾弗城的35,000平方英尺的工廠內運營,通過了AS9100和ISO9001質量管理體系認證.公司在北美,歐洲和亞洲均設有銷售部門,業務遍及全球.Q-Tech以其在體聲波(BAW)和表面聲波(SAW)器件方面的尖端設計和制造能力而聞名.它不斷致力于研究和開發關鍵頻率控制技術,從而改進了更高頻率,小型化,低成本和新設計的領域.
定義:
晶體的驅動電平是對振蕩器放大器電路中晶體所看到的功耗的測量.驅動水平以毫瓦(毫瓦)或微瓦(瓦)表示.最大功耗通常由所用石英的類型和制造商規定,典型額定值最高可達1mW或2mW.晶體的驅動電平由晶體兩側選擇的反饋元件決定.
石英晶振的機械振動幅度與施加的電流成比例增加.晶體過驅動會導致過度的長期老化,輸出幅度和頻率失真,或者更糟的是諧振器的損壞.
Q-TECH晶振設計方法:
-目標是為晶體設計最低驅動水平,并具有足夠的驅動能力,以在極低驅動至工作驅動水平時提供啟動晶體的能量,并在最壞情況下維持穩態振蕩,包括電源電壓變化,電源斜坡率,工作溫度和環境因素.
-Q-Tech驅動電平在基本模式下從50瓦到100瓦不等,泛音模式振蕩器從200瓦到500瓦不等.
-Q-Tech在石英晶體諧振器測量中使用驅動級依賴性(DLD)的標準方法,允許的最大等效串聯電阻比為1.3:1.
如何測量振蕩器的驅動電平:
使用泰克交流電流探針放大器TCP312和Tekprobe電流探針測量通過晶振的交流電流,電路偏置在3.465Vdc,最小電流靈敏度為1mA.
設置:

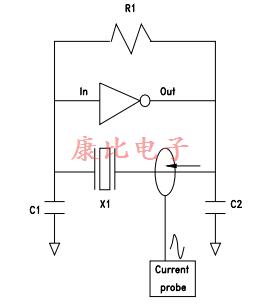

-通過連接到晶體的導線插入電流探針.參見圖1
測量直接晶體參數遙感,RL,C0
-RL也可以用RL=RS*(1+C0/CL)2來計算
-從示波器讀取峰峰值交流電流(Ipp)
-計算均方根電流(Irms),Irms=Ipp/(2√2)
-功率計算使用:
Pcrystal=RL*(Irms)2
120兆赫第三泛音石英晶體振蕩器的結果:
C0=1.88pF,CL=20pF,RL=30,F0=120MHz,Vcc=3.465Vdc
Ipp=0.00918A
Irms=0.00325A
多晶硅=316瓦
降額:
晶體電流額定值:500毫安
降額系數:0.5
實際電流:3.25毫安
應力比:0.0065
48兆赫第三泛音振蕩器QT625L的結果:
C0=3pF,CL=20pF,RL=23,F0=48MHz,Vcc=3.63Vdc
Ipp=0.00112A
Irms=0.00396A
多晶硅=360瓦
降額:
晶體電流額定值:500毫安
降額系數:0.5
實際電流:3.96毫安
應力比:0.0079
作為美國領先的MIL-PRF-55310合格產品制造商以及航空航天公司TOR(GPSIII)和NASAGSFC規格等超高可靠性標準,Q-Tech晶振集團自豪地為軍事,航空航天,井下服務,和我們的客戶合作四十年,實現了無限的成功故事.由Q-Tech設計和制造的零件在地殼以下數公里的范圍內,以及遠遠超出太陽系的深空任務中都表現出色.Q-Tech Crystal致力于通過優化公司的能力和資源(包括整個供應鏈管理),不斷改進實現整體產品卓越性.
