音頻設備在當前的社會上比較普遍的一款電子產品,其包括的產品類型也很多,一般可以分為以下幾種:功放機,音箱,多媒體控制臺,數字調音臺,音頻采樣卡,合成器,中高頻音箱,話筒,PC中的聲卡,耳機等,其他周邊音頻設備:專業話筒系列,耳機,收擴音系統等.都是生活中比較常使用到.
聲音基本上由模擬信號組成,其處理與衰減,噪聲和惡化石英晶體振蕩器問題相關.通過將原始聲音傳遞通過模數轉換器(ADC)來解決這些問題,并且所得到的數據可以作為數字聲音分布在CD上或通過網絡分發.然后,這些數據使用最終用戶的數字音頻設備中的數模轉換器(DAC)進行處理,并作為模擬聲音輸出.
在模擬信號的數字化中,采樣(*1)以特定頻率執行.要以盡可能高的保真度再現聲音,需要更高的采樣頻率(*2)和比特率(*3).今天的高分辨率聲源的特點是采樣頻率和比特率優于用于CD的采樣頻率和比特率,實現真正的高保真音頻再現的數字化.
數字聲源
采樣頻率
比特率
CD聲源
44.1
16位
高分辨率。聲源
96kHz的
24位
192kHz的
24位
384kHz
24位
相位噪聲和抖動
高分辨率聲源的忠實再現需要精確的數字信號處理和模擬聲音輸出,同時減少數字音頻設備中聲源的劣化.該轉換精度取決于所使用的音頻設備的時鐘頻率的噪聲特性(即,目標頻率之外的頻率分量).

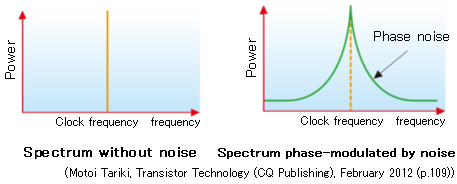

具有零噪聲的電路的時鐘頻譜具有直線的形式(圖1).然而,實際頻譜由噪聲調制,其特征在于附近的額外頻率分量(圖2,右)稱為相位噪聲.

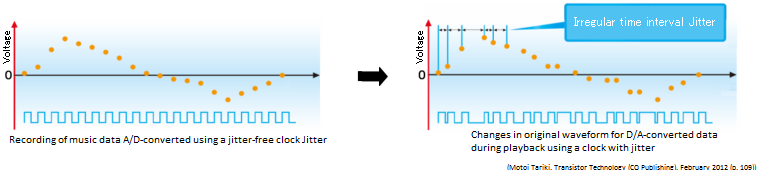

時鐘頻率的相位噪聲會影響DAC并使時間間隔不規則.這種現象稱為抖動(見下圖).
準確的低噪聲時鐘源是必要的
在數字音頻設備中,主時鐘的相位噪聲由于抖動而影響DAC,從而阻礙高保真音頻再現.為了提高聲音再現性,需要用于具有優異相位噪聲特性(即低抖動)的主時鐘晶體振蕩器.
相位噪聲表示為在晶體振蕩器的原始頻率之外測量的頻率分量電平,并且基于原始頻率的分量電平.偏移頻率偏離原始頻率,通常在1Hz-1MHz范圍內測量.

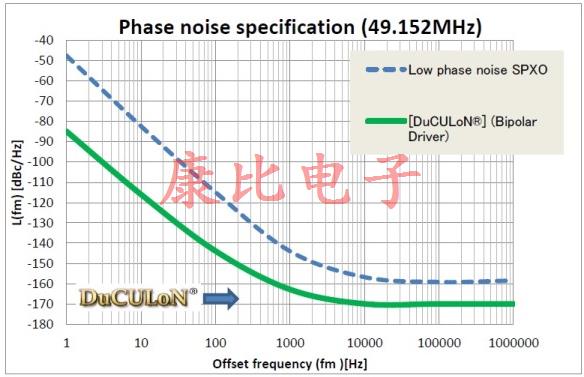

以下是用于音頻設備的石英晶體振蕩器中的相位噪聲示例:
頻率穩定性(頻率在延長的時間段內不會改變的特性)通常被視為石英晶體振蕩器的重要特性.但是,音頻設備需要短期而非長期穩定性.在這樣的背景下,頻率穩定性約為±30-±100ppm的SPXO(*4)通常用于主時鐘.高端音頻系統可能具有OCXO晶振(*5),而不是更高質量的聲音.
OCXO
(烤箱控制晶體振蕩器)
SPXO
(簡單封裝晶體振蕩器)
11.2896MHz,12.288MHz,
22.5792MHz,24.576MHz,
45.1584MHz,49.152MHz
最大。±30×10 -6
(總頻率容差)
圖片
晶體振蕩器的類型
包裝尺寸
47.2×47.0×28.5毫米
2.5×2.0×0.9毫米
型號名稱
NH47M47LA
NZ2520SD
標稱頻率
45.1584MHz,49.152MHz
電源電壓
[V CC ]
DC + 5V±5%
DC + 3.3V±10%
[V 烤箱 ]
DC + 5V±5%
---
目前的消費
[我CC ]
最大。60毫安
最大。6.0mA(待機時最大10μA)
[我烤箱 ]
最大。740 mA(開始時)
---
最大。210 mA(穩定時+ 25°C)
---
工作溫度范圍
0至+ 50°C
-10至+ 70°C
頻率容差
最大。±5×10 -6
產量
HCMOS /雙極驅動器/正弦波(可選)
CMOS
目錄
用于數字音頻設備的低相位噪聲晶體振蕩器
NDK晶振為主時鐘批量生產具有低相位噪聲的晶體振蕩器,可實現忠實的聲音再現.該公司的NZ2520SDSPXO(一種具有低相位噪聲的小型表面安裝振蕩器)被音頻設備制造商和發燒友廣泛使用.
在2015年,NDK還開發了DuCULoN®(雙晶超低噪音OCXO),這是一個世界領先地位(內部數據,2015年6月),在市場上具有低相位噪聲特性的音頻設備晶體振蕩器.
