頻率：10.000~52.000MHZ

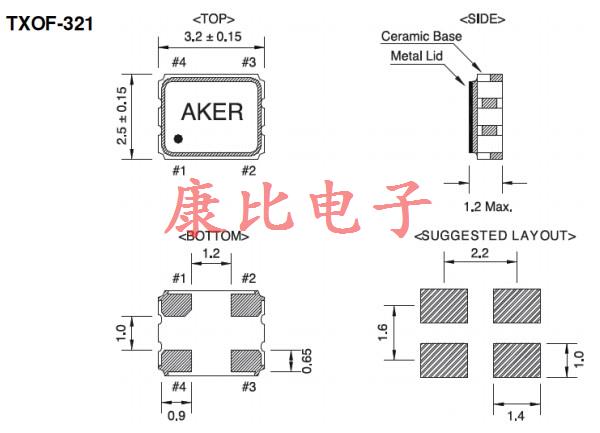

尺寸：3.2x2.5mm
AKER高品質晶振,TXOF-321移動通訊晶振,TCXO晶振，晶振是電子產品都得依賴的一款電子器件,它是通常應用到一些高端電子產品當中。削波正弦波形是TCXO晶振最受歡迎的輸出選項,這是為什么呢,主要原因有兩點.其一是低功耗,改善了熱特性以及更好的老化和頻率穩定性能;其二則是輸出更好的相位噪聲性能.也就是說石英晶振在采用削波正玄波作為輸出方式之后會極大的減少諧波分量的數量,使得晶振產品具備低相位噪聲的性能.
安碁科技成立于西元1990年，主要從事石英元件產品的研發、包含石英晶體，耐高溫晶振，有源晶振，石英晶體振蕩器，溫度補償晶振等制造及銷售。擁有深厚的研發技術底蘊，為晶體振蕩器之專業制造公司。深耕臺灣、布局全球。在美國與中國大陸均設有據點，提供客戶最及時的服務，朝客戶導向目標邁進。科技不斷的進步，安碁科技亦不斷提升技術服務。透過與客戶緊密的互動，了解客戶需求，提供客戶全方位的技術支援─Total Solution； 貫徹安碁誠信為首、專業化客戶服務及品質優先的理念。公司愿景-追求卓越，不斷創新，與客戶一同成長，成為客戶在頻率控制元件領域的最佳伙伴。
臺灣安基晶振公司了解市場需求，為客戶提供范圍最廣的頻率控制產品之一。主營產品石英晶體，有源晶振，晶體振蕩器，溫補晶體振蕩器，壓控晶體振蕩器等，快速、準確的產品開發；符合規格的優質組件；對制造過程的仔細控制。所有這些都使Aker晶振能夠提供最好的頻率控制技術，幫助推動幾乎每個行業的產品開發，從網絡、PC、物聯網和家用電器到汽車、醫療、工業控制和安全。
Aker晶振在臺灣和中國大陸的制造工廠采用最先進的設備。所有生產、校準和測試設施都是完全自動化的。每個工廠都通過了 ISO 9001 認證。我們是一家在臺灣證券交易所上市的上市公司。讓我們與眾不同的是我們對所有客戶的靈活性、承諾、可靠性和經過驗證的性能。

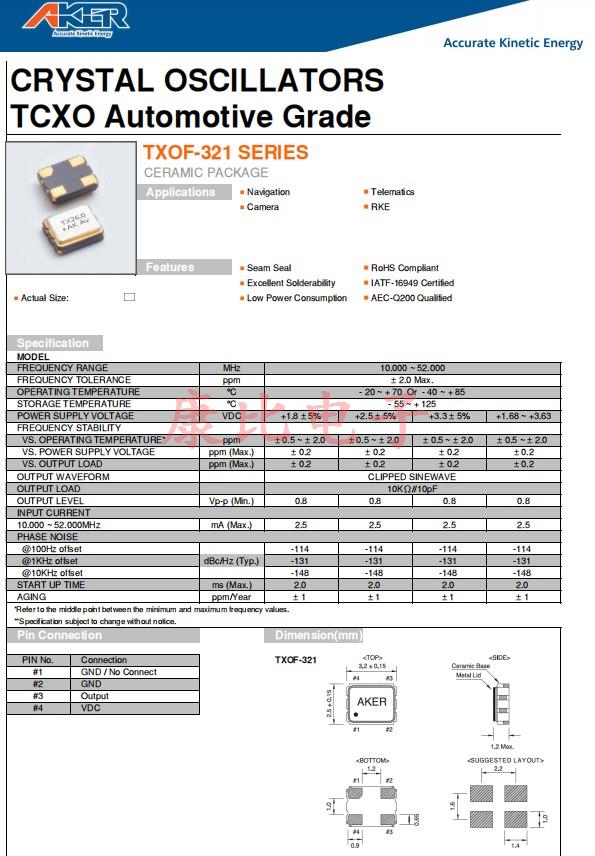

| FREQUENCY RANGE | MHz | 10.000 ~ 52.000 | |||
| FREQUENCY TOLERANCE | ppm | ± 2.0 Max. | |||
| OPERATING TEMPERATURE | °C | - 20 ~ + 70 Or - 40 ~ + 85 | |||
| STORAGE TEMPERATURE | °C | - 55 ~ + 125 | |||
| POWER SUPPLY VOLTAGE | VDC | +1.8 ± 5% | +2.5 ± 5% | +3.3 ± 5% | +1.68 ~ +3.63 |
| FREQUENCY STABILITY | |||||
| VS. OPERATING TEMPERATURE* | ppm | ± 0.5 ~ ± 2.0 | ± 0.5 ~ ± 2.0 | ± 0.5 ~ ± 2.0 | ± 0.5 ~ ± 2.0 |
| VS. POWER SUPPLY VOLTAGE | ppm (Max.) | ± 0.2 | ± 0.2 | ± 0.2 | ± 0.2 |
| VS. OUTPUT LOAD | ppm (Max.) | ± 0.2 | ± 0.2 | ± 0.2 | ± 0.2 |
| OUTPUT WAVEFORM | CLIPPED SINEWAVE | ||||
| OUTPUT LOAD | 10KΩ//10pF | ||||
| OUTPUT LEVEL | Vp-p (Min.) | 0.8 | 0.8 | 0.8 | 0.8 |
| INPUT CURRENT | |||||
| 10.000 ~ 52.000MHz | mA (Max.) | 2.5 | 2.5 | 2.5 | 2.5 |
| PHASE NOISE | |||||
| @100Hz offset | dBc/Hz (Typ.) | -114 | -114 | -114 | -114 |
| @1KHz offset | -131 | -131 | -131 | -131 | |
| @10KHz offset | -148 | -148 | -148 | -148 | |
| START UP TIME | ms (Max.) | 2 | 2 | 2 | 2 |
| AGING | ppm/Year | ± 1 | ± 1 | ± 1 | ± 1 |
AKER高品質晶振,TXOF-321移動通訊晶振,TCXO晶振
電處理:
將電源連接到有源晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英有源晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因?yàn)闊o論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至耐高溫晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
機械處理
當有源晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點.
AKER高品質晶振,TXOF-321移動通訊晶振,TCXO晶振
AKER晶振公司將有效率的使用自然資源和能源，以便從源頭減少廢物產生和排放。我們將在關注于預防環境和安全事故，保護公眾健康的同時，努力改進我們的操作。公司將積極參與加強公眾環境、健康和安全意識的活動，提高公眾對普遍的環境、健康和安全問題的注意。所有的經營組織都將積極應用國際標準以及適用的法律法規。為促進合理有效的公共政策的制訂實施加強戰略聯系。
消除事故和環境方面的偶發事件，減少廢物的產生和排放，有效的使用能源和各種自然資源，對緊急事件做好充分準備，以便及時做出反應。對我們的產品進行檢驗，同時告知我們的員工顧客以及公眾，如何安全的使用，如何使用對環境影響較小，幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境。
生產石英晶振，貼片晶振等產品減少污染物排放，對不可再生的資源進行有效利用。減少廢物的產生，對其排放的責任進行有效管理，有效地使用能源。通過設計工藝程序?qū)T工進行培訓保護環境以及人們的健康和安全。提供安全使用和廢置我們的產品的信息，對環境有重大健康安全和環境的運營現狀進行糾正。
保持就健康安全環境問題與臨近攝取進行對話。通過在環境控制方面實施優秀的管理實踐，以保護環境和與強生公司全球運作相關的自然資源。向員工灌輸環境價值觀，在所有的產品和生產過程中應用最佳環境實用技術，為全球可持續發展做出貢獻。
我們將依據技術進步以及對安全、健康和環境科學全新的解釋持續地改進我們的業務。我們將追求在資源利用上的零廢物率。原材料將得到循環和再利用以最大限度地減少對其處理量，同時節約資源。在廢物的滋生地，廢物將被安全、負責地處理掉。
CX3225GB智能家電晶振,Kyocera無源晶體,CX3225GB25000P0HPQZ1，尺寸3.2x2.5mm，頻率25MHZ，日本進口晶振，京瓷陶瓷晶振，四腳貼片晶振，3225mm貼片晶振，無源貼片晶振，無源晶振，SMD晶振，陶瓷諧振器，無鉛環保晶振，陶瓷晶振，輕薄型晶振，水晶振動子，低損耗晶振，低功耗晶振，高質量晶振，高性能晶振，儀器設備晶振，數碼家電晶振，數字視頻晶振，照相機晶振，民生機器專用晶振，網絡設備晶振，無線應用晶振，具有良好的耐壓性能。
貼片晶振產品廣泛應用各個領域之中，比較適用于儀器設備，數碼家電，數字視頻，照相機，民生機器，網絡設備，無線應用等領域。CX3225GB智能家電晶振,Kyocera無源晶體,CX3225GB25000P0HPQZ1.
QTC3224.0000FDT1I20M,夸克測試測量晶振,QTC32高性能晶振，尺寸3.2x2.5mm，頻率24MHZ，，德國夸克晶振，石英貼片晶振，水晶振動子，石英晶振，Quarztechnik Crystal，無源石英晶振，無源晶振，SMD晶振，3225mm貼片晶振，24MHZ石英晶振，四腳貼片晶振，綠色環保晶振，高性能晶振，高質量晶振，低損耗晶振，低功耗晶振，低老化晶振，低成本晶振，低耗能晶振，測試測量專用晶振，移動通信晶振，無線設備晶振，汽車應用晶振，網絡設備晶振，以太網晶振，智能音響晶振，游戲機晶振，藍牙耳機晶振，具有輕薄小高性能的特點。
石英貼片晶振產品可廣泛滿足各大應用領域,常常用于高密度應用，調制解調器、通信和測試設備，PMCIA，無線應用，汽車應用，還可以應用智能音響，游戲機等領域。QTC3224.0000FDT1I20M,夸克測試測量晶振,QTC32高性能晶振.
