頻率：0.750-160.000MHZ
尺寸：14.0x9.0mm
Wi2Wi無鉛環保產品,VC29移動設備晶振,V29T25000XCBB3RX低抖動晶振，VC29系列壓控晶體振蕩器(VCXO)確保在苛刻的環境下精確的頻率。該VCXO具有超低相位噪聲、低抖動和在高振動環境中的出色性能，提供標準和定制頻率。壓控晶振(VCXO)是一種石英晶體振蕩器，其振蕩效率可以通過紅外線加控制電壓來改變或調制。它的振蕩頻率由晶體決定，頻率可以通過控制電壓在小范圍內調節。VCXO振蕩器多用于鎖相技術和頻率負反饋調制。通常，控制電壓范圍為0V至2V或0V至3V。VCXO的調諧范圍為100ppm至200ppm。
Wi2Wi公司成立于2005年，總部位于加利福尼亞州圣何塞，是一家垂直整合技術公司，設計，制造和銷售高性能，低功耗無線連接解決方案，全球導航衛星系統模塊和頻率控制設備。在威斯康星州米德爾頓和印度海德拉巴設有辦事處。Wi2Wi晶振產品和增值服務提供高度集成，堅固耐用，可靠的多協議無線執行器，內置軟件，以及為全球客戶提供定制的定時和頻率控制設備。該公司的產品和服務涉及物聯網（IoT），機器對機器（M2M），航空電子，空間和政府贊助項目市場的眾多應用。
美國進口晶振Wi2Wi公司是全球領先的端到端無線連接解決方案開發商和制造商，高精度頻率控制，定時和微波過濾設備，很高興宣布推出堅固，堅固且可靠的溫度補償晶振系列（TCXO），即TCH系列，這是其產品組合的進一步發展前景。宣布新型TCH系列堅固耐用且同類最佳的溫補振蕩器（TCXO）。TC6系列進一步擴展了Wi2Wi的頻率控制和定時設備產品組合，以滿足航空電子，太空和軍事市場最苛刻的技術要求。公司已收到TCH系列的首批生產訂單，從大型供應商到航空電子設備和國防市場。“董事會主席Michael Sonnenreich表示。
“Wi2Wi繼續廣泛關注根據客戶需求開發新產品，包括石英晶體諧振器，有源晶振，石英晶體振蕩器，貼片晶振，石英晶振，溫補晶體振蕩器，壓控晶體振蕩器。并確保我們生產的每個類別都有全系列的產品。新型TCH系列TCXO擴展了我們目前的高穩定性，高沖擊和高振動，是航空電子，太空和軍事市場中高精度應用的理想選擇。TCH系列是我們高可靠性和高性能TCXO系列的一個很好的補充。“Wi2Wi總裁兼首席執行官Zachariah Mathews說。

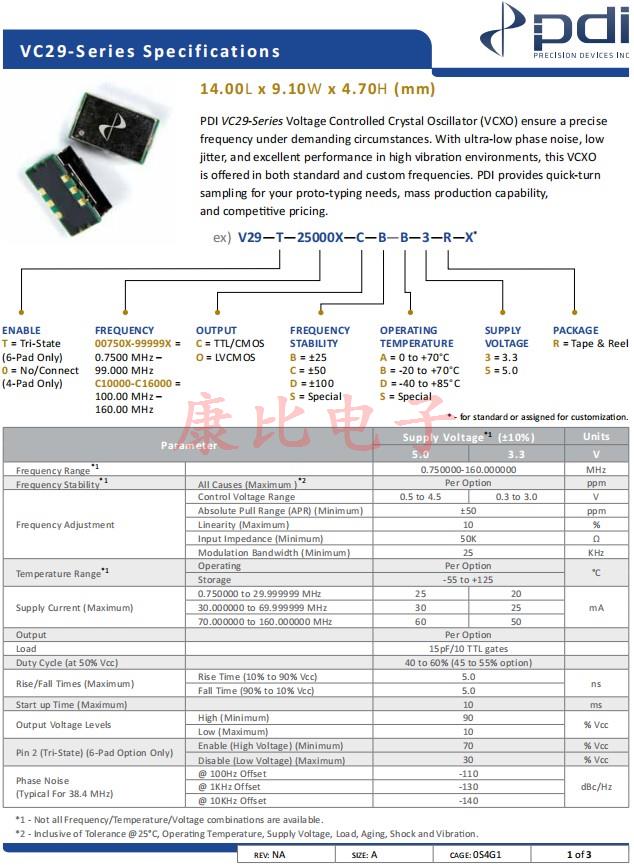

| Parameter | Supply Voltage*1 (±10%) | Units | ||
| 5 | 3.3 | V | ||
| Frequency Range*1 | 0.750000-160.000000 | MHz | ||
| Frequency Stability*1 | All Causes (Maximum )*2 | Per Option | ppm | |
| Frequency Adjustment | Control Voltage Range | 0.5 to 4.5 | 0.3 to 3.0 | V |
| Absolute Pull Range (APR) (Minimum) | ±50 | ppm | ||
| Linearity (Maximum) | 10 | % | ||
| Input Impedance (Minimum) | 50K | Ω | ||
| Modulation Bandwidth (Minimum) | 25 | KHz | ||
| Temperature Range*1 | Operating | Per Option | ||
| Storage | -55 to +125 | |||
| Supply Current (Maximum) | 0.750000 to 29.999999 MHz | 25 | 20 | |
| 30.000000 to 69.999999 MHz | 30 | 25 | mA | |
| 70.000000 to 160.000000 MHz | 60 | 50 | ||
| Output | Per Option | |||
| Load | 15pF/10 TTL gates | |||
| Duty Cycle (at 50% Vcc) | 40 to 60% (45 to 55% option) | |||
| Rise/Fall Times (Maximum) | Rise Time (10% to 90% Vcc) | 5 | ||
| Fall Time (90% to 10% Vcc) | 5 | |||
| Start up Time (Maximum) | 10 | ms | ||
| Output Voltage Levels | High (Minimum) | 90 | % Vcc | |
| Low (Maximum) | 10 | |||
|

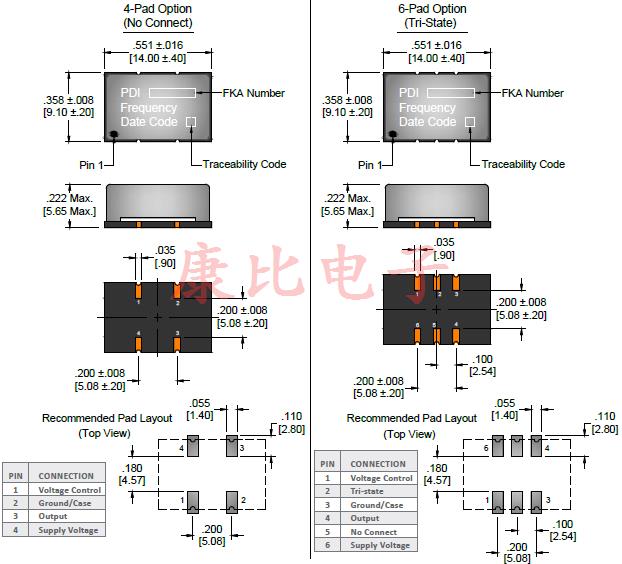

Pin 2 (Tri-State)
(6-Pad Option Only)
|
Enable (High Voltage) (Minimum) | 70 | % Vcc | |
| Disable (Low Voltage) (Maximum) | 30 | % Vcc | ||
|
Phase Noise
(Typical For 38.4 MHz)
|
@ 100Hz Offset | -110 | ||
| @ 1KHz Offset | -130 | dBc/Hz | ||
| @ 10KHz Offset | -140 | |||
Wi2Wi無鉛環保產品,VC29移動設備晶振,V29T25000XCBB3RX低抖動晶振
在使用晶振時應注意以下事項:
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
3：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
5：鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
6：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作
Wi2Wi無鉛環保產品,VC29移動設備晶振,V29T25000XCBB3RX低抖動晶振
進口威爾威晶振環保基本理念：
1.作為良好的企業市民，遵循本公司的行動方針，充分關心維護地球環境。遵守國內外的有關環保法規。
2.保護自然環境，充分關注自然生態等方面的環境保護，維持和保全生物多樣性。
3.有效利用資源和能源，認識到資源和能源的有限性，努力進行有效利用。
4為構建循環型社會做出貢獻，致力于減少廢棄物及廢棄物的再利用核再生循環，努力構建循環型社會。
5.推進環保型業務，充分發揮綜合實力，推進環保型業務，為減輕社會的環境負荷做出貢獻。
6.建立環境管理系統，充分運用環境管理系統，設定環境目的和目標，定期修正，不斷改善，努力預防環境污染。
生產石英晶振，貼片晶振，晶體振蕩器等產品對環境環保與發展對策：實行可持續發展戰略。采取有效措施，防治工業污染。提高能源利用效率，改善能源結構。運用經濟手段保護環境。大力推進科技進步，加強環境科學研究，積極發展環境保護產業。健全環境法規，強化環境管理。加強環境教育，不斷提高環境意識。
