TXC晶振,貼片晶振,7R晶振,TXC貼片晶振

頻率：20MHz～64MHz

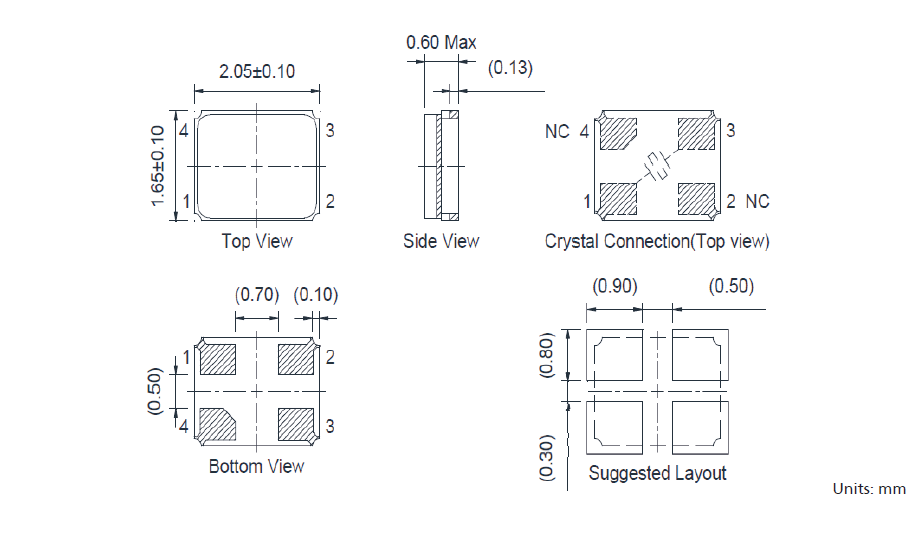

尺寸：2.05*1.65*0.6mm

貼片晶振本身體積小,薄型石英晶體諧振器,如GPS導航晶振,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品,2016mm體積的石英晶振,是目前石英晶振中體積較小的一款,該體積產品適合于導航,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.比.

訂購熱線：0755-27876201

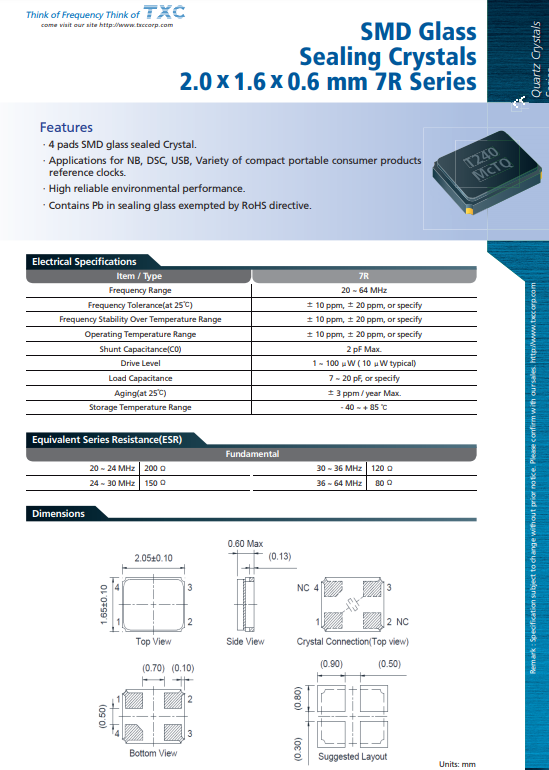

TXC晶振,貼片晶振,7R晶振,TXC石英晶振

制造商	TXC晶振	產地	臺灣	產品型號	7R
頻率	20MHz～64MHz	負載	7pF～20pF	溫度范圍	-30℃～+85℃
頻率偏差	±10ppm,±20ppm	封裝	陶瓷面貼片	尺寸	2.051.650.6mm

TXC晶振規格	單位	7R晶振	石英晶振基本條件
標準頻率	f_nom	20MHz～64MHz	標準頻率
儲存溫度	T_stg	-40°C～+85°C	裸存
工作溫度	T_use	-30°C～+85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10,±20× 10-6(標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.jintuocc.com/
頻率溫度特征	f_tem	±10,±20×10^-6/-30°C～+85°C	超出標準的規格請聯系我們.
負載電容	CL	7pF～20pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

化學制劑/pH值環境

請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品.

粘合劑

請勿使用可能導致SMD晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能.)

鹵化合物

請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.

靜電

過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將輸出負載安裝在盡可能靠近貼片晶振的地方(在20mm范圍之間).

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
