頻率:22~87KHzMHz

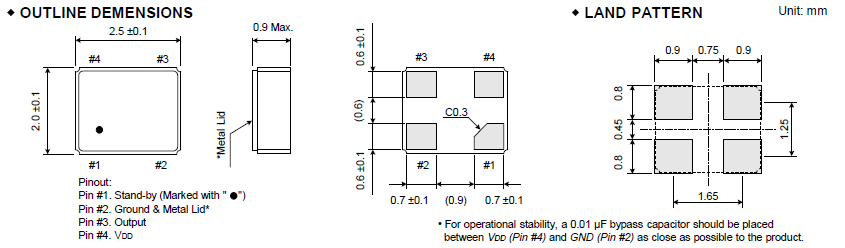

尺寸:2.5*2.0mm
1949開始生產電阻,我們一直致力于開發有吸引力的設備,并擴大我們的業務作為我們的整個集團,旨在獲得更高的客戶滿意度.如此高的顧客滿意會導致人們對使用電子產品,如手機和數碼相機的電子產品的滿意度.因為我們知道這個事實,我們可以繼續為我們的目標努力.由于晶體器件是信息和通信領域中的重要組成部分,在每個員工中都存在著強烈的欲望.積累了原始的訣竅.因此,我們從許多客戶贏得信任,為“小型的河”.
大河晶振,貼片晶振,FCXO-05C晶振 ,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用.
石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等)。使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.
項目 |
符號 |
FCXO-05C晶振規格說明 |
條件 |
輸出頻率范圍 |
f0 |
22~87KHzMHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
電源電壓 |
VCC |
1.80 V to 5.0 V |
請聯系我們以了解更多相關信息 |
儲存溫度 |
T_stg |
-40℃ to +85℃ 40℃ to +105℃
40℃ to +125℃ |
裸存 |
工作溫度 |
T_use |
G: -20℃ to +70℃ |
請聯系我們查看更多資料http://www.jintuocc.com |
H: -30℃ to +85℃ |
|||
J: -40℃ to +125℃ |
|||
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
VIL |
20 % VCC Max. |
||
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂(開裂)。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂(開裂),也可能導致氣密性和產品特性受到破壞。當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。大河晶振,貼片晶振,FCXO-05C晶振.
