頻率：8~160MHZ

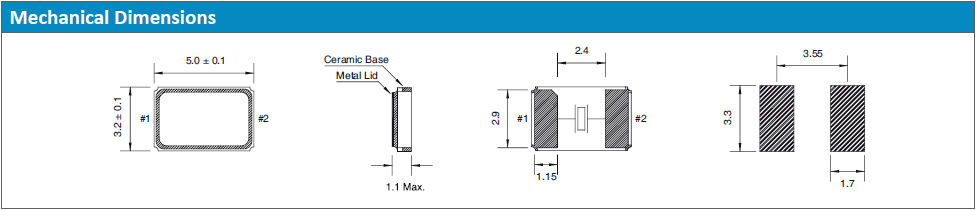

尺寸：5.0*3.2mm
QuartzChnik晶振,貼片晶振,QTC5B晶振,Quarztechnik作為德國振蕩石英晶體和振蕩器制造商已有50多年的歷史，我們生產各種產品 - 從通道晶體，振蕩石英晶體和石英振蕩器到基于壓電單晶的傳感器元件。我們的產品應用于所有類型的無線電應用，如用于制造振蕩器和壓力，溫度和質量敏感傳感器元件的精密晶體。除標準振蕩器外，我們還生產TCXO和VCTCXO。我們的優勢在于我們能夠在極短時間內將客戶的具體要求變為現實。我們廣泛的產品范圍使我們能夠處理石英技術的許多方面，為客戶提供物有所值的價格和穩定的價格。您也可以從我們訓練有素的團隊的專業知識和專家的專業知識中受益。
小型表面進口晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。
|
QuartzChnik晶振規格 |
單位 |
QTC5B晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
8~160MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-20°C ～ +125°C |
標準溫度 |
|
激勵功率 |
DL |
100μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10,30× 10-6 |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30× 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
10~32pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
關于沖洗清潔進口石英晶振由于采用小型、薄型的晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。 關于機械性沖擊(1) 從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。QuartzChnik晶振,貼片晶振,QTC5B晶振
在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。(2) SMD石英晶振與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。
耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接無源進口晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。
Quarztechnik晶振對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,規定實施環境影響評價法. 環境影響評價法用于調查32.768K,時鐘晶體,金屬面2腳5032晶振材料中是否含有R o H S指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.(其中部分部件可能使用例外事項中的構件).QuartzChnik晶振,貼片晶振,QTC5B晶振
對應無鹵素,燃燒高濃度、包含以溴和氯為代表的“鹵族物質”的塑料等物質時,會產生有毒氣體(二惡英).本公司精工晶振將沒有使用溴、氯 系列的阻燃材料的產品稱為“無鹵素產品”,石英晶振事業部實現了5032SMD晶振產品的無鹵素化,向客戶提供對環境友好的環保產品.對應Quarztechnik制定的綠化商品基準,本公司對達到一定基準的對環境友好的環保產品實行Quarztechnik綠化商品的認證.
德國Quarztechnik晶振通過引進環境會計、公布CO2排放量等措施推進環境的可視化，在商品的開發、制造、銷售、服務等各種過程中，致力于減少溫室效應氣體。提供從材料的選定到廢棄過程中考慮環境質量的5032石英貼片諧振器產品。加強制度建設，深化環境監管，向環境污染宣戰，促進經濟與環境協調發展。
