QANTEK晶振,貼片晶振,QC5A晶振

頻率:8~160MHZ

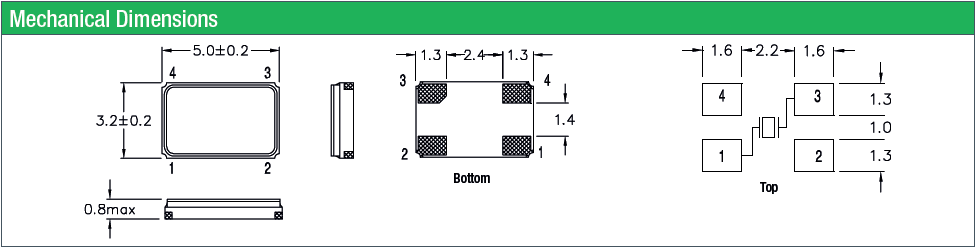

尺寸:5.0*3.2mm

小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
訂購熱線:0755-27876201
QQ咨詢 點擊這里給我發消息

QANTEK晶振,貼片晶振,QC5A晶振,QANTEK的供應渠道組織高效實用。所有的銷售,工程和管理職能都在Ft。美國佛羅里達州勞德代爾市。亞洲,歐洲和中東國家的直接產品來自位于德國和香港的三個分銷中心之一。所有北美(包括加拿大)和南美的貨物都由我們的Ft處理。除非客戶另有要求,否則佛羅里達州勞德代爾設施。銷售代表和分銷商戰略性地位于世界各地,并提供本地技術和產品支持。

智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸。對于圓片晶振,X、Z 軸較難區分,所以無源晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上。保證晶振產品的溫度特性。

QANTEK晶振規格

單位

QC5A晶振頻率范圍

石英晶振基本條件

標準頻率

f_nom

8~160MHZ

標準頻率

儲存溫度

T_stg

-55°C  +125°C

裸存

工作溫度

T_use

-40°C  +85°C

標準溫度

激勵功率

DL

100μW Max.

推薦:1μW  100μW

頻率公差

f_— l

±10~30× 10-6

+25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,http://www.jintuocc.com

頻率溫度特征

f_tem

±30× 10-6/-20°C  +70°C

超出標準的規格請聯系我們.

負載電容

CL

10~32pF

超出標準說明,請聯系我們.

串聯電阻(ESR)

R1

如下表所示

-40°C  +85°C, DL = 100μW

頻率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

QC5A 5032

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英進口晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。QANTEK晶振,貼片晶振,QC5A晶振

超聲波清洗:(1)使用AT-切割晶體和表面面濾波器波(SAW)/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。

(2)使用進口石英晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因?yàn)榫д窨赡苁艿狡茐摹#?)請勿清洗開啟式晶振產品(4)對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。(5)焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。

QANTEK晶振集團建立一種可測量的發展和改進的目標指標,定期對四腳無源SMD諧振器進行內審和管理評審。在現有的或新生的各種活動中不斷監測和改進環境績效。通過對生產活動的持續改進和促進對低效或無效的環境法律法規進行合理化轉變,努力提高環境管理中資本的效力。QANTEK晶振,貼片晶振,QC5A晶振

QANTEK集團將生產活動中的環境因素和環境影響的分析納入我們的決策中來,確保活動中每一分子的運作和發展都體現對污染預防方針的貫徹。我們將定期對雇員進行教育和培訓,確保進口金屬面諧振器能夠安全高效的工作,樹立他們的環保責任感。 與雇員、客戶、公眾、政府及關注公司環境績效和持續改進計劃的相關方進行充分開放的信息交流。

QANTEK的頻率管理組件產品系列因其可靠性,耐用性和性能而廣受認可。我們的5032貼片晶振產品制造符合國際標準和規格。因此,每一臺QANTEK產品都能達到您的期望和超越。此外,我們不斷擴大和升級我們的生產流程,以確保利用新技術來保護和永久改善產品性能和完整性。我們的持續增長和極高的客戶保留水平證明了這一承諾。
