頻率:1.5~200MHz

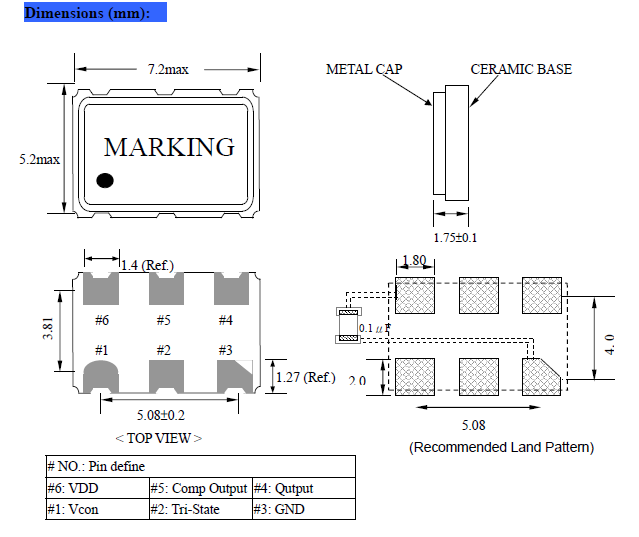

尺寸:7.0*5.0mm
臺灣津綻NSK晶振科技是專業的石英晶振,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器,貼片晶振制作商,公司創于臺灣1996年成立,創建品牌為【NSK】1997年在香港成立分公司,1998年在深圳成立分部,2001年到廣東省東莞市投資建廠,主要生產石英晶體諧振器,無源晶振,與石英晶體振蕩器,有源晶振,東冠生產線主要生產小尺寸SMD貼片晶振系列。臺灣津綻NSK晶體主要生產產品為全系列石英晶體振蕩子即:石英晶體諧振器,(DIP晶體 SMD 晶體),石英晶體振蕩器 (SMD OSCILLATOR) 和石英晶體控制振蕩器 (SMD晶振 VCXO壓控晶振)。
津綻晶振,貼片晶振,NADD晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點.
晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題,公司在此方面通過理論與實踐相結合,模擬出一整套此石英晶振晶片設計的計算機程序,該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。
型號 |
符號 |
NADD |
輸出規格 |
- |
LVDS |
輸出頻率范圍 |
fo |
1.5~200MHz |
電源電壓 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
頻率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
保存溫度范圍 |
T_stg |
-40?+85℃ |
運行溫度范圍 |
T_use |
-10?+70℃ ,-40?+85℃ |
消耗電流 |
ICC |
20mA max. |
待機時電流(#1引腳"L") |
I_std |
10μA max. |
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
波形對稱 |
SYM |
45?55% [at outputs cross point] |
0電平電壓 |
VOL |
- |
1電平電壓 |
VOH |
- |
上升時間 下降時間 |
tr, tf |
0.4ns max. [20?80% Output-OutputN] |
差分輸出電壓 |
VOD1, VOD2 |
0.247?0.454V |
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=|VOD1VOD2|] |
補償電壓 |
VOS |
1.125?1.375V |
補償電壓誤差 |
⊿VOS |
50mV |
交叉點電壓 |
Vcr |
- |
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
輸出禁用時間 |
tPLZ |
200ns |
輸出使能時間 |
tPZL |
2ms |
周期抖動(1) |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
總抖動(1) |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂(開裂),也可能導致氣密性和產品特性受到破壞。當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。
