頻率：1.5~60MHz

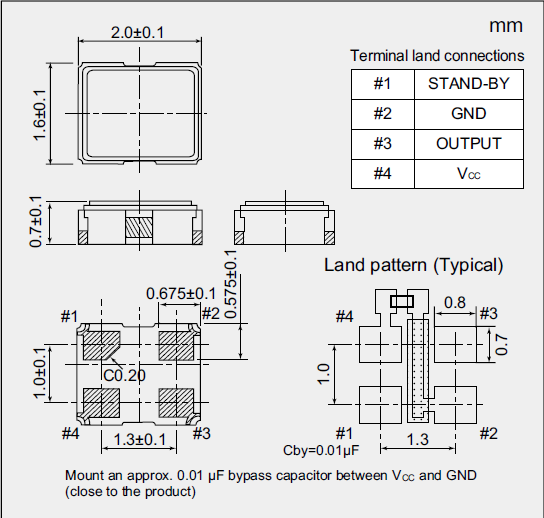

尺寸：2.0*1.6mm
現在我們作為提供電子業必不可少的，在豐富用途被廣泛使用的晶體元器件產品以及應用水晶技術的傳感器等新的高附加價值產品的頻率綜合生產廠家，正以企業的繼續成長為目標而努力。日本電波工業株式NDK晶振經營范圍：晶體諧振器、晶體振蕩器等晶體元器件、應用器件、石英晶振,陶瓷晶振,聲表面諧振器,有源晶振,壓控振蕩器,貼片晶振,人工水晶及芯片等的晶體相關產品的制造與銷售.
NDK晶振,貼片晶振,NZ2016SD晶振,貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
|
項目 |
符號 |
NZ2016SD晶振規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
1.5~60MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.80 V to 3.3 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
-10℃ to +60℃ |
請聯系我們查看更多資料http://www.jintuocc.com |
|
-10℃ to +70℃ |
|||
|
-40℃ to +85℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。
NDK晶振環保方針:
NDK晶振集團作為“地球內企業”，在保護地球環境方面發揮著領導作用。我們尊重歷史、文化和傳統的多樣性，并致力于“CSR經營”和“環境經營”。為取得社會的信任，為推動環境負荷最小化，集團還開展了各種各樣的活動。為了快速響應我們的客戶需求，我們整合了我們的基本技術，設計技術，生產技術和制造技術，成功地減少和減輕產品使用最先進的技術。
NDK石英晶振在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。NDK晶振,貼片晶振,NZ2016SD晶振.
