頻率：32.768kmz

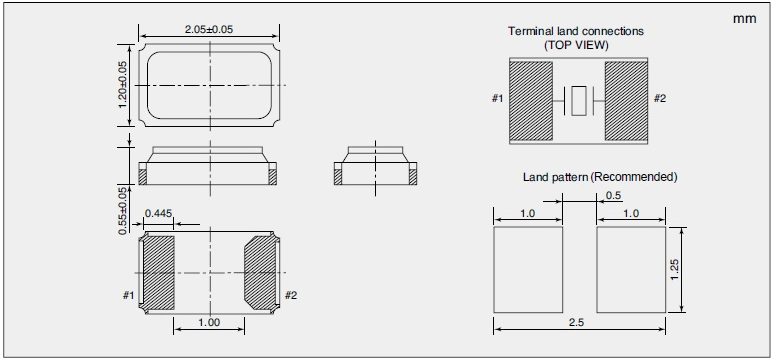

尺寸：2.0×1.2×0.55mm
NDK晶振,NX2012SE晶振,2012晶振
可對應低ESR（等價串聯電阻）的表面貼裝音叉型晶體諧振器.對應要求低ESR的微控制器（MCU）.（ESR: Max. 50kΩ）在消費類電子、移動通信用途發揮優良的電氣特性.表面貼片型產品.（可對應回流焊）滿足無鉛焊接的回流溫度曲線要求.
日本NDK晶振集團創造利益，提升企業價值的同時，為了繼續提升企業的價值，我們認為維持經營的透明性，確實盡到對各位股份持有者說明的責任這樣的公司治理的構筑必不可少，我們把其放在經營最重要的課題之一的位置。日本于2015年6月制定了公司治理準則，由此我們迎來了兩位外部董事。加大強化相關經營監察機能、遵守法律，確保說明責任，迅速且適當地公布信息，履行環境保全等的社會責任，而從使我們能繼續成為所有股份持有者的各位所信任和尊敬的企業。
NDK集團作為頻率的綜合生產企業，為了向客戶提供高信賴性品質的產品，我們始終追求最高品質的產品生產和服務，以「通過對客戶的服務，為社會繁榮和世界和平作貢獻」這樣的公司創業理念作為我們的使命，今后也會為社會的[安全?安心?舒適]作出貢獻。請各位繼續給予我們支持！
貼片石英晶體諧振器,又簡稱為排帶包裝,這是這產品采用排帶盤式包裝,使產品在焊接時能采用SMT自動貼片機高速的焊接,大大節約人工,提高工作效率.32.768KHz千赫子時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
NDK晶振規格
單位
X2012SE晶振頻率范圍
石英晶振基本條件
標準頻率
f_nom
32.768kmzhz
標準頻率
儲存溫度
T_stg
-55°C ～ +125°C
裸存
工作溫度
T_use
-40°C ～ +120°C
標準溫度
激勵功率
DL
200μW Max.
推薦:1μW ～ 100μW
頻率公差
f_— l
±20×10-6
+25°C 對于超出標準的規格說明,
頻率溫度特征
f_tem
±30 × 10-6/-20°C ～ +70°C
超出標準的規格請聯系我們.
負載電容
CL
超出標準說明,請聯系我們.
串聯電阻(ESR)
R1
Max. 50 (Typ. 35)
Max. 50 *1
頻率老化
f_age
±5 × 10-6 / year Max.
+25°C,第一年
請聯系我們以便獲取相關的信息,http://www.jintuocc.com
6PF,9PF,12.5PF
NDK晶振所有產品的共同點
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。
2：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。
3：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。）
5：鹵化合物
請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。
6：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
環保方針：
日本電波工業株式NDK晶振已經建立和正在推動一項中期計劃的具體減排目標，以減少二氧化碳的排放是全球變暖的原因。它也有助于減少（抑制）CO2排放量，通過使用最先進的技術，實現最小化，以及減少石英晶體諧振器,石英晶體的重量和功耗，以支持社會的需要制造業-環保生產—我們將介紹一些情況下，發現CO2排放量的產品生命周期使用環境LCA方法。
NDK石英晶振在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。NDK晶振,NX2012SE晶振,2012晶振,低ESR晶振
NDK晶振環保方針：
日本電波工業株式NDK晶振已經建立和正在推動一項中期計劃的具體減排目標，以減少二氧化碳的排放是全球變暖的原因。它也有助于減少（抑制）CO2排放量，通過使用最先進的技術，實現最小化，以及減少石英晶體諧振器,石英晶體的重量和功耗，以支持社會的需要。
NDK晶振的新概念的溫補晶體振蕩器,石英晶體振蕩器器件。通過產品生命周期提高整體節能貢獻和環境績效的舉措。制造-環境友好生產—優化-提高性能/效率的節能貢獻—通過制造致密/復雜產品減少資源節約—環境消除/減少環境負荷物質—這些是倡議的支柱。制造業-環保生產—我們將介紹一些情況下，發現CO2排放量的產品生命周期使用環境LCA方法。NDK晶振,NX2012SE晶振,2012晶振,低ESR晶振
