6G移動通信晶振 8N32003EC-60.000-CDI8 IDT有源振蕩器，尺寸7.0×5.0mm，頻率60MHZ，輸出邏輯LVPECL ，IDT差分晶振，艾迪悌有源振蕩器，差分輸出信號LV-PECL，LVPECL差分振蕩器，低電壓差分振蕩器，低功耗差分晶振，差分晶體振蕩器，低抖動差分晶振，低耗能差分晶振，低相位差分振蕩器，高頻差分晶振，156.25MHZ差分振蕩器，儀器設備差分晶振，6G光模塊差分晶振，無線網絡差分振蕩器，6G路由器專用差分晶振，小型設備專用差分晶振，產品具有低電壓低抖動低功耗的特點，非常適合用于6G兼容設備，光通信、光收發器，WDM設備，可視化智能家居，娛樂設備，數字視頻，儀器儀表以及光模塊等領域.

該OSC晶振可以被編程到從15.476MHz到866.67MHz和從975MHz到1,300MHz范圍內的任何頻率，并支持218Hz或更好的非常高的頻率精度。FSEL引腳為兩個預設輸出頻率中的一個進行選擇。擴展的溫度范圍支持無線基礎設施、電信和網絡終端設備的要求。6G移動通信晶振 8N32003EC-60.000-CDI8 IDT有源振蕩器.

6G移動通信晶振 8N32003EC-60.000-CDI8 IDT有源振蕩器 參數表

Symbol

Parameter

Test Conditions

Minimum

Typical

Maximum

Units

VCC

Power Supply Voltage

3.135

3.3

3.465

V

IEE

Power Supply Current

123

148

mA

Table 4B.Power Supply DC Characteristics, VCC=2.5V ± 5%, VEE=0V, TA= -40°C to 85°C

Symbol

Parameter

Test Conditions

Minimum

Typical

Maximum

Units

VCC

Power Supply Voltage

2.375

2.5

2.625

V

IEE

Power Supply Current

119

143

mA

Table 4C. LVCMOS/LVTTL DC Characteristic, VCC= 3.3V ± 5% or 2.5V ± 5%, VEE=0V, TA= -40°C to 85°C

Symbol

Parameter

Test Conditions

Minimum

Typical

Maximum

Units

VIH

Input High Voltage

VCC= 3.3V

2

VCC+ 0.3

V

VCC= 2.5V

1.7

VCC+ 0.3

V

VIL

Input Low Voltage

OE

VCC= 3.3V

-0.3

0.8

V

FSEL

-0.3

0.5

V

OE

VCC= 2.5V

-0.3

0.7

V

FSEL

-0.3

0.5

V

IIH

Input High Current

OE

VCC= VIN= 3.465V or 2.625V

10

µA

FSEL

VCC= VIN= 3.465V or 2.625V

150

µA

IIL

Input Low Current

OE

VCC= 3.465V or 2.625V, VIN= 0V

-150

µA

FSEL

VCC= 3.465V or 2.625V, VIN= 0V

-5

µA

Table 4D. LVPECL DC Characteristics, VCC= 3.3V ± 5%, VEE=0V, TA= -40°C to 85°C

Symbol

Parameter

Test Conditions

Minimum

Typical

Maximum

Units

VOH

Output High Voltage; NOTE 1

VCC– 1.4

VCC– 0.8

V

VOL

Output Low Voltage; NOTE 1

VCC– 2.0

VCC– 1.6

V

VSWING

Peak-to-Peak Output Voltage Swing

0.6

1

V

NOTE 1: Outputs terminated with 50Ω to VCC– 2V

Table 4E. LVPECL DC Characteristics, VCC= 2.5V ± 5%, VEE=0V, TA= -40°C to 85°C

Symbol

Parameter

Test Conditions

Minimum

Typical

Maximum

Units

VOH

Output High Voltage; NOTE 1

VCC– 1.4

VCC– 0.8

V

VOL

Output Low Voltage; NOTE 1

VCC– 2.0

VCC– 1.5

V

VSWING

Peak-to-Peak Output Voltage Swing

0.4

1

V

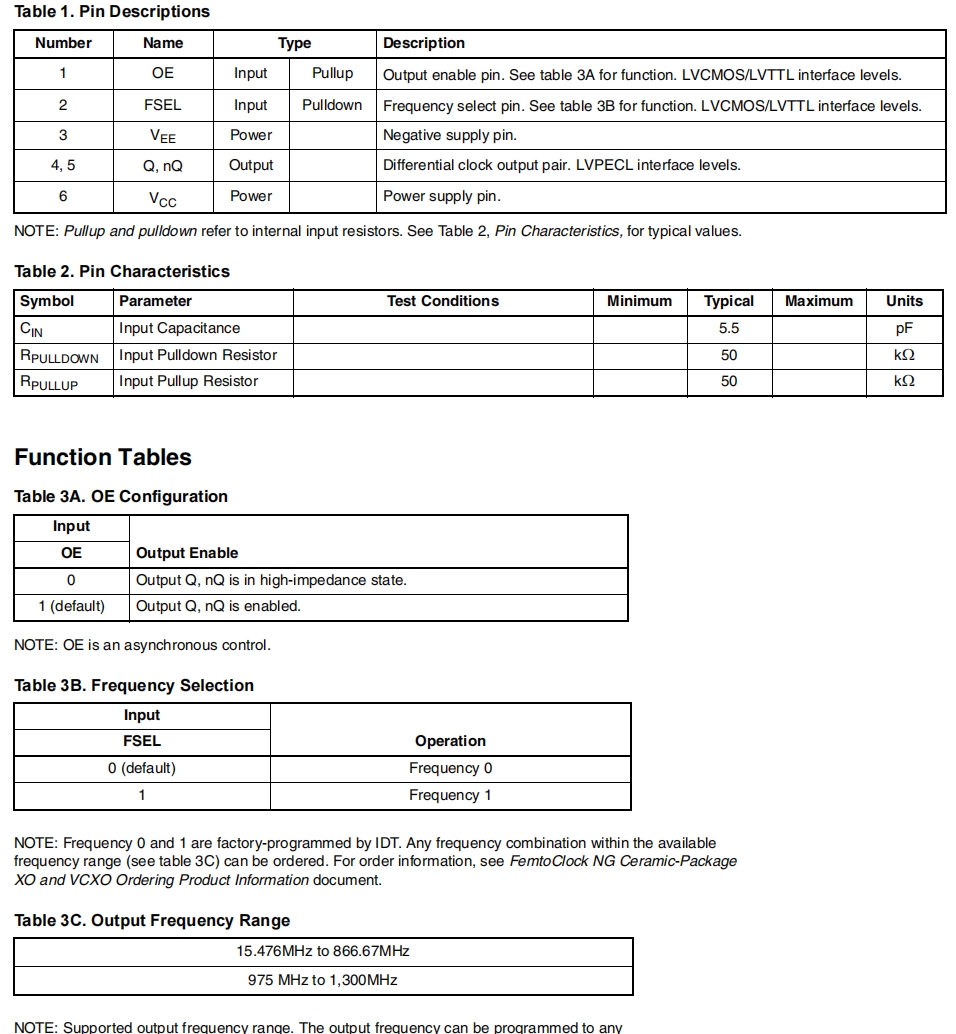

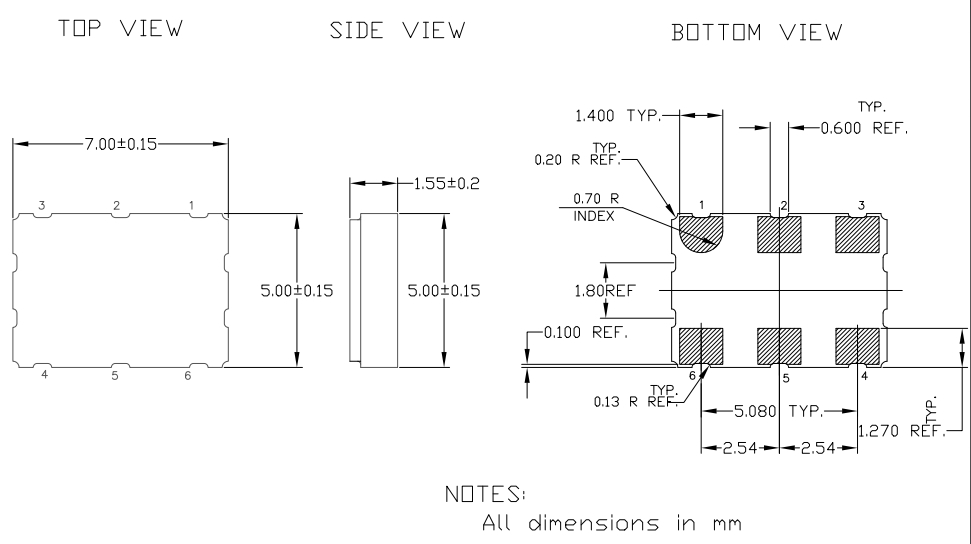

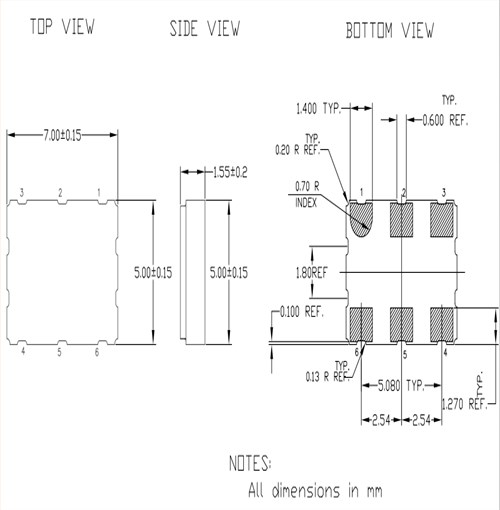

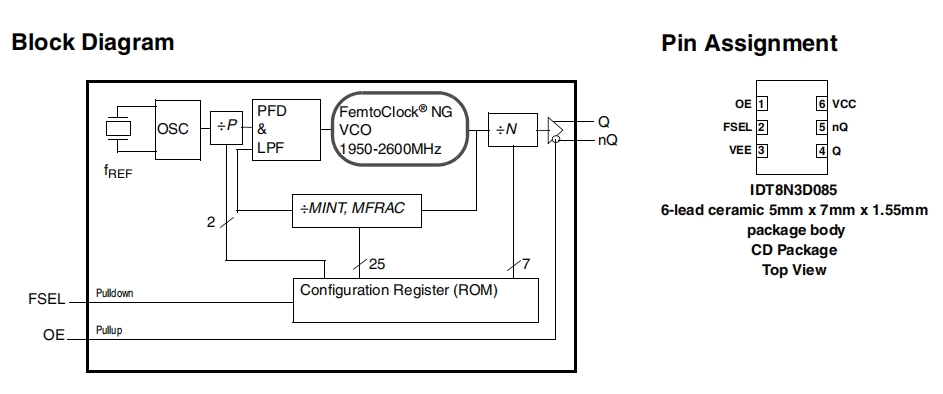

6G移動通信晶振 8N32003EC-60.000-CDI8 IDT有源振蕩器 尺寸圖

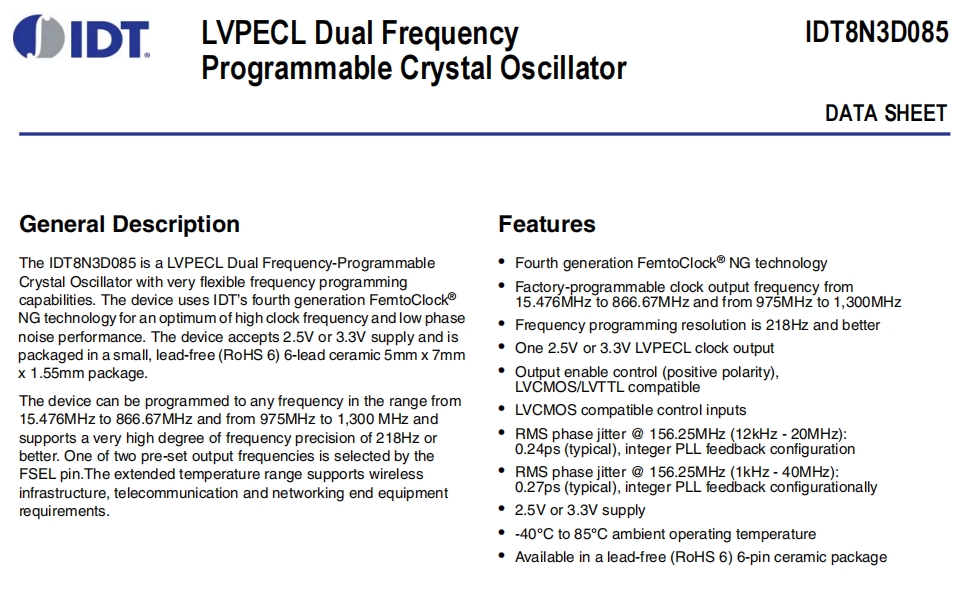

差分晶振產品特性

第四代FemtoClock®；NG技術

工廠可編程時鐘輸出頻率

15.476MHz至866.67MHz以及975MHz至1300MHz

頻率編程分辨率為218Hz及以上

一個2.5V或3.3V LVPECL時鐘輸出

輸出啟用控制（正極性），兼容LVCMOS/LVTTL

LVCMOS兼容控制輸入

156.25MHz（12kHz-20MHz）時的RMS相位抖動：

0.24ps（典型），整數PLL反饋配置

156.25MHz（1kHz-40MHz）時的RMS相位抖動：

0.27ps（典型），整數PLL反饋配置

2.5V或3.3V電源

-40°C至85°C的環境工作溫度

提供無鉛（RoHS 6）6針陶瓷封裝

更多相關美國IDT晶振型號
