ECS伊西斯晶振制造公司是美國的一家私人控股企業,主要產品有石英晶體諧振器,普通有源晶振,溫補晶振,壓控晶振,壓控溫補晶振,差分晶振等石英晶振產品;就在前端時間,該公司最新推出了一款尺寸為1210mm的微型音叉晶振,性能相當優越,非常適合于對尺寸要求嚴格的產品上.

這里我們先介紹一些術語;音叉晶振就是振蕩頻率頻點為32.768K的石英晶振產品,然而對于32.768K晶振而言,它還包括貼片晶振和插件晶振,貼片形式的叫做貼片表晶,而插件形式的就叫音叉表晶.通常的使用范圍是與時鐘相關的模塊上.

頻點為32.768KHz的石英晶振之所以能夠應用在與時鐘相關應用上,最主要還是因為其頻點的原因;千赫晶振中都有一個分頻器,而32.768KHz在通過分頻器進行15次二次分頻之后就會得到一個1Hz的時鐘信號,這就是時間定位的原理.現在的時鐘模塊基本上是個電子設備就會存在,像手機,電腦,智能穿戴等設備上都有,所以它的發展前景非常的好,但隨著電子產品的小型化,對石英晶振等電子元器件也會有相應的需求,所以所有的晶振產品都必須走小型化路線.這也是伊西斯發布這款小型千赫晶振的意義所在.

這款貼片晶振的料號為ECX-1210B,從型號可以看出改產品小體積的特性,因為很多晶振廠商的料號都會體驗出一定的產品信號,比如像KDS晶振公司的DX1008JS石英晶振,它的尺寸就是1008mm.ECS推出這款晶振具有1.2mmx1.0mm的4焊盤尺寸,又稱1210貼片晶振,非常適合對尺寸至關重要的可穿戴應用.

其次,他還有一些輔助性的功能特性,包括能夠擴展溫度范圍,外觀材質是鋁精金,以及符合RoHS無鉛規定.主要的應用領域包括物聯網,可穿戴晶振,移動設備,藍牙,無線設備,實時時鐘等產品上,其實歸根結低還是使用在于時鐘相關模塊上.下面我們來看看這款最小音叉晶振的各項參數如何.

它的振蕩頻率及尺寸就不說了,這在上文都有講述過;該產品的負載電容為12.5pF,這是千赫晶振的常規負載電容;它的精度為±20ppm,和普通石英晶體振蕩器的頻率穩定度基本差不多,但是它的工作溫度范圍為-40℃~+105℃,具備很強的耐高溫性能,在這方面或許比有些有源晶振更強一些.

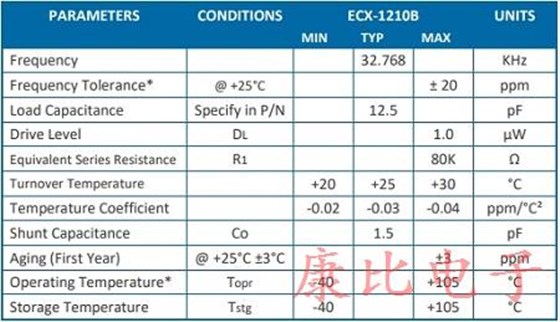

下圖就是該晶振的具體規格書:

所以呢,這款產品能夠在物聯網,移動設備,無線設備等對精度需求較高的設備上的有兩個原因;一個是因為這款晶振只是使用在時鐘模塊上,為時鐘模塊的時間定位提供支持,還有一個原因就是其小體積的性能,能夠節省PCB空間,十分符合現代電子設備的發展理念.
