作為電子產品的核心部件,石英晶體元件廣泛用于各種產品.平均而言,單個數碼相機包含三個石英晶體組件.隨著電子設備獲得更多功能或更高級的功能，他們可能會使用更多的石英晶體組件。石英晶體元件市場幾乎肯定會繼續擴大。

"神秘的"石英晶體?令人驚訝的實用性

寶石中的水晶比較熟悉.它們被用于傳統工藝品,珠寶,甚至神秘的水晶球.但石英晶體也是現代生活方式的關鍵對象,它們在智能手機和其他手機,數碼相機和汽車電子產品中發揮著至關重要的作用.

發現關鍵效應

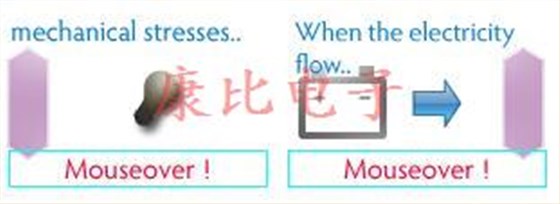

這些透明無色晶體由二氧化硅組成,是壓電的,當它們的結構變形時會產生電壓.使石英晶體受到機械應力會在整個表面產生電荷,這種現象稱為壓電效應(如左下圖所示).這種效果是可逆的;施加電壓會使晶體變形(如右下圖所示).一個多世紀以前,法國物理學家皮埃爾和雅克居里發現了這種效應,這種效應是由石英晶體組件所利用的.

石英晶體元件的特性

對以特定角度切割的晶體晶片施加電場使它們以恒定頻率振蕩.由于它們的純度,石英晶體繼續產生非常穩定的振蕩頻率.從這些頻率導出的電信號用于多種電路中.石英晶體元件在各種溫度和其他環境條件下都非常穩定.因此,它們用于必須以精確頻率工作的電子設備.如果沒有準確的計算機,智能手機或導航系統,我們所知道的生活肯定會有所不同.我們在不知情的情況下享受石英晶體振蕩帶來的好處.

石英晶體元件的作用

雖然石英晶體組件所承擔的角色可能因組件而異,但所有這些都至關重要.毫不夸張地說,他們在電子產品中的應用幾乎是普遍存在的.在這里,我們描述了由RIVERELETEC制造的石英晶體單元和振蕩器,它主要在電子設備中履行以下兩個角色:

保持穩定的頻率

產生穩定的參考信號

第一個角色-保持穩定的頻率?對于無線電,電視,移動電話和依賴無線信號的其他設備至關重要.除非以特定的設計頻率運行,否則這些產品不能發送或接收信息.例如,無線電頻譜被細分為分配給移動電話的精確頻帶,以允許許多人同時與同一區域中的基站通信.如果手機以錯誤的頻率工作,會導致串擾和干擾,從而阻止通信.石英晶體單元和振蕩器以恒定頻率振蕩,為特定頻率下的穩定器件工作提供參考信號.這使設備能夠以設計頻率發送和接收信號.

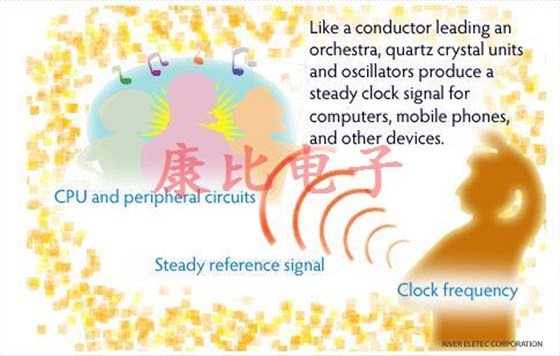

第二個作用是產生穩定的參考信號.大多數電子系統由多個部分組成.計算機包括硬盤,內部存儲器,光盤驅動器和其他外圍電路,以及CPU.雖然形成單個系統,但這些系統用于不同的目的.除非它們的操作時間有效協調,否則整個系統將無法按設計運行.該定時需要穩定的時鐘信號.石英晶體單元和振蕩器產生這個信號,從某種意義上講,就像指揮指揮交響樂團一樣.

什么是水晶裝置?

因為諸如石英晶體單元和石英晶體振蕩器的晶體裝置對諸如溫度的環境變化具有高穩定性,所以它們用作電子電路中的頻率控制裝置.從智能手機,數碼相機,汽車,醫療設備到無處不在的網絡,晶體設備的產品類別正在變得越來越廣泛.
