小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的生產工藝，使產品在各項參數得到了很大的改良,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品。

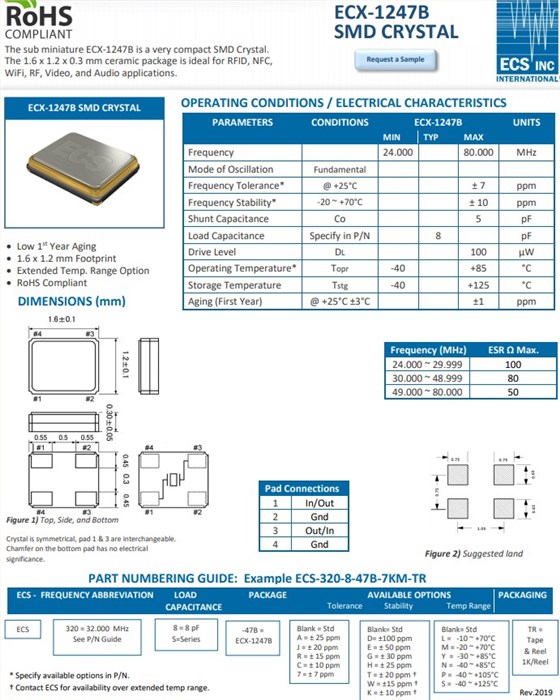

ECS晶振ECX-1247B微型、緊密穩定的SMD晶振具有1.6x1.2x0.3mm的緊湊陶瓷封裝尺寸(LWH)。ECX-1247B晶體具有低ESR和1ppm(最大值)的低第一年老化時間。47B-7KM版本在+25℃時的最大容差為7ppm，在-20℃至+70℃時的最大穩定性為10ppm。符合RoHS標準。ECS-320-8-47B-7KM-TR緊密穩定性低老化晶體提供低ESR和低第一年老化(最大1ppm)，超小型ECX-1247B是一種非常緊湊的SMD晶體，非常適合RFID、NFC， WiFi、射頻、視頻和音頻應用。
ECS-320-8-47B-7KM-TR緊密穩定性低老化晶體提供低ESR和低第一年老化(最大1ppm)
特點：
小體積尺寸：1.6x1.2mm無源晶振
緊密公差/穩定性
低ESR
符合RoHS 3和REACH標準。
MSL 1號
鉛飾面金
老化(第一年):最大1 ppm
應用：無線移動服務，可穿戴設備，無線局域網（wireless fidelity的縮寫），藍牙，Zigbee，物聯網
| 原廠編碼 | 廠家 | 石英貼片晶振 | 頻率 | 工作溫度 | 包裝/封裝 |
| ECS-240-8-47-JTN-TR | ECS Crystal | ECX-1247 | 24MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-240-8-47-JTN-TR | ECS Crystal | ECX-1247 | 24MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-240-8-47-JTN-TR | ECS Crystal | ECX-1247 | 24MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-260-8-47-JTN-TR | ECS Crystal | ECX-1247 | 26MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-260-8-47-JTN-TR | ECS Crystal | ECX-1247 | 26MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-260-8-47-JTN-TR | ECS Crystal | ECX-1247 | 26MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-360-8-47-JTN-TR | ECS Crystal | ECX-1247 | 36MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-360-8-47-JTN-TR | ECS Crystal | ECX-1247 | 36MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-360-8-47-JTN-TR | ECS Crystal | ECX-1247 | 36MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-480-8-47-JTN-TR | ECS Crystal | ECX-1247 | 48MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-480-8-47-JTN-TR | ECS Crystal | ECX-1247 | 48MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-480-8-47-JTN-TR | ECS Crystal | ECX-1247 | 48MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-320-8-47-JTN-TR | ECS Crystal | ECX-1247 | 32MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-320-8-47-JTN-TR | ECS Crystal | ECX-1247 | 32MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-320-8-47-JTN-TR | ECS Crystal | ECX-1247 | 32MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-400-8-47-JTN-TR | ECS Crystal | ECX-1247 | 40MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-400-8-47-JTN-TR | ECS Crystal | ECX-1247 | 40MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-400-8-47-JTN-TR | ECS Crystal | ECX-1247 | 40MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| 圖片 | 小體積晶振 | 頻率 | 頻率穩定性 | 工作溫度 |
|
|
ECS-240-8-47B-7KM-TR | 24 MHz | ±10ppm | -20°C ~ +70°C |
|
|
ECS-320-8-47B-7KM-TR | 32 MHz | ±10ppm | -20°C ~ +70°C |
