Abracon ClearClockTM晶體振蕩器系列解決方案，由于不斷增加的時鐘抖動，系統設計者面臨著與參考時鐘抖動相關的基本挑戰需要更小的形狀因子：隨著參考振蕩器內石英晶體的尺寸減小，保持優異rms抖動性能的能力變得具有挑戰性。隨著不斷的需求無論是系統的整體尺寸還是功能，設計者都在尋找滿足最佳要求的參考時鐘小尺寸收斂和抖動性能。

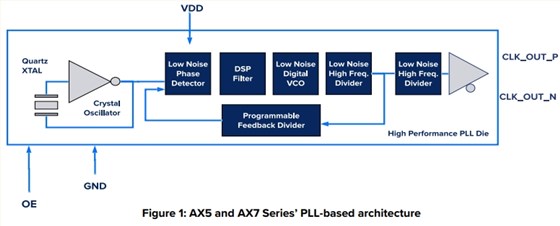

從一開始，Abracon就專注于始終如一地實現這種融合以微型形狀因子生產超低均方根抖動時鐘解決方案。2018年，Abracon推出了兩款ClearClockTM系列下的解決方案，5x3.2mm和5x7mm封裝的AX5和AX7系列有源晶體振蕩器，分別地這些設備基于復雜的PLL技術，如圖1所示卓越的均方根抖動性能–通常在載波12kHz至20MHz范圍內優于150fs。

在上述PLL方法中，采用了一些技術來提高相位噪聲的限制檢測器底板，使相位噪聲斜率提高了收斂性——進一步遠離載波。AX5和AX7設備經過優化，可滿足50MHz和2.1GHz載波之間的市場需求頻率。這些設備可以配置為之前指定的Abracon的生產設施。憑借提供業界領先的頻率上限的能力，AX5和AX7解決方案非常適合需要大于200MHz時鐘的應用參考.

Abracon進一步認識到，對需要100至200MHz時鐘的客戶的需求日益增長與基于PLL的AX5和AX7設備相比，具有更小形狀因數的解決方案。這些要求是通常以PCI Express（PCIe）、光收發器、數據存儲和網絡設計為中心。
作為回應，Abracon推出了第三泛音ClearClockTM OSC振蕩器解決方案：AK2、AX3、AK5和AK7系列這些設備使用更安靜的架構，實現卓越的超低均方根抖動性能和業界領先的微型封裝能效.

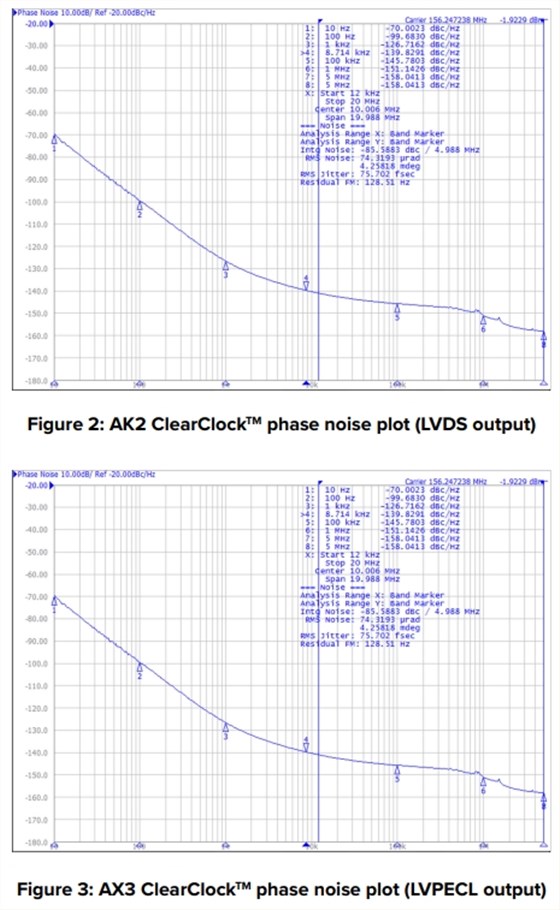

例如，2.5x2.0x1.0mm AK2 ClearClockTM提供盡可能低的外形典型的均方根抖動性能為117fs@156.25MHz，LVDS輸出格式為+2.5V偏置在遠離載波的12kHz到20MHz帶寬上，最大保證抖動性能為200fs。（見圖2。）

AX3 ClearClockTM有源晶振采用3.2 x 2.5 x 1.0 mm封裝，可提供低于80fs的典型均方根抖動在156.25MHz載波上，LVPECL輸出格式的+3.3V偏置。（參見上一頁的圖3。）

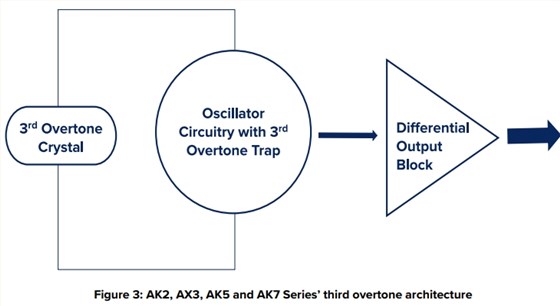

第三泛音設備性能的秘訣在于其架構的簡單性。精心設計第三泛音晶體空白，連同所需載波信號的適當捕獲，確保在感興趣的載波上具有出色的均方根抖動性能。

前面提到的AX3 ClearClockTM設備可以通過LVDS偏置在+1.8V、+2.5V或+3.3V或HCSL輸出，并且在具有LVPECL輸出配置的+2.5V和+3.3V下。具有全面的了解市場需求，Abracon在12世紀開發了AX3系列超低抖動時鐘以下列出的唯一載波頻率：
100.00, 114.00, 114.285, 120.00, 122.88, 125.00, 135.00, 148.50, 150.00, 155.52, 156.25 and 200.00MHz

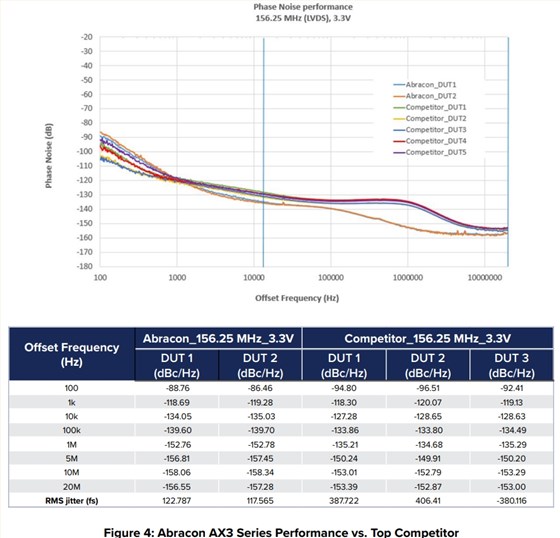

Abracon將AX3系列的性能與主要競爭對手的解決方案進行了比較包裝尺寸。在下一頁中，圖4顯示了AX3的性能優于主要競爭對手在156.25MHz載波下均方根抖動性能的平均值為68%。

Abracon認為競爭對手的解決方案是基于Inverted Mesa Crystal技術不采用如AX3家族的第三泛音晶體結構。此外，內部的有源電路競爭對手的設備在10kHz到1MHz之間顯示出大約-135dBc/Hz的噪聲閾值偏離載波。此限制有助于降低帶寬上的均方根抖動性能感興趣的頻率（12kHz至20MHz）。

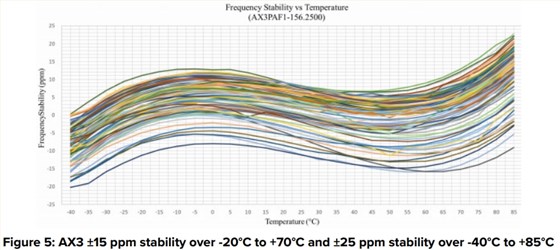

為了確保在20年的產品壽命內符合±50 ppm的全包頻率穩定性，Abracon優化了第三泛音晶體，并使其在-20°C至+70°C范圍內達到±15ppm的穩定性在-40°C至+85°C范圍內的±25 ppm穩定性，如圖5所示。

具有設定公差，可通過回流、頻率推拉和老化進行轉換，產品壽命超過20年壽命–這種優化確保AX3系列設備將保持在所需的±50ppm范圍內在20年的產品使用壽命內的所有包含邊界條件。
系統設計者需要滿足尺寸、性能和成本限制的創新時鐘解決方案。
Abracon的功率和抖動優化的ClearClockTM石英晶體振蕩器系列提供了理想的收斂性小尺寸和卓越的抖動性能，滿足下一代rms抖動要求通信、云計算、數據存儲和射頻應用。
AX5和AX7系列采用鎖相環架構，以滿足需要計時的應用參考大于200MHz。然而，第三泛音解決方案，特別是AK2和AX3系列，非常適合需要100到200個緊湊型時鐘設備的空間受限設計MHz載波頻率范圍。
Abracon的ClearClockTM系列在20年的產品中提供了嚴格的、包羅萬象的頻率精度生活這些設備具有LVPECL、LVDS或HCSL輸出配置。
ClearClockTM設備可通過以下Abracon的全球分銷網絡獲得行業標準封裝尺寸：5.0x7.0、5.0x3.2、3.20x2.5和2.5 x 2.0（mm）。可用范圍確保更換能力下降.
