石英晶振在電子產品中有著舉足輕重的地位,在操作過程中需要留意一些生產注意事項,如操作中使用的溫度,如何清洗等注意事項,以下康比電子簡述一下所有石英晶振產品共享知識點.

晶體單元的設計和制造符合振動和沖擊所要求的標準,但如果受到過度沖擊可能會導致它錯誤地掉落到地板等,請使用它.另外,請務必在使用前檢查性能.

II.焊接:<通孔安裝型>

1.焊接引線時,請在3秒或更短時間內將其安裝在380°C或更低的尖端溫度下.

2.對于焊接浸漬的安裝方法,請在10秒內在低于260°C的溫度下進行焊接.此外,建議將晶體單元焊接在基板上.此外,當晶體單元與基板水平焊接時,請注意不要將熱量傳遞到整個晶體單元.

3.如果對整個晶體單元(例如,回流爐等)施加熱量,則保持架非常小,并且由于使用通過焊料的壓配合方法,性能可能顯著降低.

表面貼裝(SMD晶振)型

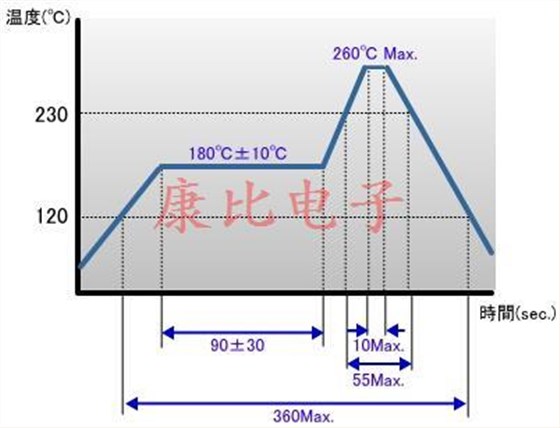

1.適用于鉛焊料

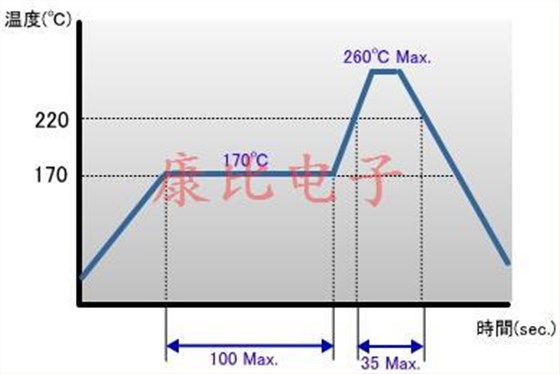

2.用于無鉛焊料(CM309E除外)

3.用于無鉛焊接(CM309E)

III.彎曲引線時:<圓柱型>

將晶振單元安裝在基板的側面時,將其與引線根部分開1.5mm(最小3.0mm),使石英引線底部的玻璃不會提前開裂.請使用夾具彎曲.另外,請避免直接從引線根部彎曲.

彎曲晶體單元的引線時,請注意不要去除引線的焊料鍍層.

IV.安裝在電路板上時:<氣缸類型>

1.應避免用焊料固定密封管的頭部,因為它可能會顯著降低性能.此外,建議使用橡膠粘合劑進行固定.

2.手動引線時,請按照以下步驟進行操作

●用手握住密封管

●它有一個彎曲的細鑷子.

雖然彎曲位置為1.5mm或更大,但如果可以這樣做,建議將其彎曲到3.0mm或更大的位置,因為當用手彎曲工作時工作變得更容易并且密封部件上沒有負載.

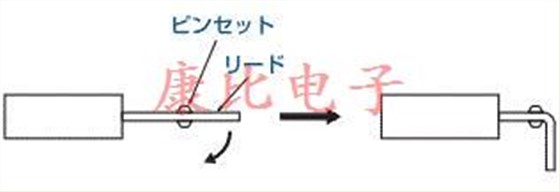

●用鑷子握住導線并將其彎曲90度.

此時,請注意不要拉頭.

表面貼片晶振)型

使用自動安裝機時,請使用預先使用的安裝機進行安裝測試,以確保不影響特性.在安裝后對電路板進行細分時,請注意不要在電路板翹曲的過程中影響產品特性或焊接條件.

V.洗滌時:<所有石英晶振產品共用>

1.對于超聲波清洗,晶體單元可能會因使用條件而損壞,因此在使用前請務必確認您公司的使用條件.

2.在使用之前,請務必使用貴公司的清潔液進行檢查.
