臺技SMD晶體7M-25.000MAKV-T與逆變器的秘密揭曉!6G晶振物料，TXC是一家專注于研發設計高品質元器件的制造商，十分擅長開發石英晶振產品，通過自身的努力，以及對于行業的深度觀察與探究，發現新的機會，同時針對新的機會，開發設計出來性能優越，具有成本效益的優質產品，耐心打磨陶瓷諧振器產品編碼7M-25.000MAKV-T，型號7M，尺寸為3.20mm x 2.50mm，頻率為25MHZ，頻率穩定性為60ppm ,工作溫度為-40°C~+125°C，產品具備高性能高精度的特點。

產品特性：頻率范圍:10MHz~114MHz，陶瓷SMD封裝，接縫密封，外形尺寸(mm)高:3.2×寬:2.5×高:0.7，符合RoHS標準，不含鉛，產品主要應用范圍：藍牙，無線局域網，手機，傳呼機，DSC，顯示,電視，電腦外圍設備，消費產品等領域。
TXC公司多年來,始終以提升客戶價值為目標,是以無論在價格、質量、交期、服務等方面,均盡力盡心于超越客戶的期待,并以能成為客戶最佳的策略合作伙伴自我敦促，同時也開始深入了解石英晶振產品的細枝末節.

原廠編碼	廠家	型號	系列	頻率	頻率穩定度	工作溫度
7A-24.576MBBK-T	TXC晶振	7A	MHz Crystal	24.576MHz	±50ppm	-20°C ~ 70°C
7M-50.000MAAE-T	TXC晶振	7M	MHz Crystal	50MHz	±30ppm	-20°C ~ 70°C
7M-16.666670MAAE-T	TXC晶振	7M	MHz Crystal	16.66667MHz	±30ppm	-20°C ~ 70°C
7M-30.000MAAE-T	TXC晶振	7M	MHz Crystal	30MHz	±30ppm	-20°C ~ 70°C
8Z-30.000MAAJ-T	TXC晶振	8Z	MHz Crystal	30MHz	±30ppm	-20°C ~ 70°C
8Z-38.400MAAE-T	TXC晶振	8Z	MHz Crystal	38.4MHz	±30ppm	-20°C ~ 70°C
7M-40.000MAKV-T	TXC晶振	7M	MHz Crystal	40MHz	±60ppm	-40°C ~ 125°C
7M-27.000MAKV-T	TXC晶振	7M	MHz Crystal	27MHz	±60ppm	-40°C ~ 125°C
8Z-16.66667MAAE-T	TXC晶振	8Z	MHz Crystal	16.66667MHz	±30ppm	-20°C ~ 70°C
7M-24.000MAKV-T	TXC晶振	7M	MHz Crystal	24MHz	±60ppm	-40°C ~ 125°C
7M-25.000MAKV-T	TXC晶振	7M	MHz Crystal	25MHz	±60ppm	-40°C ~ 125°C
7V-24.000MAAV-T	TXC晶振	7V	MHz Crystal	24MHz	±30ppm	-20°C ~ 70°C
8Z-27.000MAAE-T	TXC晶振	8Z	MHz Crystal	27MHz	±30ppm	-20°C ~ 70°C
8Z-19.200MAAV-T	TXC晶振	8Z	MHz Crystal	19.2MHz	±30ppm	-20°C ~ 70°C
8Z-30.000MAAV-T	TXC晶振	8Z	MHz Crystal	30MHz	±30ppm	-20°C ~ 70°C
7V-16.000MAAV-T	TXC晶振	7V	MHz Crystal	16MHz	±30ppm	-20°C ~ 70°C
8Z-20.000MAAE-T	TXC晶振	8Z	MHz Crystal	20MHz	±30ppm	-20°C ~ 70°C
7V-14.7456MAAV-T	TXC晶振	7V	MHz Crystal	14.7456MHz	±30ppm	-20°C ~ 70°C
7V-24.000MAKV-T	TXC晶振	7V	MHz Crystal	24MHz	±60ppm	-40°C ~ 125°C
7V-25.000MAKV-T	TXC晶振	7V	MHz Crystal	25MHz	±60ppm	-40°C ~ 125°C
8Z-38.000MAAV-T	TXC晶振	8Z	MHz Crystal	38MHz	±30ppm	-20°C ~ 70°C
8Z-48.000MAAE-T	TXC晶振	8Z	MHz Crystal	48MHz	±30ppm	-20°C ~ 70°C
8Z-26.000MAAV-T	TXC晶振	8Z	MHz Crystal	26MHz	±30ppm	-20°C ~ 70°C
7V-12.500MAAV-T	TXC晶振	7V	MHz Crystal	12.5MHz	±30ppm	-20°C ~ 70°C
7V-25.000MAAV-T	TXC晶振	7V	MHz Crystal	25MHz	±30ppm	-20°C ~ 70°C
AH-32.768KBZF-T	TXC晶振	AH	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
8Z-16.000MAAE-T	TXC晶振	8Z	MHz Crystal	16MHz	±30ppm	-20°C ~ 70°C
8Z-20.000MAAV-T	TXC晶振	8Z	MHz Crystal	20MHz	±30ppm	-20°C ~ 70°C
9HT11-32.768KBZY-T	TXC晶振	9HT11	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
9HT11-32.768KBZF-T	TXC晶振	9HT11	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
9HT11-32.768KBZC-T	TXC晶振	9HT11	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
7B-14.31818MAAE-T	TXC晶振	7B	MHz Crystal	14.31818MHz	±30ppm	-20°C ~ 70°C
9HT11-32.768KBZB-T	TXC晶振	9HT11	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
7B-27.000MBBK-T	TXC晶振	7B	MHz Crystal	27MHz	±50ppm	-20°C ~ 70°C
7B-12.000MAAE-T	TXC晶振	7B	MHz Crystal	12MHz	±30ppm	-20°C ~ 70°C
7B-40.000MAAE-T	TXC晶振	7B	MHz Crystal	40MHz	±30ppm	-20°C ~ 70°C
AA-10.000MAGY-T	TXC晶振	AA	MHz Crystal	10MHz	±50ppm	-40°C ~ 85°C
AA-8.192MAGE-T	TXC晶振	AA	MHz Crystal	8.192MHz	±50ppm	-40°C ~ 85°C
AA-25.000MALE-T	TXC晶振	AA	MHz Crystal	25MHz	±150ppm	-40°C ~ 125°C
7M-20.000MBBK-T	TXC晶振	7M	MHz Crystal	20MHz	±50ppm	-20°C ~ 70°C
7V-20.000MAHE-T	TXC晶振	7V	MHz Crystal	20MHz	±30ppm	-40°C ~ 85°C
8Y-27.120MAAE-T	TXC晶振	8Y	MHz Crystal	27.12MHz	±30ppm	-20°C ~ 70°C
AV-28.63636MAGV-T	TXC晶振	AV	MHz Crystal	28.63636MHz	±50ppm	-40°C ~ 85°C
8Z-26.000MAHQ-T	TXC晶振	8Z	MHz Crystal	26MHz	±30ppm	-40°C ~ 85°C
9HT11-32.768KAZB-T	TXC晶振	9HT11	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
8Z-16.000MAHQ-T	TXC晶振	8Z	MHz Crystal	16MHz	±30ppm	-40°C ~ 85°C
8Z-20.000MAHQ-T	TXC晶振	8Z	MHz Crystal	20MHz	±30ppm	-40°C ~ 85°C
8Z-27.000MAHQ-T	TXC晶振	8Z	MHz Crystal	27MHz	±30ppm	-40°C ~ 85°C
9HT11-32.768KAZC-T	臺灣晶技	9HT11	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
8Z-24.000MAHQ-T	TXC晶振	8Z	MHz Crystal	24MHz	±30ppm	-40°C ~ 85°C
9HT11-32.768KAZY-T	TXC晶振	9HT11	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
8Z-25.000MAHQ-T	TXC晶振	8Z	MHz Crystal	25MHz	±30ppm	-40°C ~ 85°C
7V-24.000MAHE-T	TXC晶振	7V	MHz Crystal	24MHz	±30ppm	-40°C ~ 85°C
7M-37.400MEEJ-T	TXC晶振	7M	MHz Crystal	37.4MHz	±10ppm	-20°C ~ 70°C
7M-32.000MBBK-T	TXC晶振	7M	MHz Crystal	32MHz	±50ppm	-20°C ~ 70°C
AH-32.768KDZY-T	TXC晶振	AH	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
8Y-25.000MAAV-T	TXC晶振	8Y	MHz Crystal	25MHz	±30ppm	-20°C ~ 70°C
8Z-27.120MAHQ-T	TXC晶振	8Z	MHz Crystal	27.12MHz	±30ppm	-40°C ~ 85°C
8Z-12.000MAHQ-T	TXC晶振	8Z	MHz Crystal	12MHz	±30ppm	-40°C ~ 85°C
7M-19.200MAAE-T	TXC晶振	7M	MHz Crystal	19.2MHz	±30ppm	-20°C ~ 70°C
7V-14.7456MAAE-T	TXC晶振	7V	MHz Crystal	14.7456MHz	±30ppm	-20°C ~ 70°C
7B-18.432MAAJ-T	TXC晶振	7B	MHz Crystal	18.432MHz	±30ppm	-20°C ~ 70°C
AH-32.768KDZC-T	TXC晶振	AH	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
8Y-38.400MAAV-T	TXC晶振	8Y	MHz Crystal	38.4MHz	±30ppm	-20°C ~ 70°C
AX-9.84375MAGV-T	TXC晶振	AX	MHz Crystal	9.84375MHz	±50ppm	-40°C ~ 85°C
8Y-20.000MAAE-T	TXC晶振	8Y	MHz Crystal	20MHz	±30ppm	-20°C ~ 70°C
7B-28.63636MAAJ-T	TXC晶振	7B	MHz Crystal	28.63636MHz	±30ppm	-20°C ~ 70°C
7V-27.000MAAE-T	TXC晶振	7V	MHz Crystal	27MHz	±30ppm	-20°C ~ 70°C
7V-20.000MAAE-T	TXC晶振	7V	MHz Crystal	20MHz	±30ppm	-20°C ~ 70°C
AV-24.000MAGV-T	TXC晶振	AV	MHz Crystal	24MHz	±50ppm	-40°C ~ 85°C
7V-16.000MAHE-T	TXC晶振	7V	MHz Crystal	16MHz	±30ppm	-40°C ~ 85°C
AX-16.9344MAGV-T	TXC晶振	AX	MHz Crystal	16.9344MHz	±50ppm	-40°C ~ 85°C

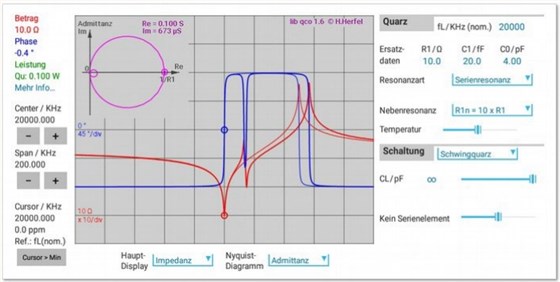

在“次諧振”選擇框中,振動夸克的動態分支可以使用 C1、L1 和 R1 與C1n,L1n和R1n的分支平行切換:所謂的副共振。在圖1中,她選擇了 'R1n =10 x R1',并在適當設置'溫度'時作為主諧振旁邊的小尖峰承認。

順便說一句,并聯共振頻率現在稍高,因為在模擬中假設次共振C1為主共振的10%,因此根據距離串行/并聯共振等式2有助于(但這僅在主要和干擾序列共振頻率接近時一致!)。臺技SMD晶體7M-25.000MAKV-T與逆變器的秘密揭曉!6G晶振物料.

與所需的振動頻率相反,這些干擾的副共振通常具有非常高的振動頻率。高度依賴溫度。人們可以測量“溫度”,從而測量干擾共振的頻率。通過移動滑塊來改變模擬。

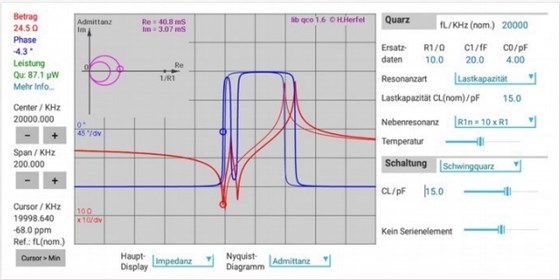

如果使用具有指定負載能力的貼片石英晶振,則副共振的影響可能仍然存在。顯著增加(圖2)。根據干擾參數的值,共振電阻可能相當大。放大,正確的共振可以移動,或者它甚至可以是兩個大致相同的強度形成明顯的共振點。

大多數微處理器使用皮爾斯電路中的石英振蕩器作為時鐘設置。活躍的接管一個逆變器。

tu 25

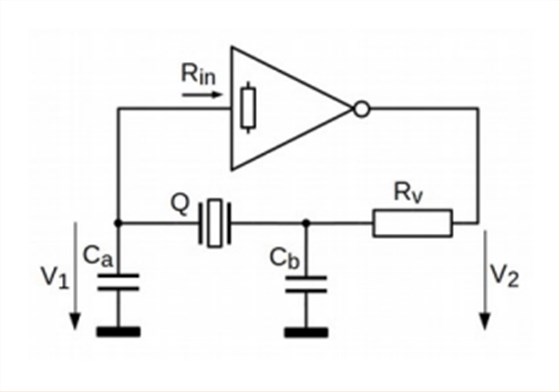

皮爾斯振蕩器與逆變器反饋網絡為飾 Grundtonquarz (用于工作電壓或穩定電壓的元件) 工作項目未顯示)

逆變器的輸出電阻與電阻 Rv 和 PI膠體Cb/Quarz/Ca 一起構成帶有頻率依賴性相位移的窄帶通道。根據振動條件,整個階段必須是360°. 逆變器提供 180°, 通常更多一點, 由于額外的, 半導體相關的因此,通過帶通的外部相位移可能略小于180° 是。

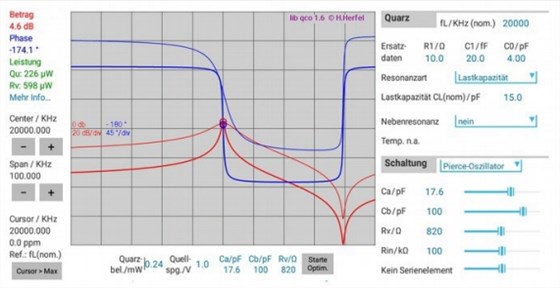

設置外部分量的值,使振幅分量和相位分量滿足振動條件而不超過最大石英載荷;一般來說,一個好的找到妥協。選擇相同大小的Ca和Cb是沒有意義的,大約是兩倍。另一方面,有意義的是通過壓電石英晶體的“非對稱”電路進行阻抗轉變Ca的第一個引用值比指定的負載能力高 10-20%,第一個值為 Cb 至少是Ca 值的兩倍。

Rv的選擇應足夠大,以便不超過允許的石英負荷。應該與那些Rv和Cb控制器將傳輸功能調整到精確的頻率、正確的石英載荷和最佳的形狀。優化諧振曲線. 這不一定需要設置的最高電壓增益反饋網絡,如果逆變器提供足夠的增益!

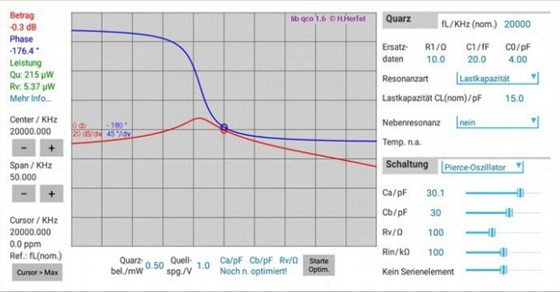

在“結構”菜單中,Y-QUARTZ應用程序提供了模擬和優化此類PierceOszillator的反饋網絡的能力。
