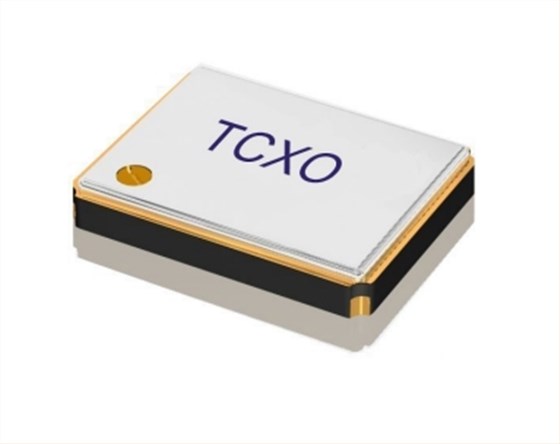

格耶品牌的低功耗溫補晶振TCXO，日益小型化的趨勢技術參數要求越來越高在TCXO領域引人注目。隨著5G網絡和汽車行業、物聯網行業、移動通信技術，醫療技術也要求高精度。TCXO已經是2019年最暢銷的振蕩器類型市場預測非常好。然而，由于最近幾年的危機，一些領域的發展非常克制，重新確定了優先事項。年的顯著復蘇該OSC振蕩器部分得到了制造商的支持性能卓越的組件。

在下文中，我們根據最新的技術狀態總結了振蕩器的原理構成的進展主要與頻率穩定性、相位噪聲和功耗有關。以下3組石英振蕩器的測量方法不同對于溫度補償：
XO，石英晶體振蕩器-一種沒有特殊措施的晶體振蕩器溫度補償。它的溫度行為與使用的晶體。

TCXO，溫度補償晶體振蕩器-一種溫度補償晶體振蕩器，其中產生校正電壓通過溫度相關電阻器或類似電阻器，用于頻率校正模擬TCXO可以實現大約20倍的改進僅在晶體上。格耶品牌的低功耗溫補晶振TCXO.

OCXO，烤箱控制晶體振蕩器-一種恒溫控制晶體振蕩器，其中晶體而其他溫度敏感部件在一個選擇溫度的腔室中，使得晶體沒有更長的時間具有任何明顯的溫度響應。OCXO可以實現超過1000倍的改進石英。

擴展的溫度范圍XO通常在整個溫度上具有大約10-50ppm的頻率穩定性范圍TCXO通常可以將其降低到大約0.5-1ppm。OCXO可以將其降低到0.01 ppm，但功耗高得多的缺點。

最近，市場上也有特殊的TCXO溫補晶體振蕩器，例如用于航空航天技術，頻率明顯更好穩定性和擴展的溫度范圍，但這些都非常昂貴，因此在經濟上不可行應用程序。

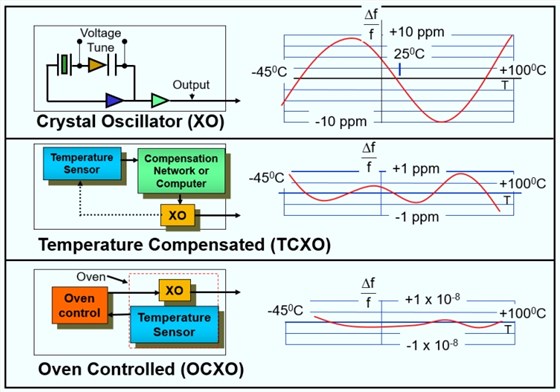

圖1：原理和頻率偏差最大重要振蕩器類型
如果需要額外的電壓控制，則使用VCTCXO（電壓控制溫度補償振蕩器）。在這種情況下，頻率通過以下方式在一定范圍內變化（拉動）（拉動范圍-通常為幾十ppm）控制電壓（Vc）。

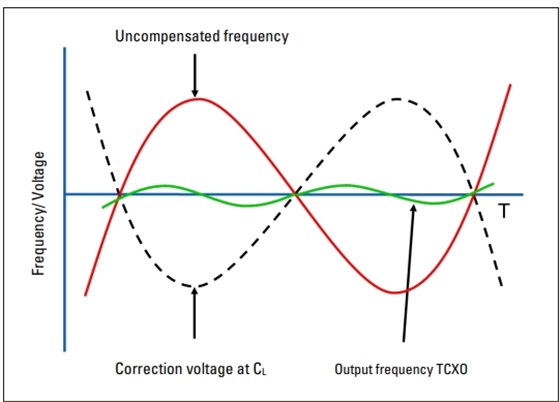

圖2中的曲線圖顯示了提供給振蕩器的校正電壓，以使溫度偏差最小化范圍.

圖2：TCXO的控制原理

振蕩器選擇的最重要標準是：

信號輸出

頻率精度或穩定性

環境條件，例如溫度、沖擊等。

功耗

相位噪聲

尺寸

成本

雖然普通振蕩器主要有HCMOS或TTL輸出，但TCXO是用正弦或HCMOS制造的輸出。它們的主要區別在于：

正弦波輸出=削波正弦波（CSW）

除其他外，降低功耗

相位噪聲略低

諧波較少，EMC性能更佳HCMOS輸出

定義的切換邊緣

相應邏輯系列的調整水平（L<0.1 VDD；H>0.9 VDD）
晶體振蕩器沒有任何基于原理的故障機制。它們通常在規格范圍內運行年。當有源晶體振蕩器出現故障時，原因如下：

焊點不良

機械影響導致真空損失

當操作超出規格時，溫度補償“漂移”

核輻射

沖擊和/或振動
具有標準參數的最常見振蕩器類型的概述可在下表中找到。值只是示例性的。它們取決于制造商和類型。
根據疫情期間的總體經濟形勢，振蕩器市場出現了暴跌幾年后，它已經復蘇，分析師表示，未來5年將大幅增長。因此2019年原有的增長趨勢將得到延續和超越。
TCXO在商業、國防、工業和醫療等各個行業越來越引起共鳴。任何需要精確穩定定時參考的應用電路理論上都可以用TCXO構建.

在TCXO的制造過程中，高度重視高成品石英坯料（石英晶片）和以最小化相位噪聲和功耗。這兩個參數，以及頻率穩定性，顯著決定振蕩器的技術性能，從而間接影響應用范圍.

5G網絡、航空航天和國防工業的發展在很大程度上決定了在-40至+105°C的擴展溫度范圍內，頻率穩定性約為10ppb的TCXO溫補晶振。
消費者部門、自動化部門以及越來越多的醫療技術部門正在轉向常見的TCXO，其中具有越來越好的頻率特性的小型化趨勢是顯而易見的。
該表簡單概述了當今最常見的頻率精度和各個區域的包裝類型。這些是指導值，在不同情況下或多或少都是嚴格的。這個如前所述，TCXO的質量由更多的參數決定，這些參數可以在各個制造商的主頁。

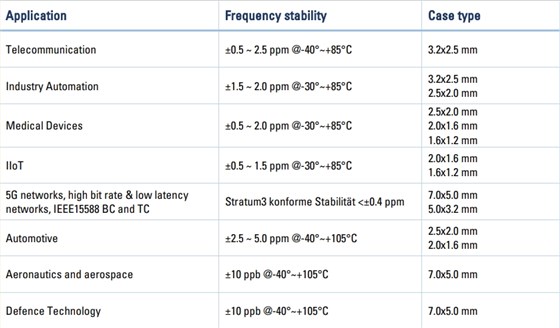

表2：TCXO的應用和最常見的頻率穩定性作為一家長期生產晶體和振蕩器的公司，GEYER Quartz Technology始終保持著時間。

我們的產品遵循最新的市場要求，始終為客戶提供創造為移動通信技術、物聯網領域、醫療技術、其中包括最新一代的TCXO。
可靠的信號傳輸、出色的頻率精度和低功耗只是其中的一些參數由我們的TCXO家族提供。完整參數列表可在GEYER晶振主頁上找到：

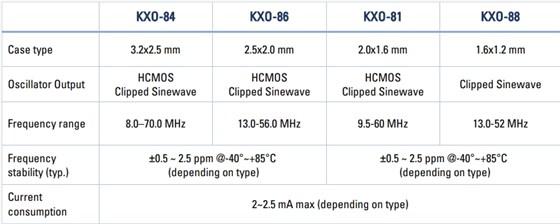

表3:GEYER電子TCXO

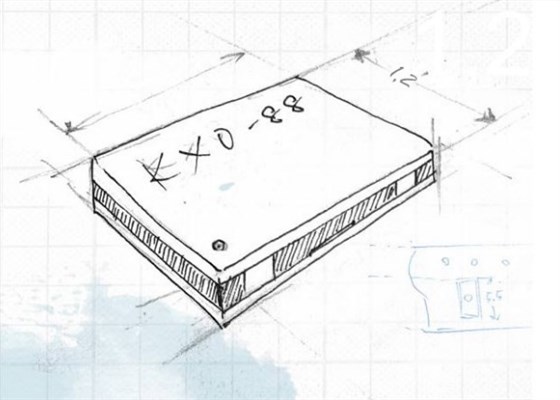

除了已經建立的新一代封裝類型KXO-86、KXO-84和KXO-81之外，我們還進一步去年進入小型化，并將KXO-88在其寬頻率范圍內推向市場。
這款TCXO的占地面積僅為1.6 x 1.2毫米，非常適合在所有占地面積小、功耗低的應用中使用。

該TCXO系列的主要性能特點是：

尺寸：1.6 x 1.2mm

高度：最大0.8mm

工作溫度范圍：-30°C至+85°C

頻率范圍：13至52MHz

頻率穩定性：+/-0.5ppm

功耗：最大僅2 mA。

相位噪聲：10 kHz時為-145 dBc/Hz

無論是電表、醫療診斷設備還是健康追蹤器-我們的高精度晶體和振蕩器高效和成本優化滿足技術要求。
在振蕩器中，TCXO市場是全球發展最快的市場，即使發生了不可預見的事件如果再次發生，當前的發展勢不可擋。
世界正在被越來越精確地“計時”。然而，并不是所有的應用都需要具有最佳性能的振蕩器可能的準確性。
如果人們選擇將其比作高速公路，那么每個設備都以自己的速度行駛，在高速公路上采用自己的汽車設計并且不應該消耗太多能量。了解應用程序的自由度和限制是很重要的，然后選擇組件已給定。
GEYER Electronic GmbH支持您從價格或性能中選擇最適合您應用的產品觀點。
