頻率:10~150MHZ

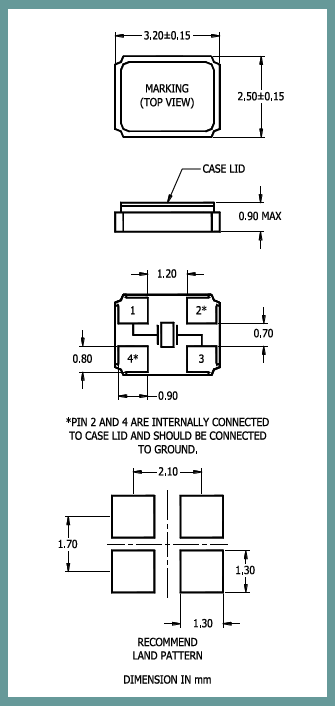

尺寸:3.2*2.5mm
ILSI晶振,貼片晶振,ILCX13晶振,ILSI America成立于1987年,總部位于加州科斯塔梅薩。當時的商業模式很簡單,成為晶體和時鐘振蕩器的供應商,以支持北美頻率控制市場,在隨后的29年中,隨著全球頻率控制產品市場需求呈指數級增長和全球化,ILSI通過有機增長和收購應對不斷變化的市場和客戶群。
超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從10MHz起對應,小型,超薄型具備強防焊裂性,石英晶體諧振器在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.
石英晶振的切割設計:用不同角度對無源晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型。不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。
ILSI晶振規格 |
單位 |
ILCX13晶振頻率范圍 |
石英晶振基本條件 |
標準頻率 |
f_nom |
10~150MHZ |
標準頻率 |
儲存溫度 |
T_stg |
-40°C ~ +85°C |
裸存 |
工作溫度 |
T_use |
-40°C ~ +85°C |
標準溫度 |
激勵功率 |
DL |
100μW Max. |
推薦:1μW ~ 100μW |
頻率公差 |
f_— l |
±20× 10-6 |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±30× 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
8~32pF |
超出標準說明,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C +85°C, DL = 100μW |
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
關于沖洗清潔貼片型晶振由于采用小型、小型晶振芯片,以及相對而言頻率與超音波清潔器相近,所以會由于共振而容易受到破壞,因此請不要用超音波清潔器來沖洗晶振。 關于機械性沖擊(1) 從設計角度而言,即使石英晶振從高度75cm處落到硬質木板上三次,按照設計不會發生什么問題,但因落下時的不同條件而異,有可能導致石英芯片的破損。ILSI晶振,貼片晶振,ILCX13晶振
在使之落下或對它施加沖擊之時,在使用之前,建議確認一下振蕩檢查等的條件。(2) SMD石英晶振與電阻以及電容器的芯片產品不同,由于在內部對石英晶振晶片進行了密封保護,因此關于在自動安裝時由于沖擊而導致的影響,請在使用之前,懇請貴公司另外進行確認工作。(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上,不得已要安裝到同一塊基板上時,請確保晶振能正常工作。
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的貼片石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
ILSI America LLC / ILSI-MMD Inc.的高層管理人員通過制定和實施本質量手冊表明了其對導航設備無源諧振器質量管理體系的承諾。此外,通過ILSI美國有限責任公司/ ILSI-MMD Inc.質量方針,在管理評審會議期間制定和審查的具體目標,以及提供所需資源以實現我們不斷提高我們運營效率的目標和質量體系。ILSI晶振,貼片晶振,ILCX13晶振
由總裁和所有部門經理組成的管理團隊專注于確保我們的智能手機晶振產品和服務符合客戶以及法定和監管要求。我們致力于不斷提高質量管理體系的有效性和我們對客戶滿意度的承諾,通過監控我們的業績與我們既定的目標以及通過促進員工參與的領導力來實現。這個概念代表了ILSI America LLC / ILSI-MMD Inc.對質量的承諾,以及越來越需要更好地服務于不斷增長和要求苛刻的客戶群。
ILSI America LLC / ILSI-MMD Inc.制定了我們認為適合我們組織的質量方針,并且符合ISO 9001:2008中規定的要求。該政策在整個公司內傳達。部門經理和主管負責確保所有員工了解政策。為確保四腳貼片石英晶振我們的政策適宜,我們至少每年在其管理評審會議上對其進行審查。
