頻率：32.768KHZ

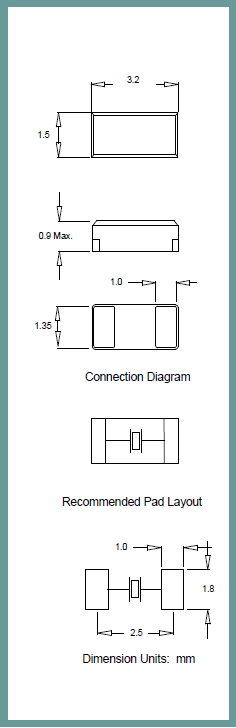

尺寸：3.2*1.5mm
ILSI晶振,貼片晶振,IL3X晶振,ILSI America成立于1987年，總部位于加州科斯塔梅薩。當時的商業模式很簡單，成為晶體和時鐘振蕩器的供應商，以支持北美頻率控制市場,在隨后的29年中，隨著全球頻率控制產品市場需求呈指數級增長和全球化，ILSI通過有機增長和收購應對不斷變化的市場和客戶群。
32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
3215晶體高精密點膠技術：石英晶振晶片膠點的位置、大小：位置準確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。
|
ILSI晶振規格 |
單位 |
IL3X晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
1μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±20× 10-6 |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
-0.034× 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
12.5pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
超聲波清洗:（1）使用AT-切割晶體和表面面濾波器波（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞。ILSI晶振,貼片晶振,IL3X晶振
（3）請勿清洗開啟式晶振產品（4）對于可清洗時鐘晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
操作:請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面。使用環境（溫度和濕度）:請在規定的溫度范圍內使用進口石英晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下,會由于凝露引起故障。請避免凝露的產生。
由總裁和所有部門經理組成的管理團隊專注于確保我們的無線距離連接諧振器產品和服務符合客戶以及法定和監管要求。我們致力于不斷提高質量管理體系的有效性和我們對客戶滿意度的承諾，通過監控我們的業績與我們既定的目標以及通過促進員工參與的領導力來實現。這個概念代表了ILSI America LLC / ILSI-MMD Inc.對質量的承諾，以及越來越需要更好地服務于不斷增長和要求苛刻的客戶群。ILSI晶振,貼片晶振,IL3X晶振
ILSI America LLC / ILSI-MMD Inc.制定了我們認為適合我們組織的3215貼片晶振質量方針，并且符合ISO 9001：2008中規定的要求。該政策在整個公司內傳達。部門經理和主管負責確保所有員工了解政策。為確保我們的政策適宜，我們至少每年在其管理評審會議上對其進行審查。
ILSI America LLC / ILSI-MMD Inc.的高層管理人員通過制定和實施本質量手冊表明了其對3215無源貼片晶振質量管理體系的承諾。此外，通過ILSI美國有限責任公司/ ILSI-MMD Inc.質量方針，在管理評審會議期間制定和審查的具體目標，以及提供所需資源以實現我們不斷提高我們運營效率的目標和質量體系。
精工晶振SC-32S,Q-SC32S0320570CADF無源諧振器,進口精工晶振,SMD晶振,石英晶體,32.768KHZ晶振,石英晶體諧振器,3215mm晶振,型號SC-32S,編碼Q-SC32S0320570CADF是一款金屬面貼片型的音叉晶體,尺寸3215mm,頻率32.768KHZ,頻率穩定度5ppm.采用環保工藝精心打磨而成,,具備高精度和高穩定性能,產品被廣泛應用于手機,可穿戴,各種模塊,各種微機子時鐘等領域。
時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定.
