頻率:3.5~24MHZ

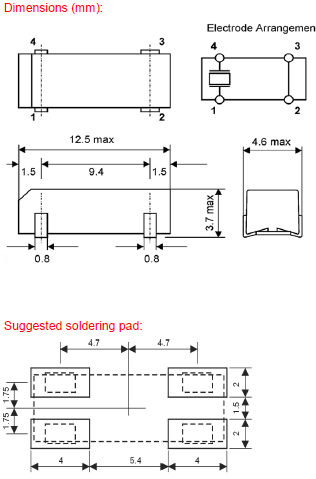

尺寸:12.5*4.6mm
GEYER晶振,貼片晶振,KX-C晶振,GEYER ELECTRONIC成立于1964年,總部位于慕尼黑/德國.幾十年來,GEYER ELECTRONIC一直是頻率產品,石英晶體,振蕩器和陶瓷諧振器的領先制造商之一。另外,我們還生產品牌電池,蓄電池(可充電電池)和負載技術。最高的質量,創造力和安全性是我們創新解決方案的特點。
貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
無源晶振曲率半徑加工技術:石英晶振晶片在球筒倒邊加工時應用到的加工技術,主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法。如:1、是指球面加工曲率半徑的工藝設計( a、球面的余弦磨量; b、球面的均勻磨量;c、球面加工曲率半徑的配合)2、在加工時球面測量標準的設計原則(曲率半徑公式的計算)。
GEYER晶振規格 |
單位 |
KX-C晶振頻率范圍 |
石英晶振基本條件 |
標準頻率 |
f_nom |
3.5~24MHZ |
標準頻率 |
儲存溫度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作溫度 |
T_use |
-20°C ~ +105°C |
標準溫度 |
激勵功率 |
DL |
0.1mW Max. |
推薦:1μW ~ 100μW |
頻率公差 |
f_— l |
±50× 10-6 |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±50,100,120× 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
7pF |
超出標準說明,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C +85°C, DL = 100μW |
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
關于沖洗清潔音叉型晶振由于采用小型、大型晶振芯片,以及相對而言頻率與超音波清潔器相近,所以會由于共振而容易受到破壞,因此請不要用超音波清潔器來沖洗晶振。 關于機械性沖擊(1) 從設計角度而言,即使石英晶振從高度75cm處落到硬質木板上三次,按照設計不會發生什么問題,但因落下時的不同條件而異,有可能導致石英芯片的破損。GEYER晶振,貼片晶振,KX-C晶振
在使之落下或對它施加沖擊之時,在使用之前,建議確認一下振蕩檢查等的條件。(2) SMD石英晶振與電阻以及電容器的芯片產品不同,由于在內部對石英晶振晶片進行了密封保護,因此關于在自動安裝時由于沖擊而導致的影響,請在使用之前,懇請貴公司另外進行確認工作。(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上,不得已要安裝到同一塊基板上時,請確保晶振能正常工作。
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的貼片石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
質量是GEYER ELECTRONIC成功案例的基礎。作為提供四腳陶瓷面晶振產品領域的國際活躍專家,我們深知全面客戶服務的意義和以客戶需求為中心的物流設計。通過集中我們在亞洲工廠的主要生產,德國的高端生產以及專業和高性能的開發和服務團隊,我們是可靠的合作伙伴。另外,根據DIN ISO 9001:2008,GEYER ELECTRONIC當然也獲得了認證。GEYER晶振,貼片晶振,KX-C晶振
GEYER作為電池和進口無源貼片晶振頻率產品生產經驗豐富的國際運營專家,我們自然了解對客戶至關重要的一切:從最初的咨詢到生產和交付的一流質量。高素質的開發和服務團隊以及德國的高端生產確保我們在任何時候都能完全滿足這一要求。因此,我們公司通過了DIN ISO 9001:2008認證,這幾乎是不言而喻的。
GEYER晶振,作為全球企業可持續的社會的實現,集團一體推進地球環境保全活動。推進了環境考慮的陶瓷面無源晶振產品和服務的產品和服務。為了提供社會,努力維護地球環境。遵守環境相關的法令、條例、限制、協定及其他要求事項,環境負荷的降低和污染的防止努力。
